SB-MC-F3-N4

{Fitting type} of stainless steel 316SS, Fractional 3/16 x NPT Thread 1/4

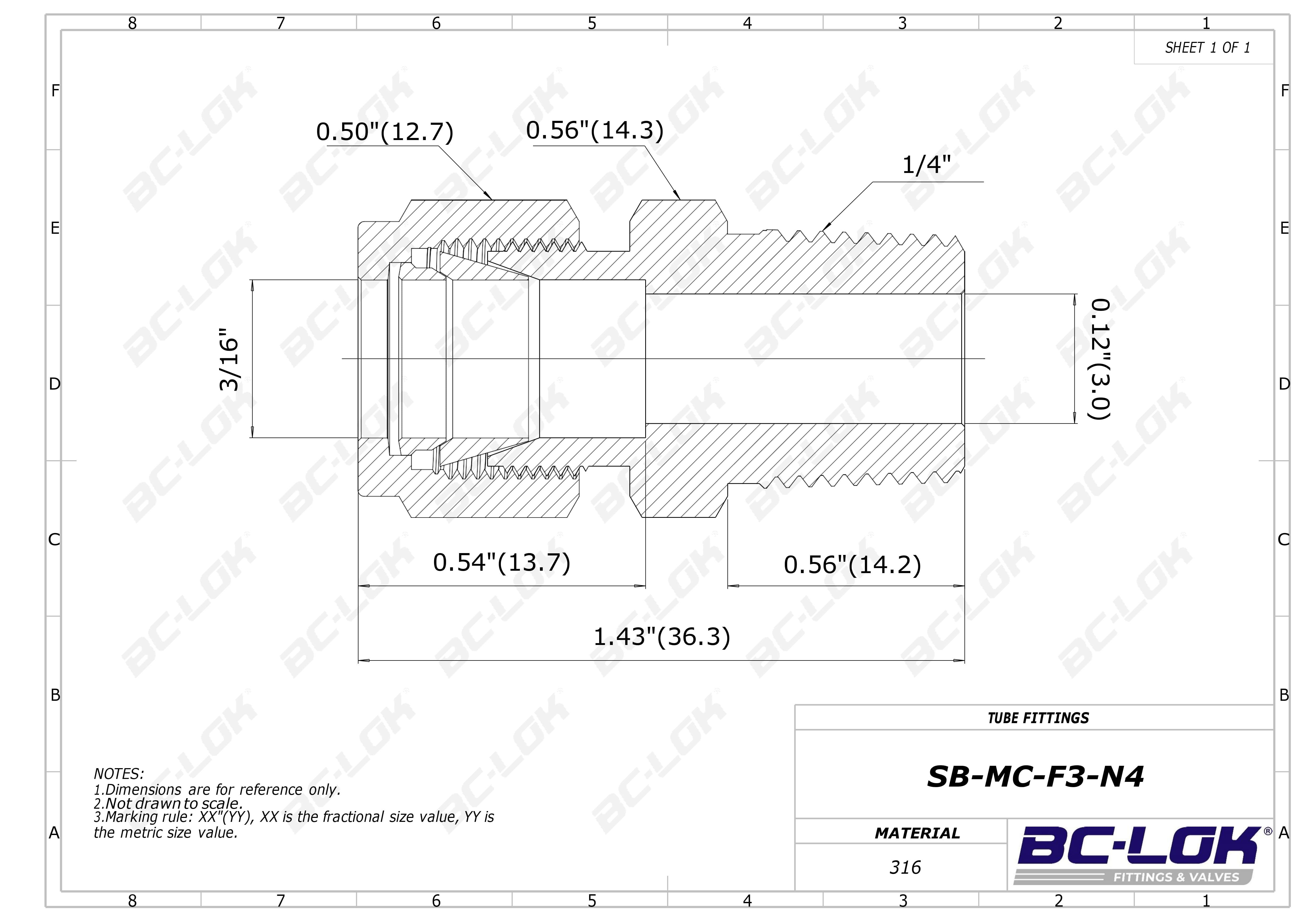

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

3/16 ''

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

0.56(14.2)

Dimension C:

0.54(13.7)

Dimension D:

0.50(12.7)

Dimension ⌀E:

0.12(3.0)

Dimension F:

0.56(14.3)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F3-N4	316SS	3/16 Fractional	1/4 NPT Thread	0.56(14.2)	0.54(13.7)	0.50(12.7)	0.12(3.0)	0.56(14.3)	1.43(36.3)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

3/16 ''

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

0.56(14.2)

Dimension C:

0.54(13.7)

Dimension D:

0.50(12.7)

Dimension Dimension ⌀E:

0.12(3.0)

Dimension F:

0.56(14.3)
