SB-MC-F20-ST26

Male Connectors of stainless steel 316SS, Fractional 1 1/4 x SAE/MS Thread 1 5/8-12

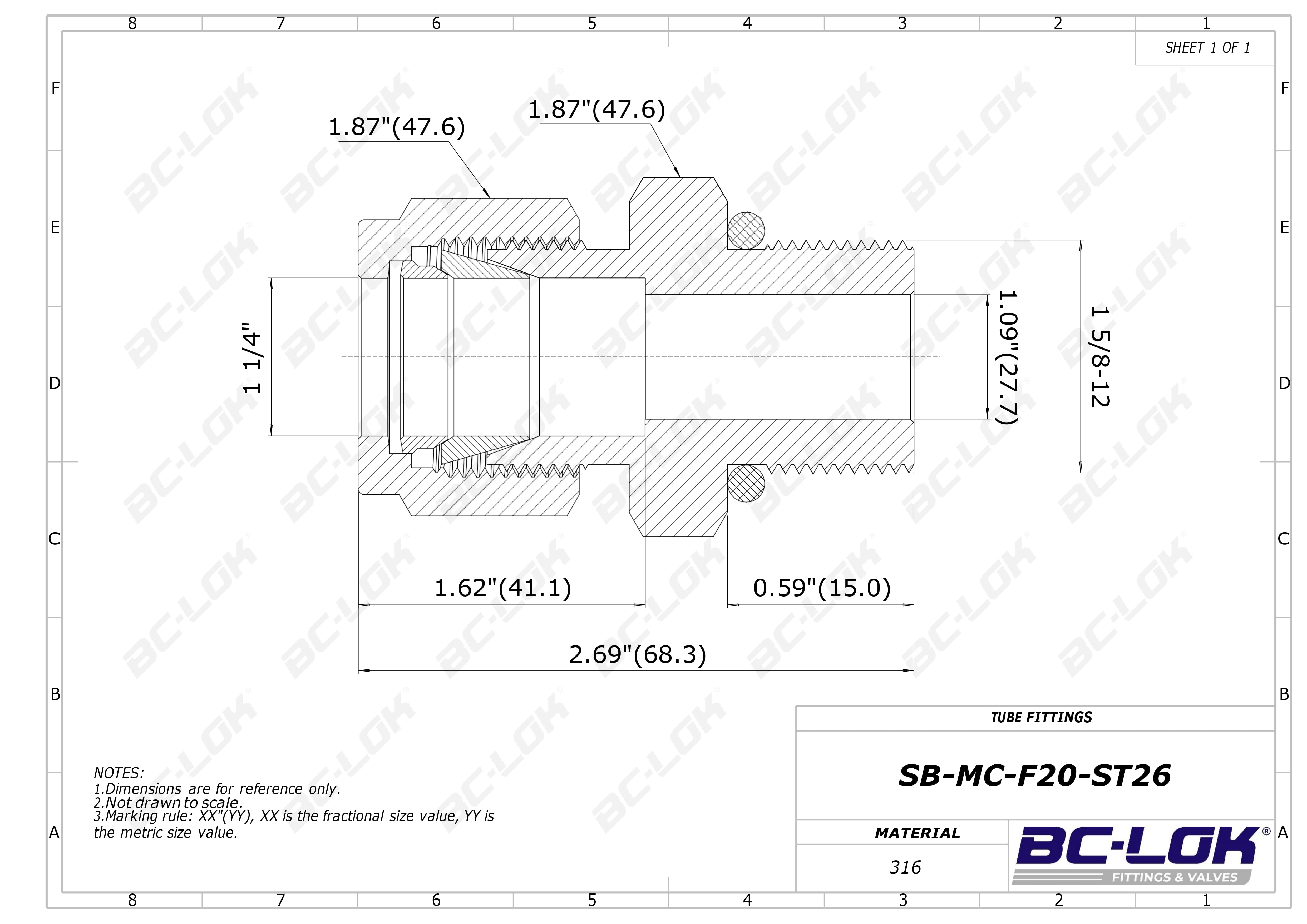

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

SAE/MS Thread

Medida T:

1 1/4 ''

Medida P:

1 5/8-12 ''

Dimension inch.(mm)

Dimension B:

0.59(15.0)

Dimension C:

1.62(41.1)

Dimension D:

1.87(47.6)

Dimension ⌀E:

1.09(27.7)

Dimension F:

1.87(47.6)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F20-ST26	316SS	1 1/4 Fractional	1 5/8-12 SAE/MS Thread	0.59(15.0)	1.62(41.1)	1.87(47.6)	1.09(27.7)	1.87(47.6)	2.69(68.3)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

SAE/MS Thread

Medida T:

1 1/4 ''

Medida P:

1 5/8-12 ''

Dimension, in. (mm)

Dimension B:

0.59(15.0)

Dimension C:

1.62(41.1)

Dimension D:

1.87(47.6)

Dimension Dimension ⌀E:

1.09(27.7)

Dimension F:

1.87(47.6)
