SB-MC-F2-RS6

Male Connectors of stainless steel 316SS, Fractional 1/8 x ISO Parallel Thread 3/8

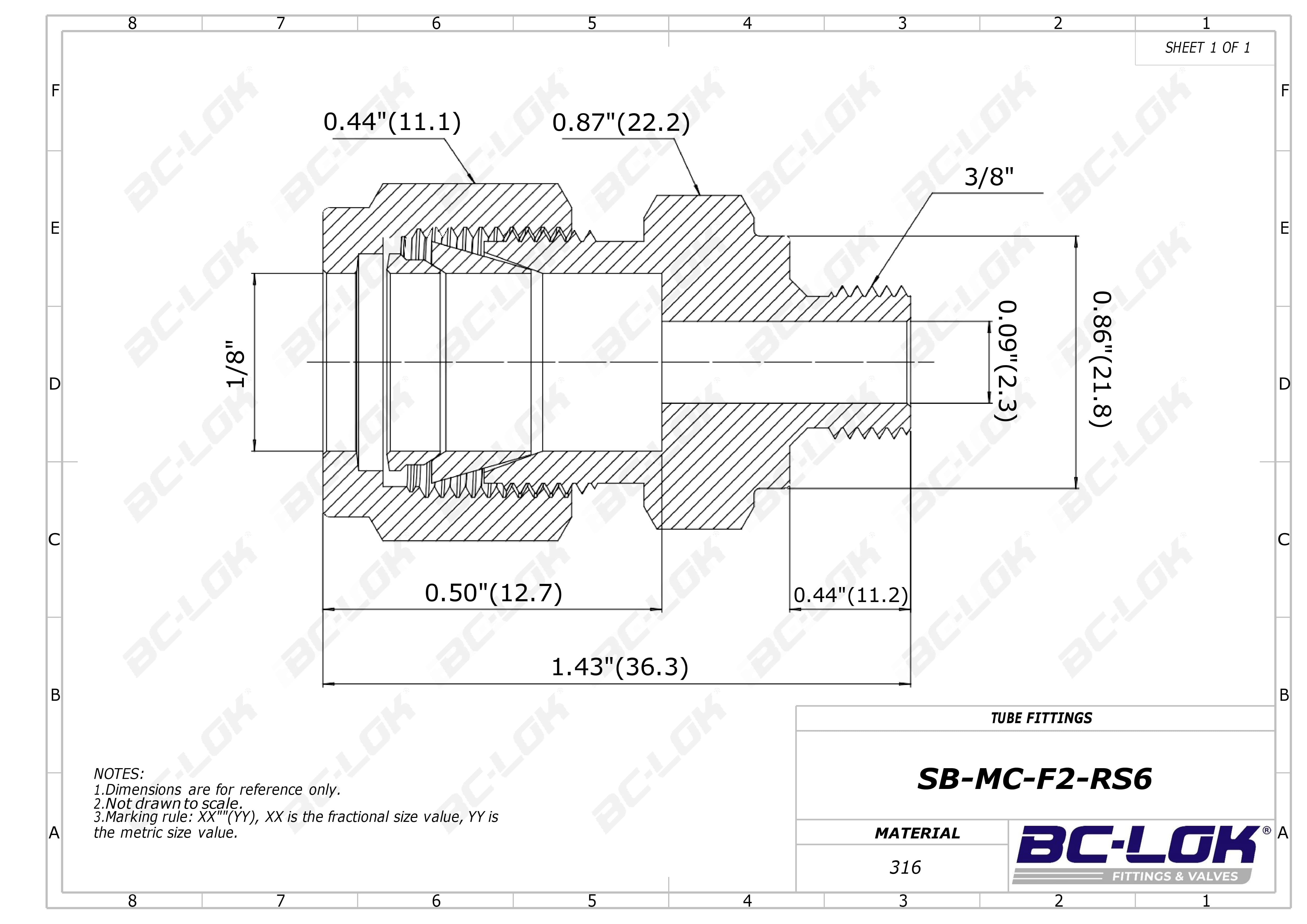

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

ISO Parallel Thread

Medida T:

1/8 ''

Medida P:

3/8 ''

Dimension inch.(mm)

Dimension B:

0.44(11.2)

Dimension C:

0.50(12.7)

Dimension D:

0.44(11.1)

Dimension ⌀E:

0.09(2.3)

Dimension F:

0.87(22.2)

Dimension G:

0.86(21.8)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F2-RS6	316SS	1/8 Fractional	3/8 ISO Parallel Thread	0.44(11.2)	0.50(12.7)	0.44(11.1)	0.09(2.3)	0.87(22.2)	0.86(21.8)	1.43(36.3)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

ISO Parallel Thread

Medida T:

1/8 ''

Medida P:

3/8 ''

Dimension, in. (mm)

Dimension B:

0.44(11.2)

Dimension C:

0.50(12.7)

Dimension D:

0.44(11.1)

Dimension Dimension ⌀E:

0.09(2.3)

Dimension F:

0.87(22.2)

Dimension G:

0.86(21.8)
