SB-MC-F2-MS20

Male Connectors of stainless steel 316SS, Fractional 1/8 x Metric M20x 1.5

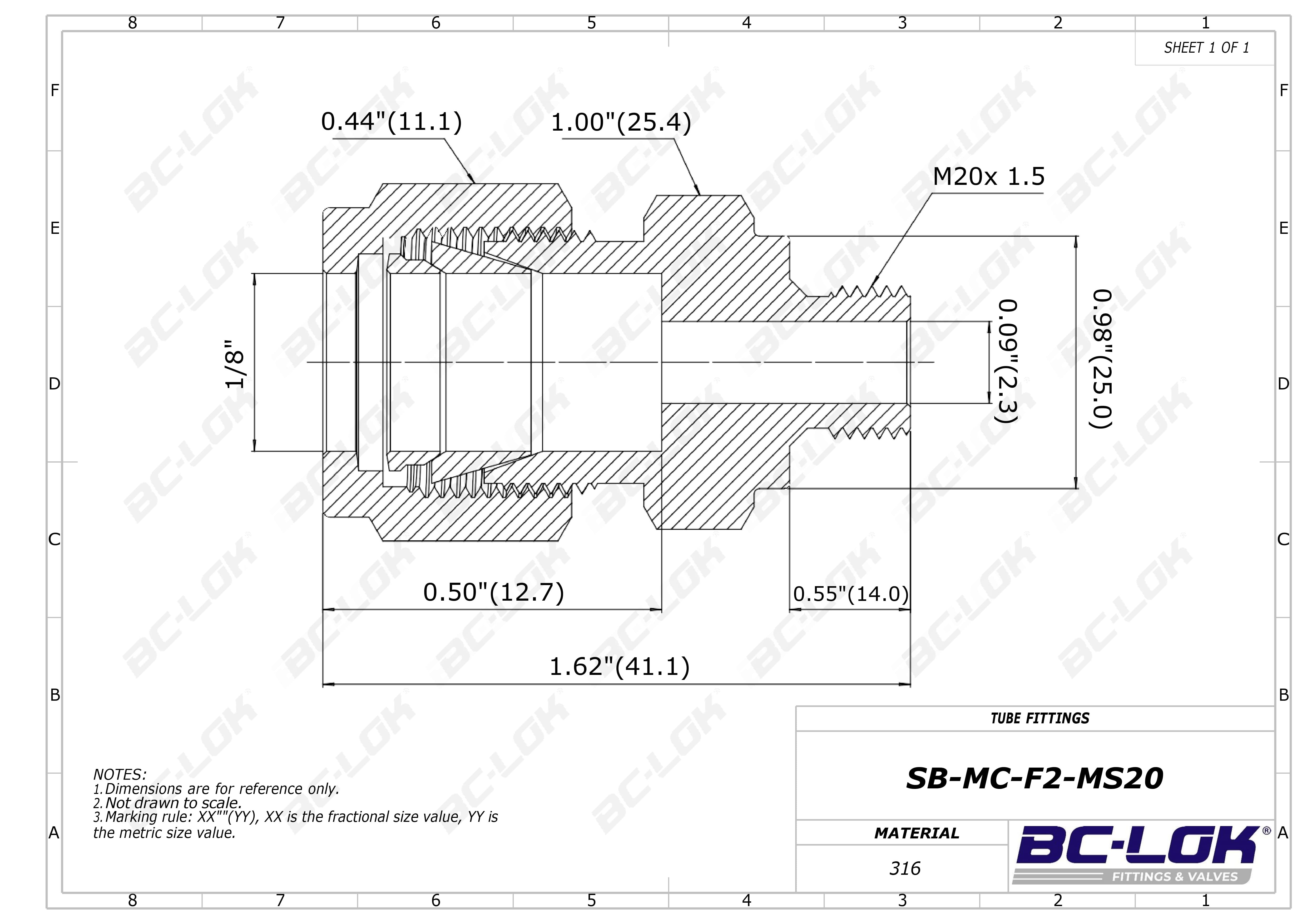

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

1/8 ''

Medida P:

M20x 1.5 mm

Dimension inch.(mm)

Dimension B:

0.55(14.0)

Dimension C:

0.50(12.7)

Dimension D:

0.44(11.1)

Dimension ⌀E:

0.09(2.3)

Dimension F:

1.00(25.4)

Dimension G:

0.98(25.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F2-MS20	316SS	1/8 Fractional	M20x 1.5 Metric	0.55(14.0)	0.50(12.7)	0.44(11.1)	0.09(2.3)	1.00(25.4)	0.98(25.0)	1.62(41.1)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

1/8 ''

Medida P:

M20x 1.5 mm

Dimension, in. (mm)

Dimension B:

0.55(14.0)

Dimension C:

0.50(12.7)

Dimension D:

0.44(11.1)

Dimension Dimension ⌀E:

0.09(2.3)

Dimension F:

1.00(25.4)

Dimension G:

0.98(25.0)
