SB-MC-F16-OS21

Male Connectors of stainless steel 316SS, Fractional 1 x O-SEAL With SAE/MS 1 5/16-12

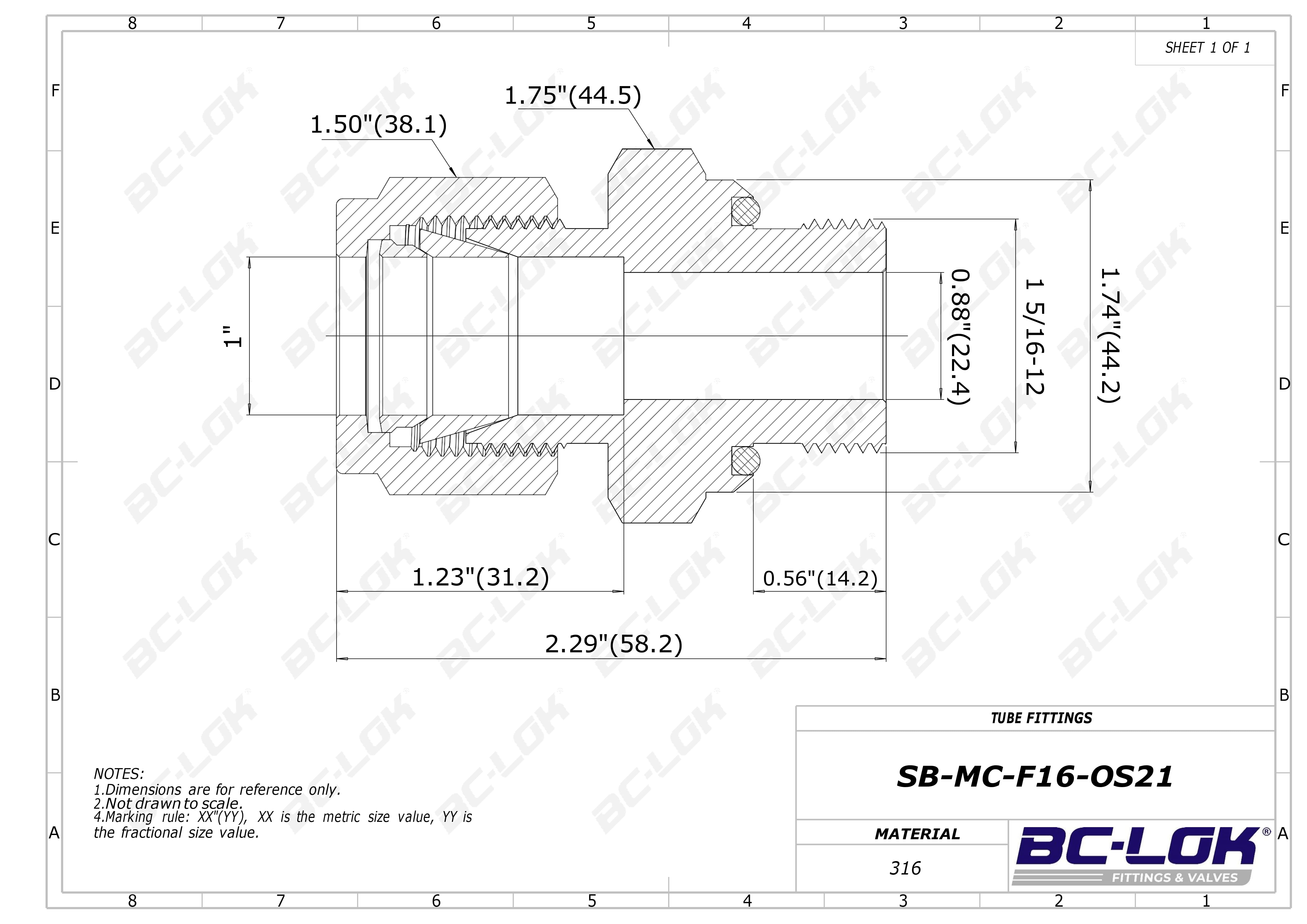

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1 ''

Medida P:

1 5/16-12 ''

Dimension inch.(mm)

Dimension B:

0.56(14.2)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension ⌀E:

0.88(22.4)

Dimension F:

1.75(44.5)

Dimension G:

1.74(44.2)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F16-OS21	316SS	1 Fractional	1 5/16-12 O-SEAL With SAE/MS	0.56(14.2)	1.23(31.2)	1.50(38.1)	0.88(22.4)	1.75(44.5)	1.74(44.2)	2.29(58.2)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1 ''

Medida P:

1 5/16-12 ''

Dimension, in. (mm)

Dimension B:

0.56(14.2)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension Dimension ⌀E:

0.88(22.4)

Dimension F:

1.75(44.5)

Dimension G:

1.74(44.2)
