SB-MC-F10-N4

{Fitting type} of stainless steel 316SS, Fractional 5/8 x NPT Thread 1/4

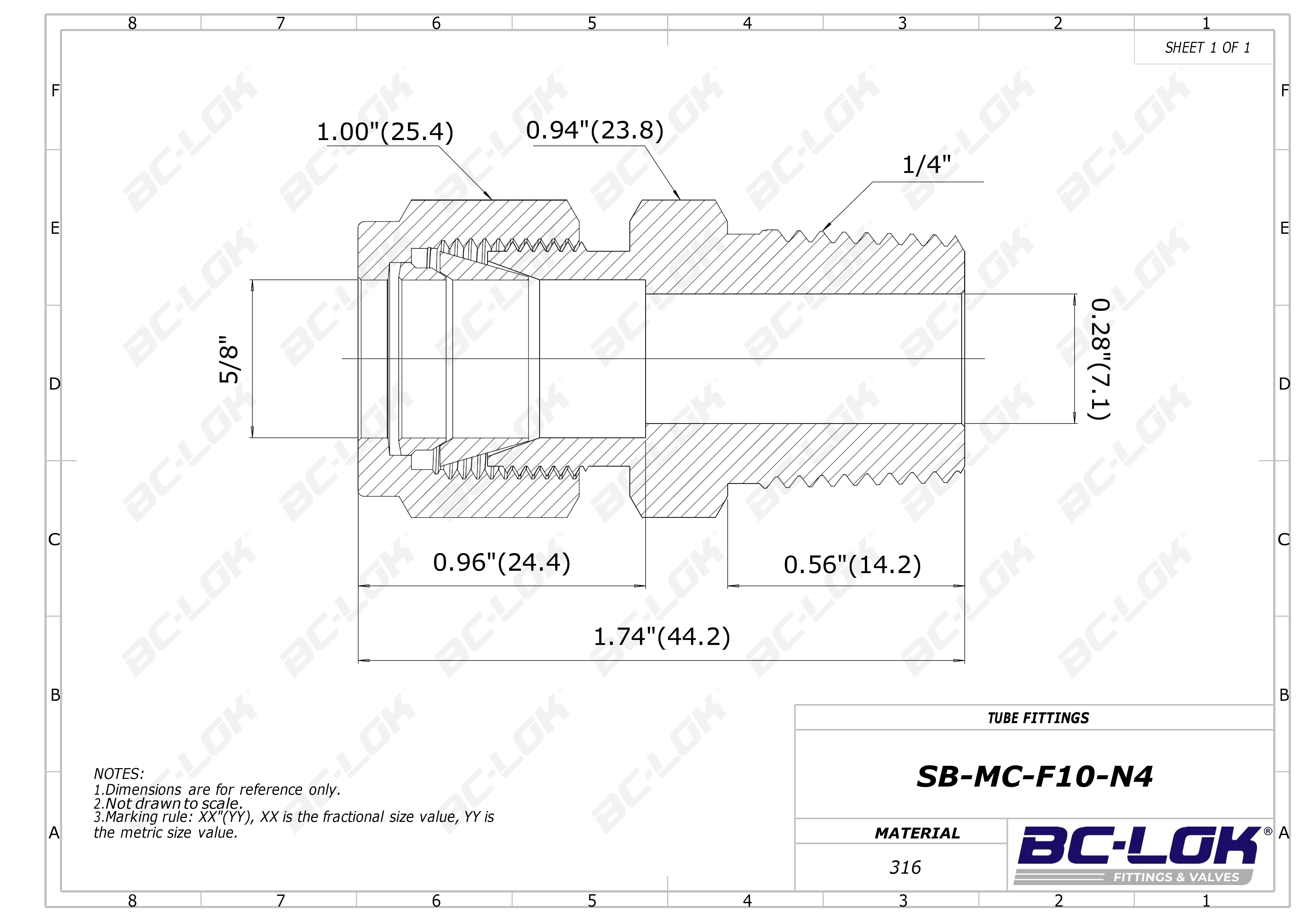

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/8 ''

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

0.56(14.2)

Dimension C:

0.96(24.4)

Dimension D:

1.00(25.4)

Dimension ⌀E:

0.28(7.1)

Dimension F:

0.94(23.8)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F10-N4	316SS	5/8 Fractional	1/4 NPT Thread	0.56(14.2)	0.96(24.4)	1.00(25.4)	0.28(7.1)	0.94(23.8)	1.74(44.2)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/8 ''

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

0.56(14.2)

Dimension C:

0.96(24.4)

Dimension D:

1.00(25.4)

Dimension Dimension ⌀E:

0.28(7.1)

Dimension F:

0.94(23.8)
