SB-MC-F1-OS5

Male Connectors of stainless steel 316SS, Fractional 1/16 x O-SEAL With SAE/MS 5/16-24

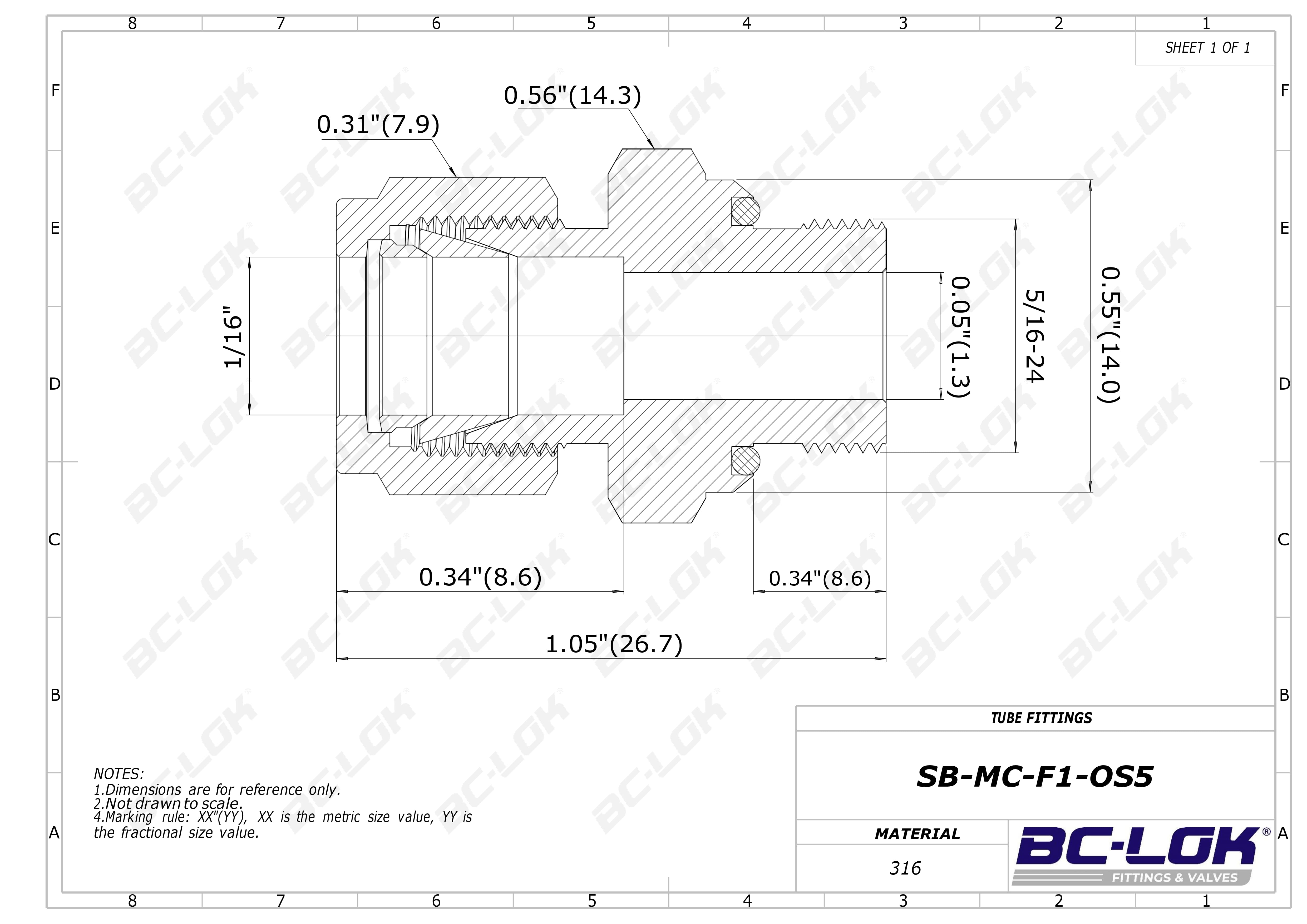

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1/16 ''

Medida P:

5/16-24 ''

Dimension inch.(mm)

Dimension B:

0.34(8.6)

Dimension C:

0.34(8.6)

Dimension D:

0.31(7.9)

Dimension ⌀E:

0.05(1.3)

Dimension F:

0.56(14.3)

Dimension G:

0.55(14.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F1-OS5	316SS	1/16 Fractional	5/16-24 O-SEAL With SAE/MS	0.34(8.6)	0.34(8.6)	0.31(7.9)	0.05(1.3)	0.56(14.3)	0.55(14.0)	1.05(26.7)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1/16 ''

Medida P:

5/16-24 ''

Dimension, in. (mm)

Dimension B:

0.34(8.6)

Dimension C:

0.34(8.6)

Dimension D:

0.31(7.9)

Dimension Dimension ⌀E:

0.05(1.3)

Dimension F:

0.56(14.3)

Dimension G:

0.55(14.0)
