SB-MC-F1-AN2

Male Connectors of stainless steel 316SS, Fractional 1/16 x 37° Flared 1/8

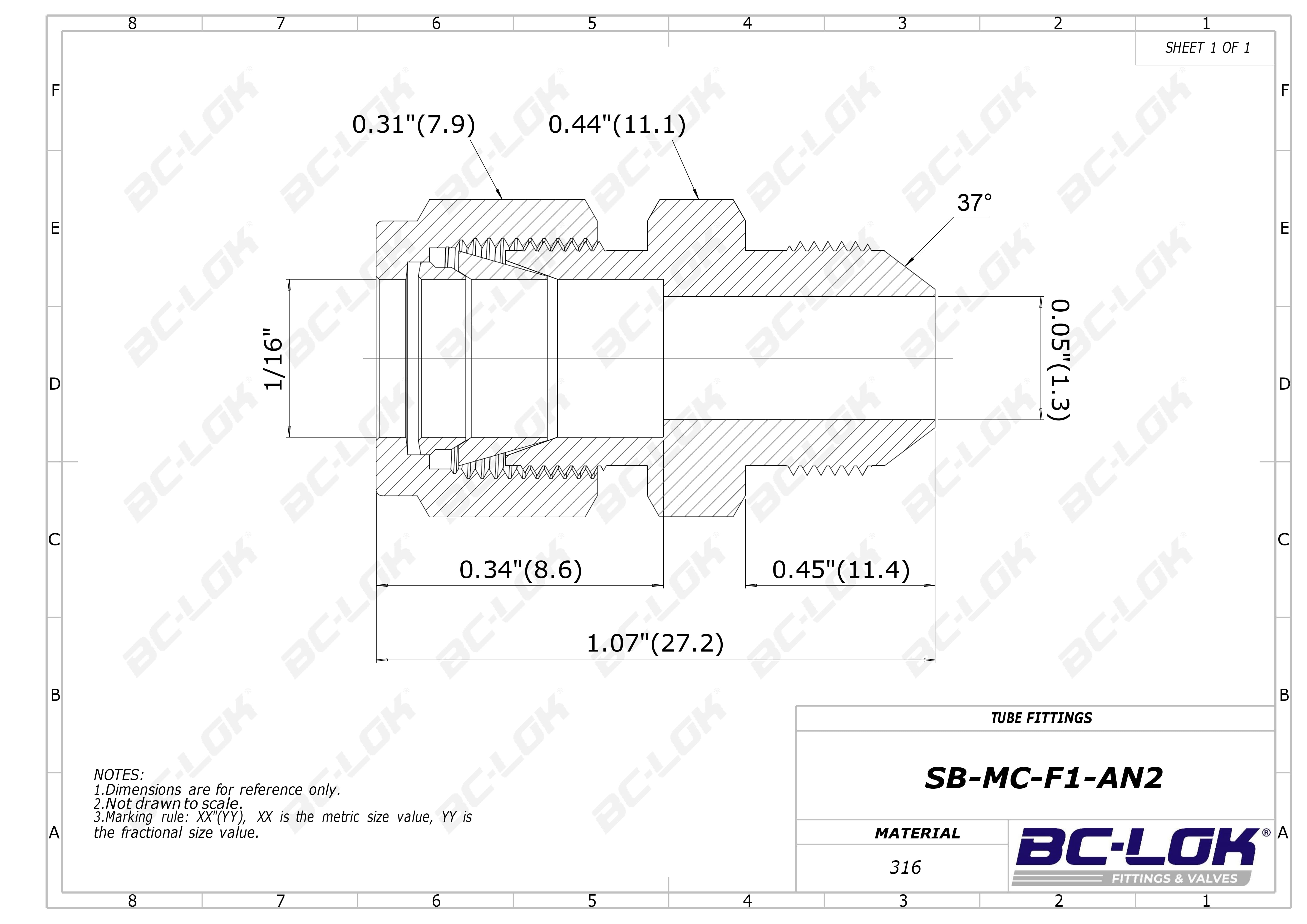

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

37° Flared

Medida T:

1/16 ''

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

0.45(11.4)

Dimension C:

0.34(8.6)

Dimension D:

0.31(7.9)

Dimension ⌀E:

0.05(1.3)

Dimension F:

0.44(11.1)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F1-AN2	316SS	1/16 Fractional	1/8 37° Flared	0.45(11.4)	0.34(8.6)	0.31(7.9)	0.05(1.3)	0.44(11.1)	1.07(27.2)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

37° Flared

Medida T:

1/16 ''

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

0.45(11.4)

Dimension C:

0.34(8.6)

Dimension D:

0.31(7.9)

Dimension Dimension ⌀E:

0.05(1.3)

Dimension F:

0.44(11.1)
