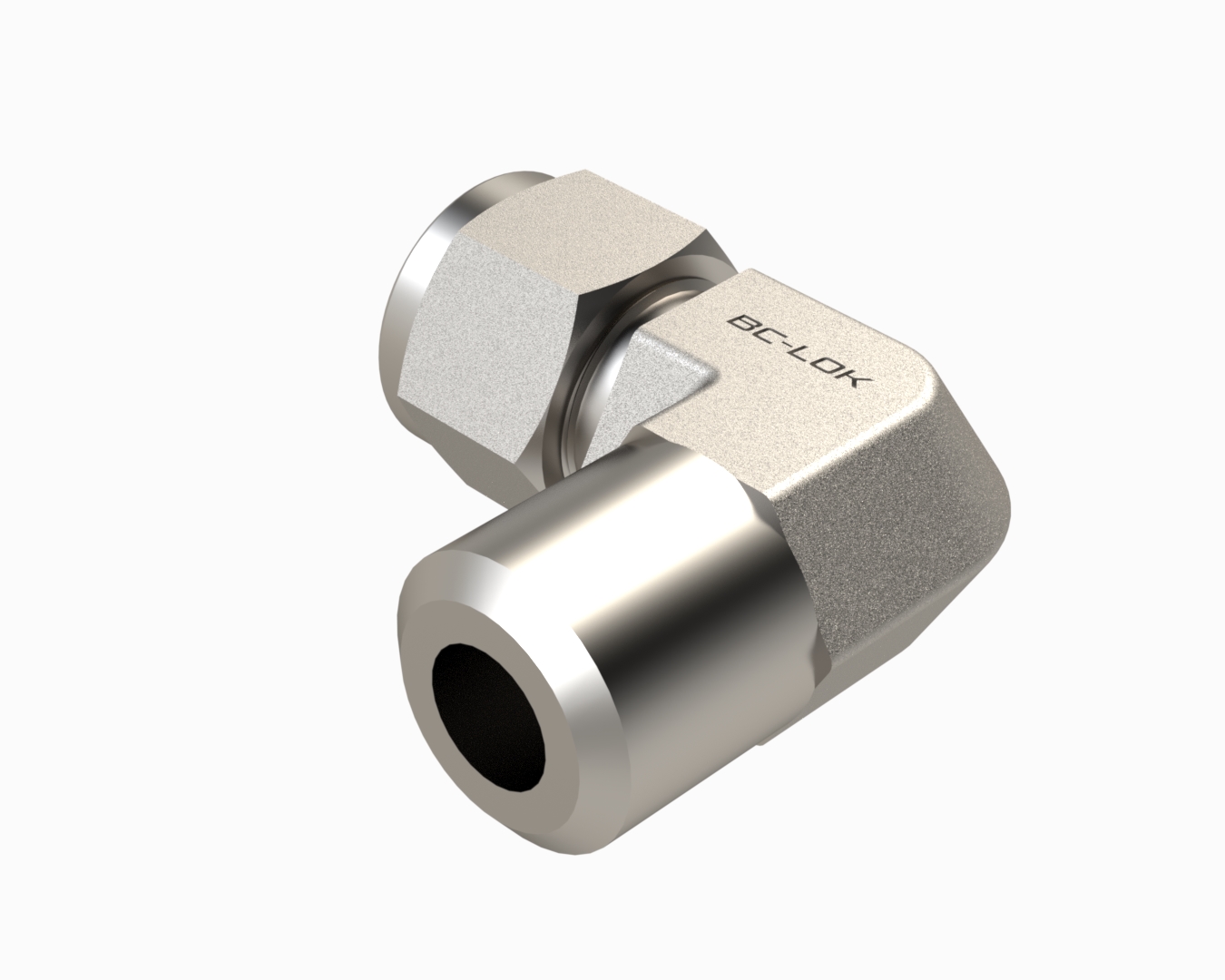

Imagen ilustrativa

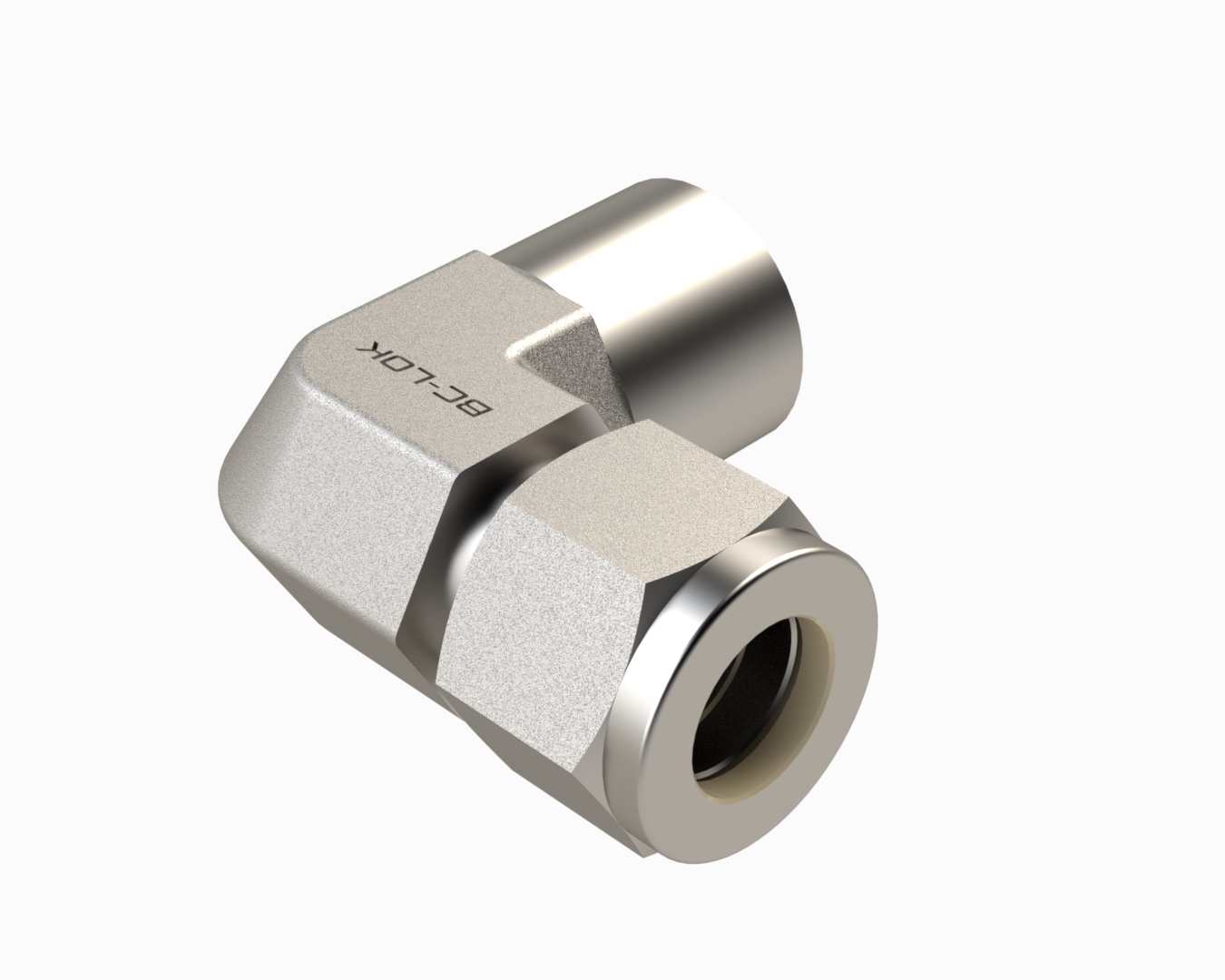

Imagen ilustrativa

SB-LW-F16-PB12

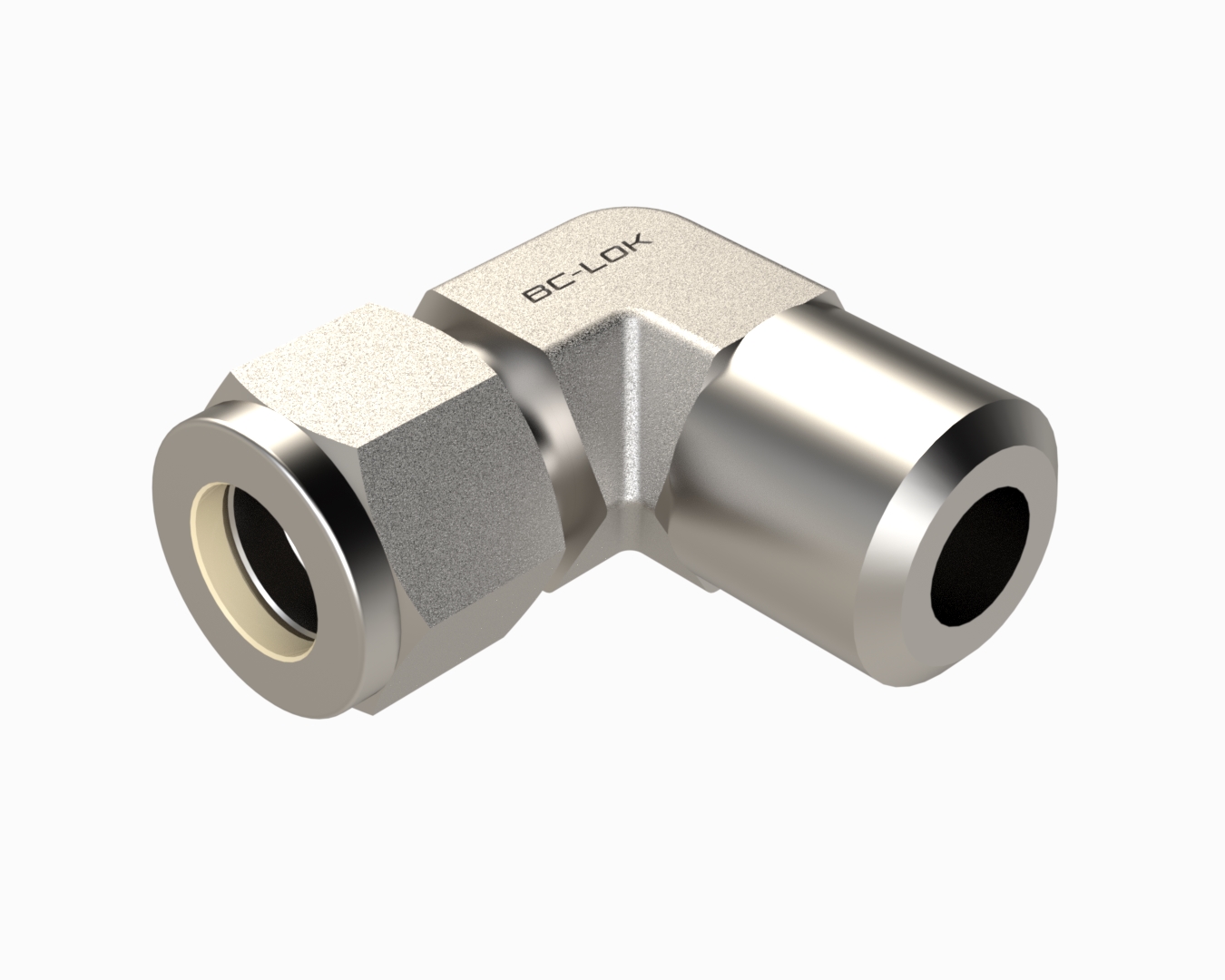

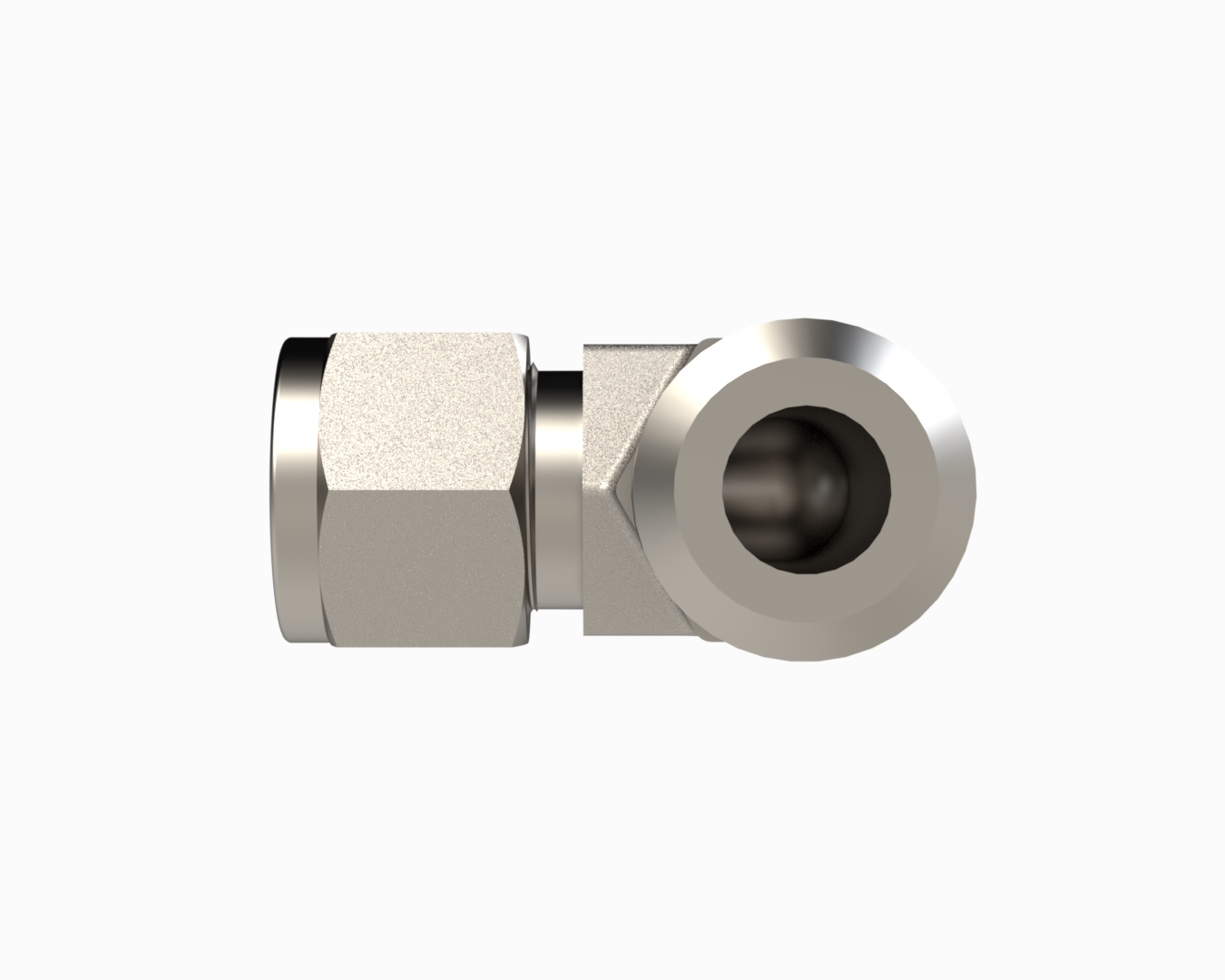

Weld Elbows of stainless steel 316SS, Fractional 1 x Pipe Butt Weld 3/4

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

Pipe Butt Weld

Tamaño P1:

1 ''

Tamaño P2:

3/4 ''

Dimension inch.(mm)

Dimension B:

0.75(19.1)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension E:

0.74(18.8)

Dimension F:

1.37(34.9)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L	J	Lx
SB-LW-F16-PB12	316SS	1 Fractional	3/4 Pipe Butt Weld	0.75(19.1)	1.23(31.2)	1.50(38.1)	0.74(18.8)	1.37(34.9)	1.94(49.3)	1.05(26.7)	1.65(41.9)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

Pipe Butt Weld

Tamaño P1:

1 ''

Tamaño P2:

3/4 ''

Dimension, in. (mm)

Dimension B:

0.75(19.1)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension E:

0.74(18.8)

Dimension F:

1.37(34.9)

Dimension J:

1.05(26.7)

Dimension Lx:

1.65(41.9)
