SB-LF-F4-N8

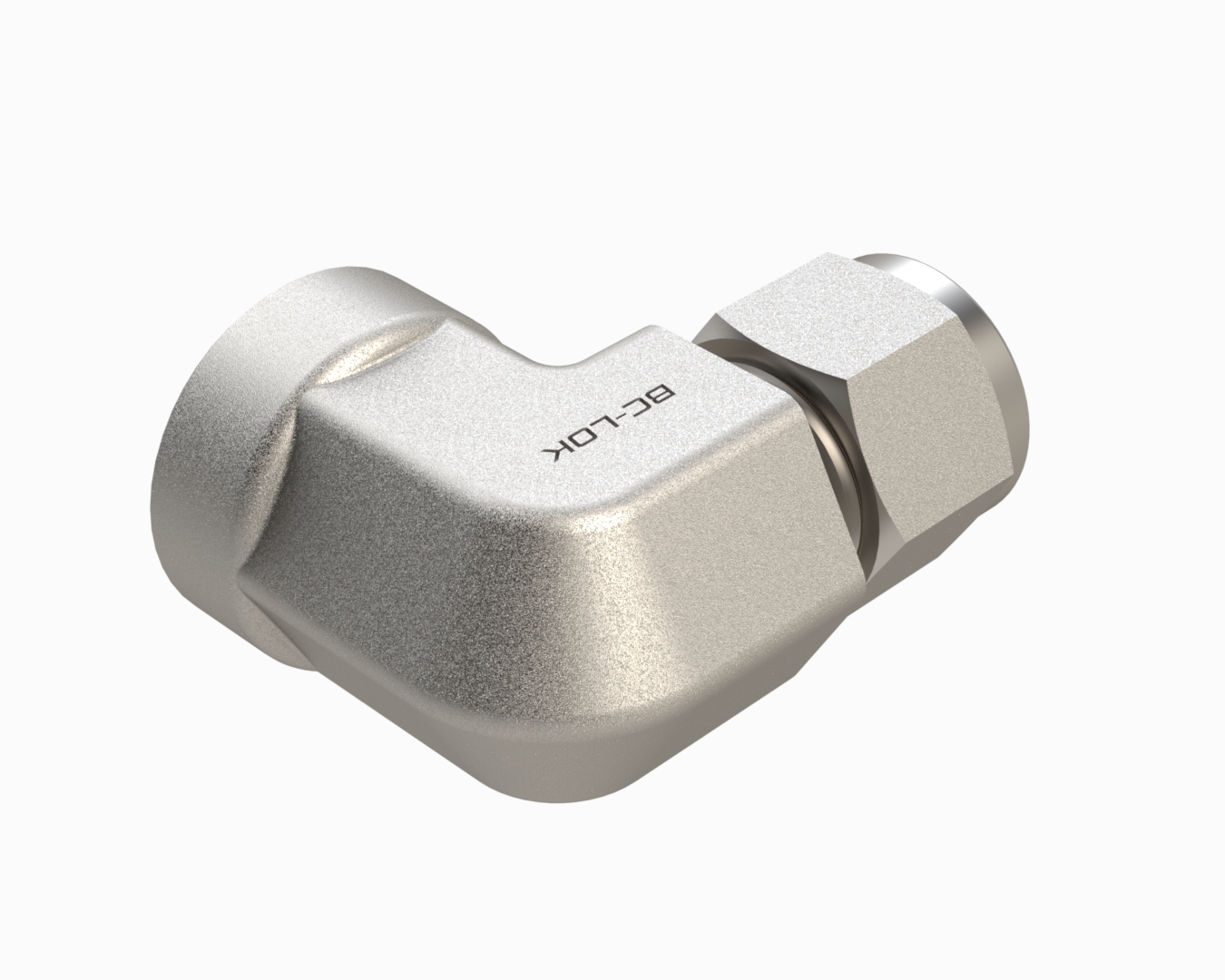

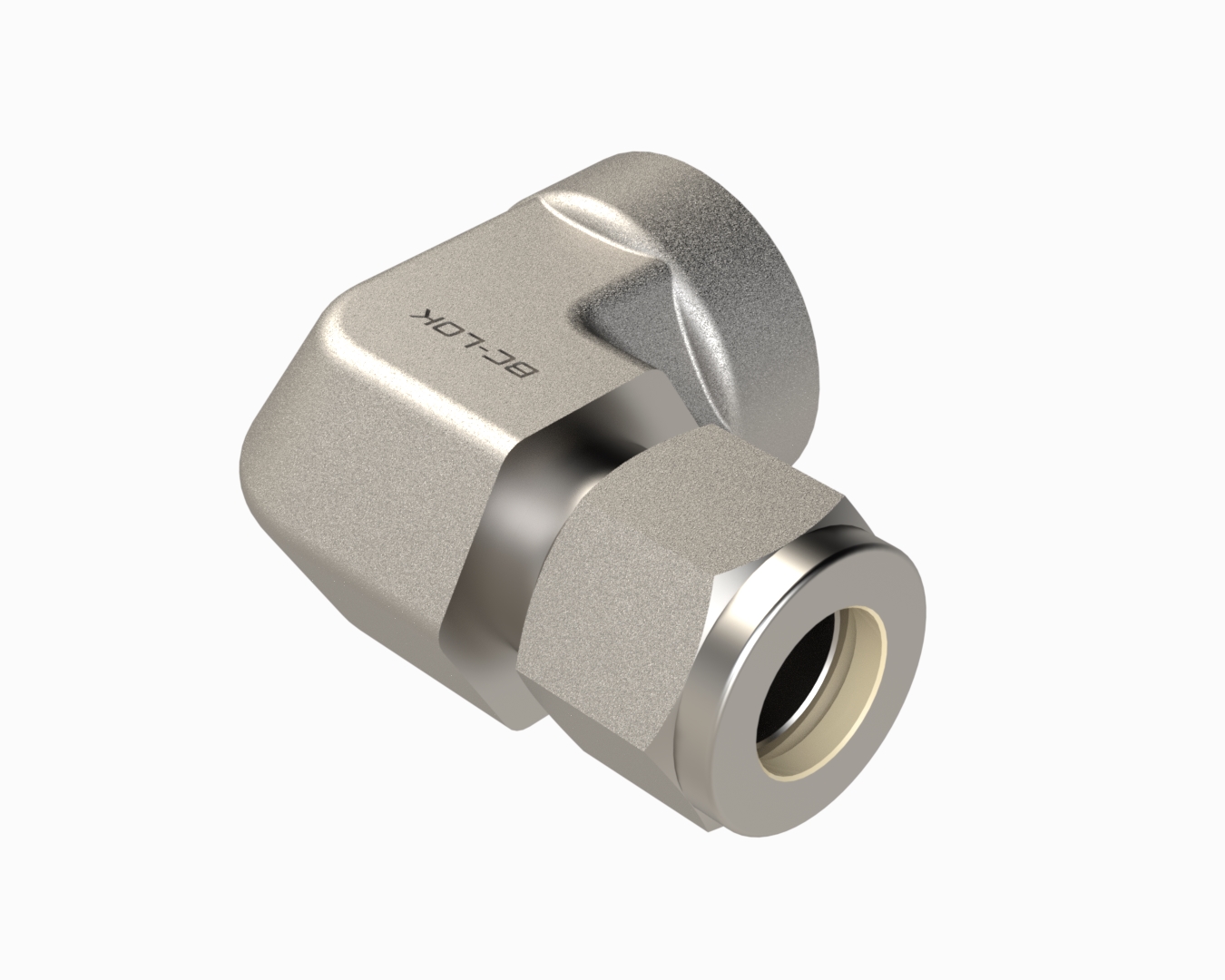

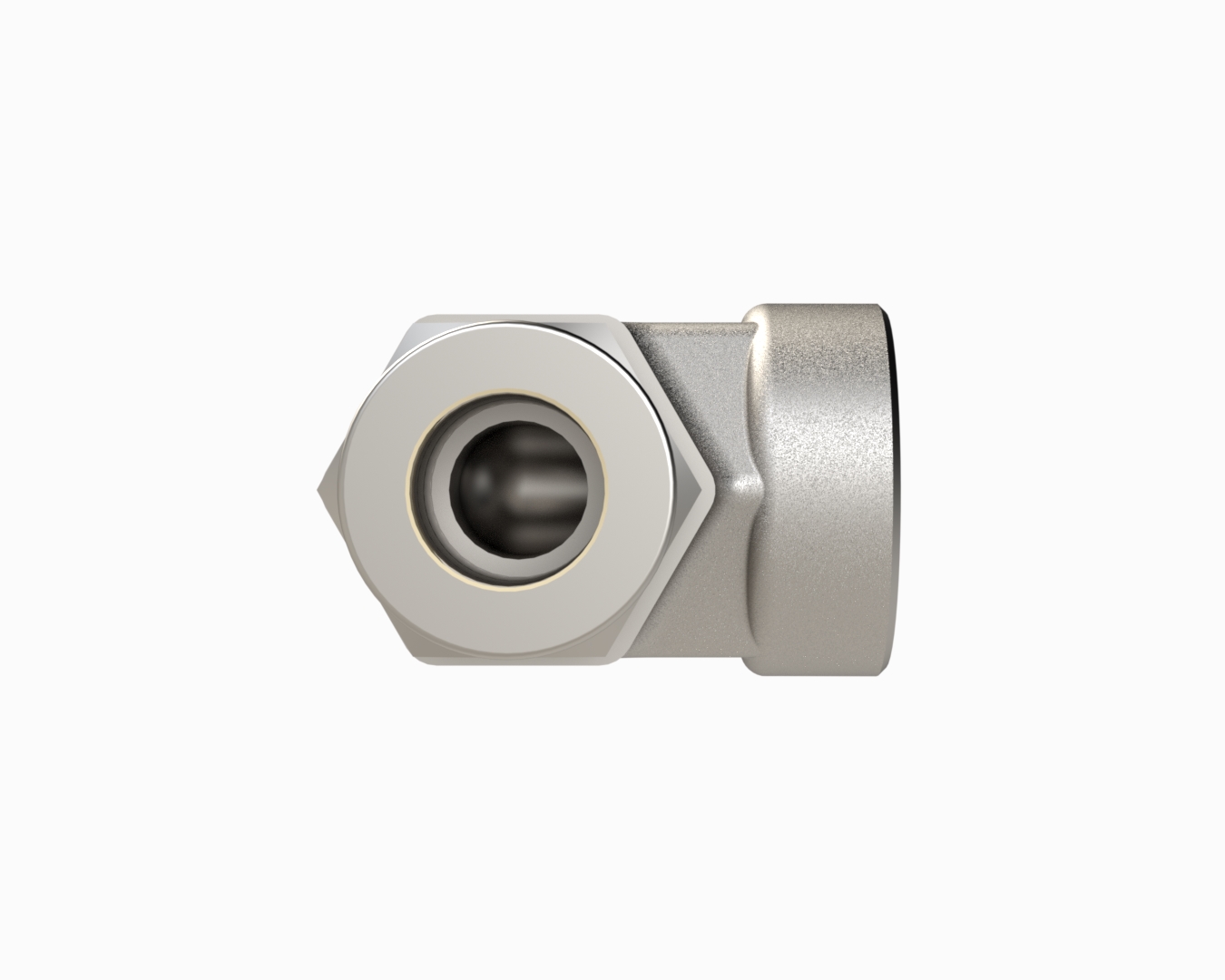

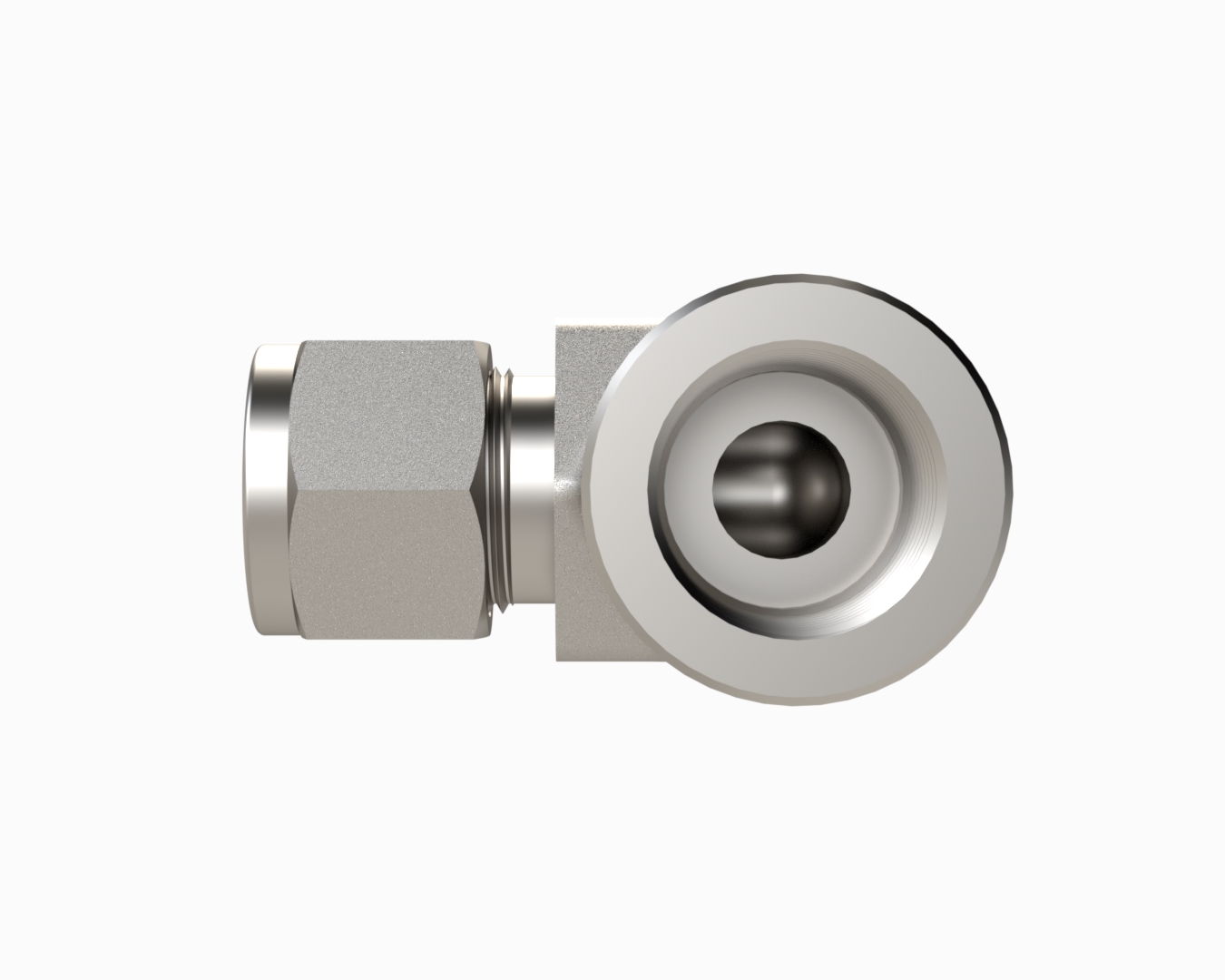

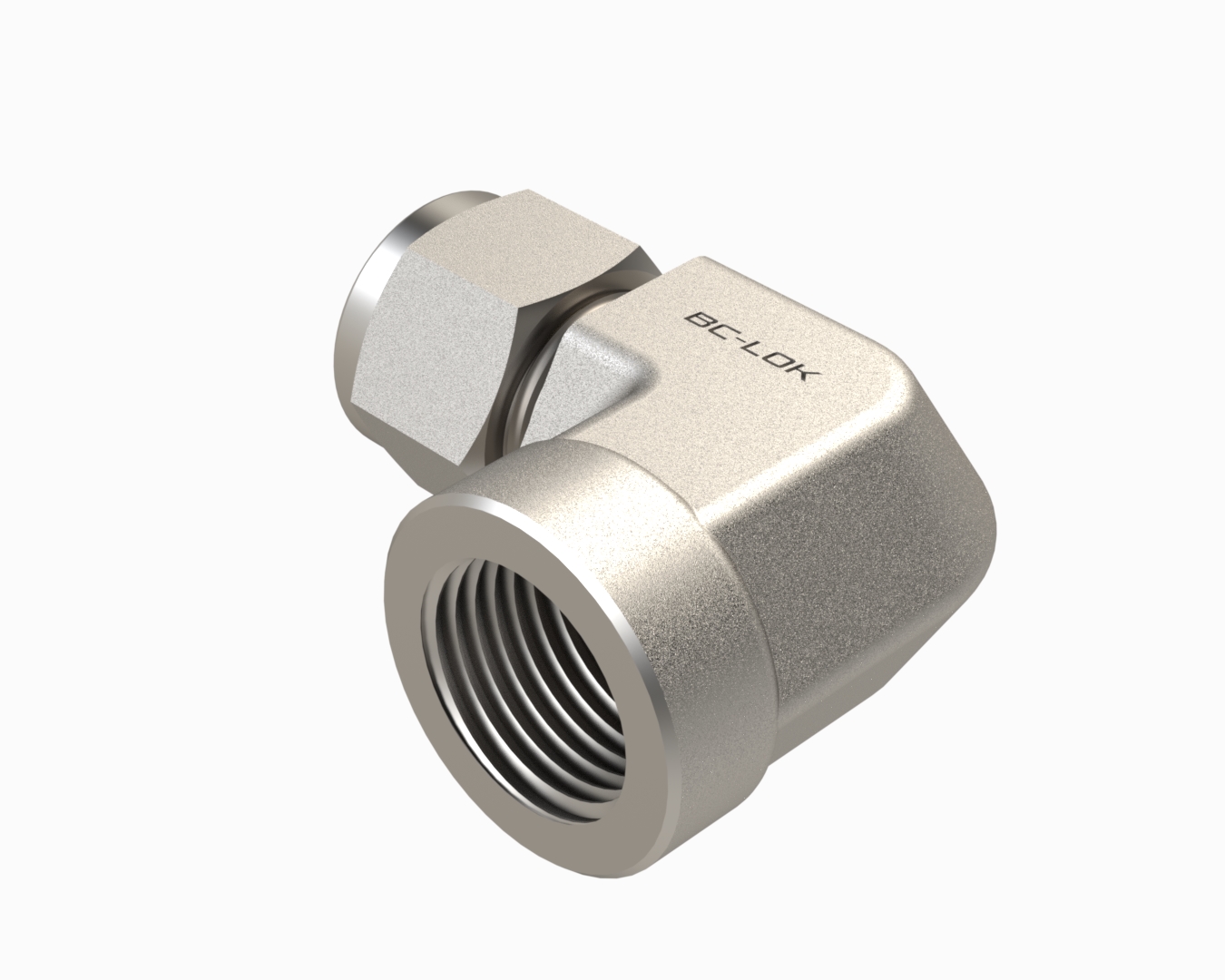

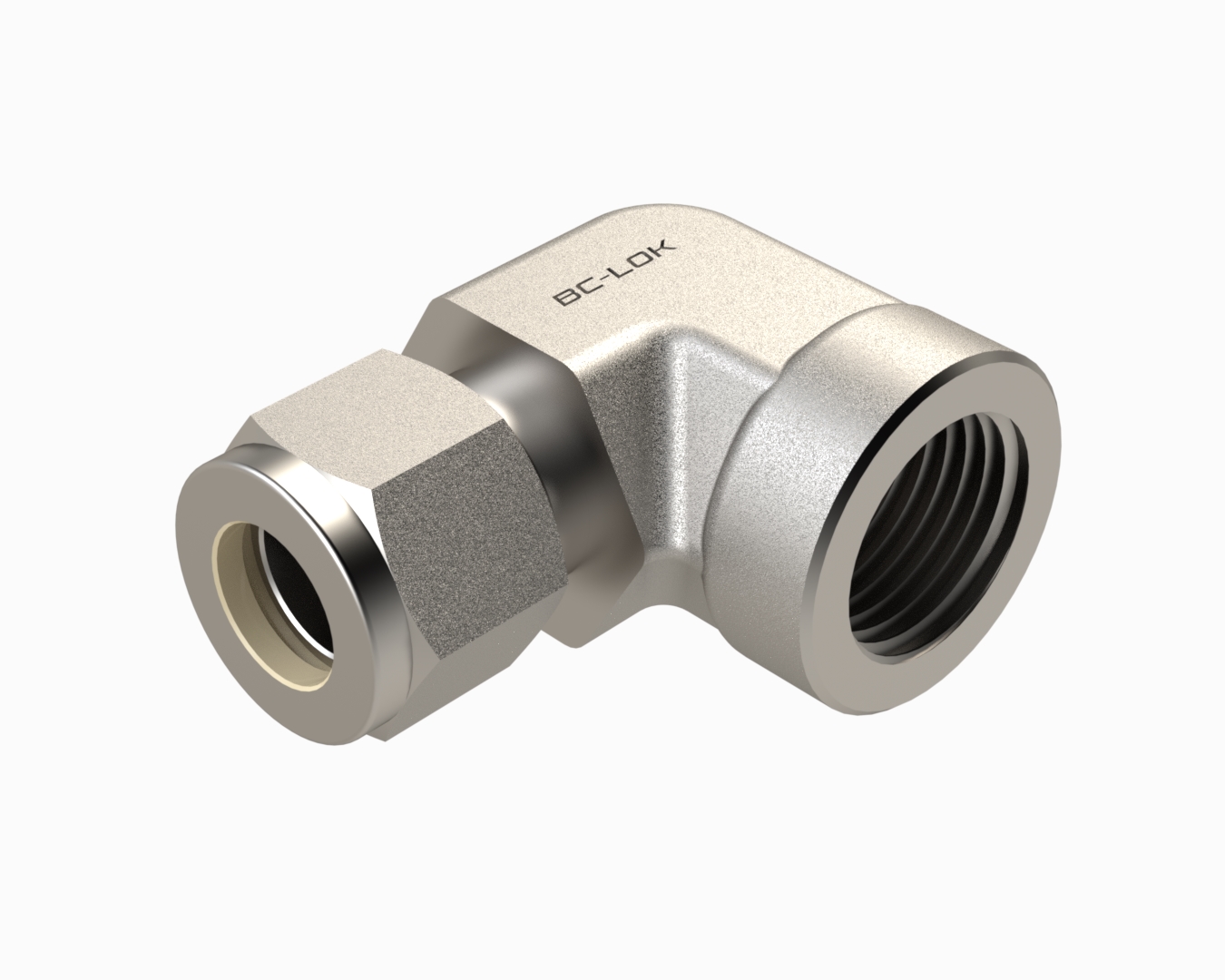

Female Elbows of stainless steel 316SS, Fractional 1/4 a NPT Thread 1/2.

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

NPT Thread

Tamaño P1:

1/4 ''

Tamaño P2:

1/2 ''

Dimension inch.(mm)

Dimension B:

0.78(19.8)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension E:

0.19(4.8)

Dimension F:

1.00(25.4)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L	Lx
SB-LF-F4-N8	316SS	1/4 Fractional	1/2 NPT Thread	0.78(19.8)	0.60(15.2)	0.56(14.3)	0.19(4.8)	1.00(25.4)	1.36(34.5)	1.12(28.4)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

NPT Thread

Tamaño P1:

1/4 ''

Tamaño P2:

1/2 ''

Dimension, in. (mm)

Dimension B:

0.78(19.8)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension E:

0.19(4.8)

Dimension F:

1.00(25.4)

Dimension Lx:

1.12(28.4)
