SB-FC-M8-RT4

Female Connectors of stainless steel 316SS, Metric 8, ISO Tapered Thread 1/4.

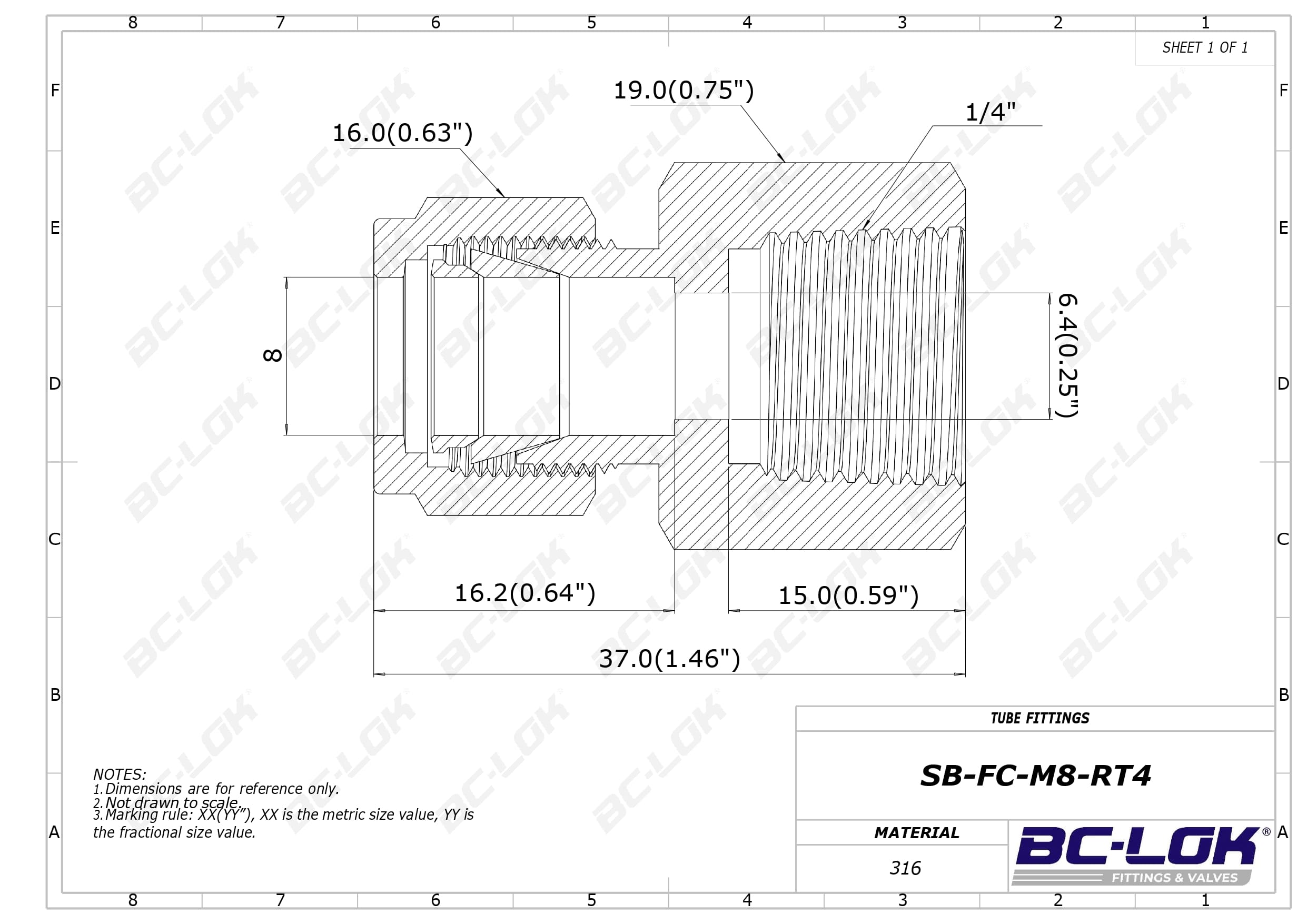

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

8 mm

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

15.0(0.59)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension ⌀E:

6.4(0.25)

Dimension F:

19.0(0.75)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M8-RT4	316SS	8 Metric	1/4 ISO Tapered Thread	15.0(0.59)	16.2(0.64)	16.0(0.63)	6.4(0.25)	19.0(0.75)	37.0(1.46)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

8 mm

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

15.0(0.59)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension Dimension ⌀E:

6.4(0.25)

Dimension F:

19.0(0.75)
