SB-FC-M8-RG6

Female Connectors of stainless steel 316SS, Metric 8, ISO Parallel Thread 3/8.

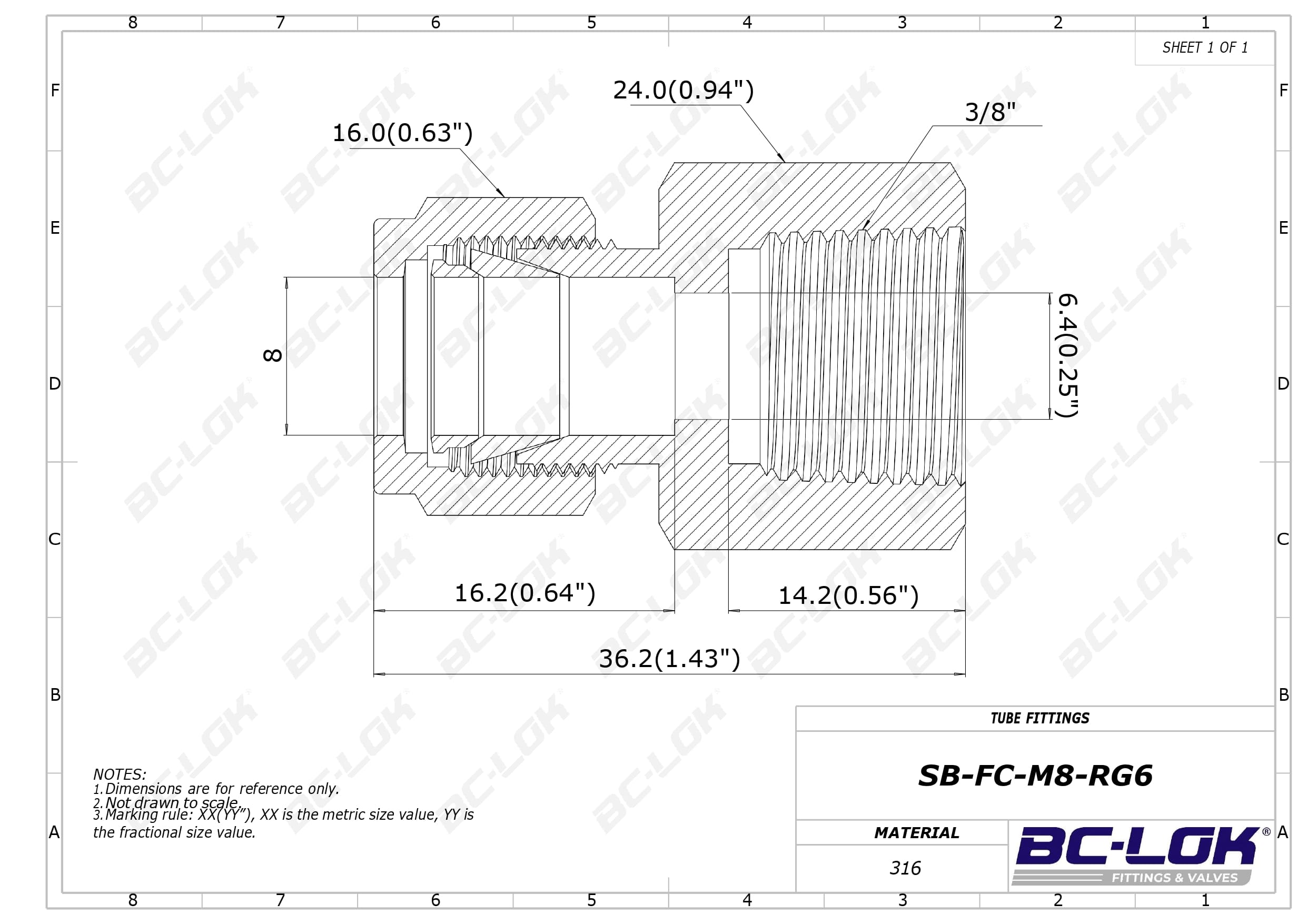

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

8 mm

Medida P:

3/8 ''

Dimension inch.(mm)

Dimension B:

14.2(0.56)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension ⌀E:

6.4(0.25)

Dimension F:

24.0(0.94)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M8-RG6	316SS	8 Metric	3/8 ISO Parallel Thread	14.2(0.56)	16.2(0.64)	16.0(0.63)	6.4(0.25)	24.0(0.94)	36.2(1.43)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

8 mm

Medida P:

3/8 ''

Dimension, in. (mm)

Dimension B:

14.2(0.56)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension Dimension ⌀E:

6.4(0.25)

Dimension F:

24.0(0.94)
