SB-FC-M8-N8

Female Connectors of stainless steel 316SS, Metric 8, NPT Thread 1/2.

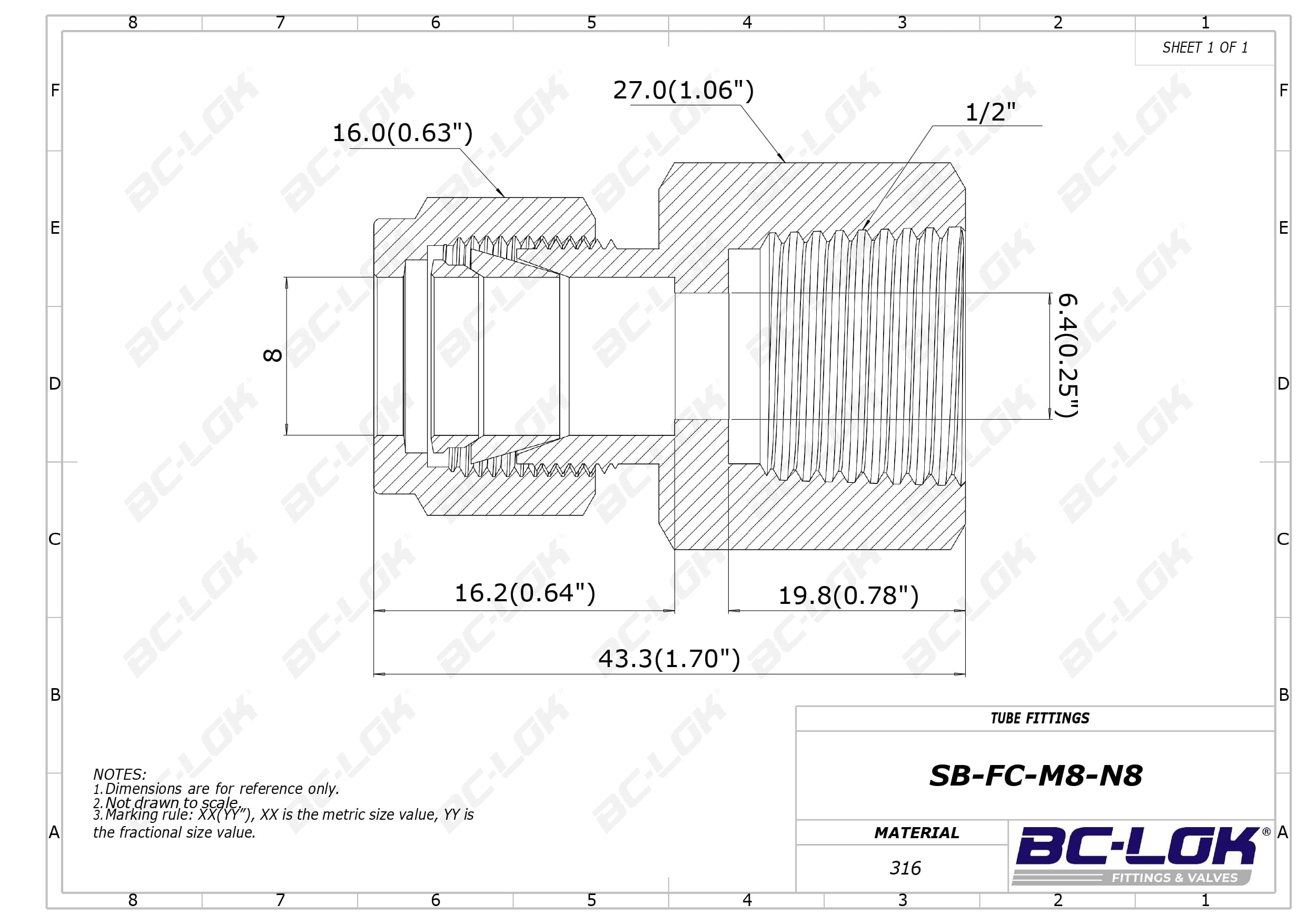

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

8 mm

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

19.8(0.78)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension ⌀E:

6.4(0.25)

Dimension F:

27.0(1.06)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M8-N8	316SS	8 Metric	1/2 NPT Thread	19.8(0.78)	16.2(0.64)	16.0(0.63)	6.4(0.25)	27.0(1.06)	43.3(1.70)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

8 mm

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

19.8(0.78)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension Dimension ⌀E:

6.4(0.25)

Dimension F:

27.0(1.06)
