SB-FC-M8-MS8

Female Connectors of stainless steel 316SS, Metric 8, Metric M8 x 1.

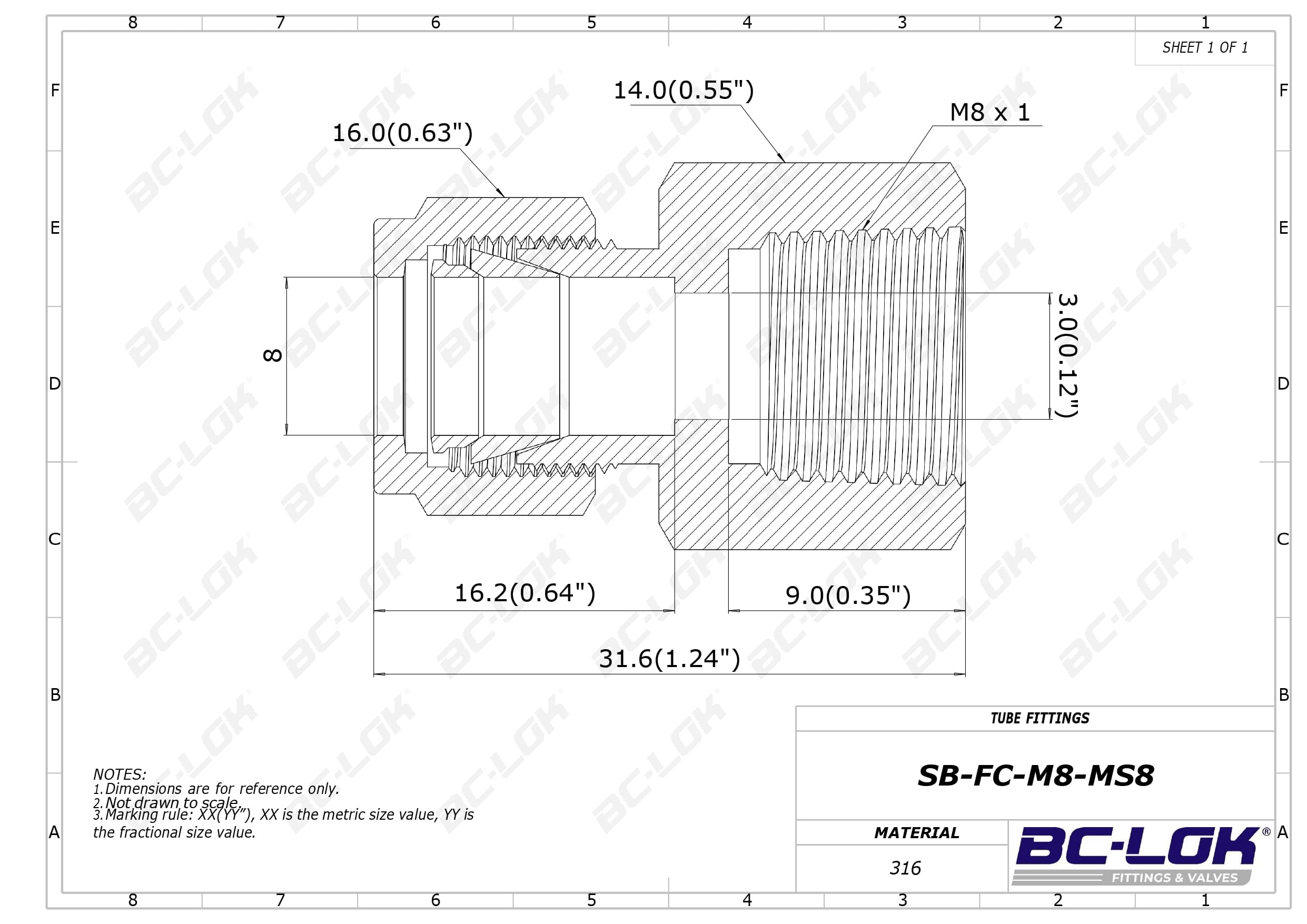

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

8 mm

Medida P:

M8 x 1 mm

Dimension inch.(mm)

Dimension B:

9.0(0.35)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension ⌀E:

3.0(0.12)

Dimension F:

14.0(0.55)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M8-MS8	316SS	8 Metric	M8 x 1 Metric	9.0(0.35)	16.2(0.64)	16.0(0.63)	3.0(0.12)	14.0(0.55)	31.6(1.24)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

8 mm

Medida P:

M8 x 1 mm

Dimension, in. (mm)

Dimension B:

9.0(0.35)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension Dimension ⌀E:

3.0(0.12)

Dimension F:

14.0(0.55)
