SB-FC-M6-RG4

Female Connectors of stainless steel 316SS, Metric 6, ISO Parallel Thread 1/4.

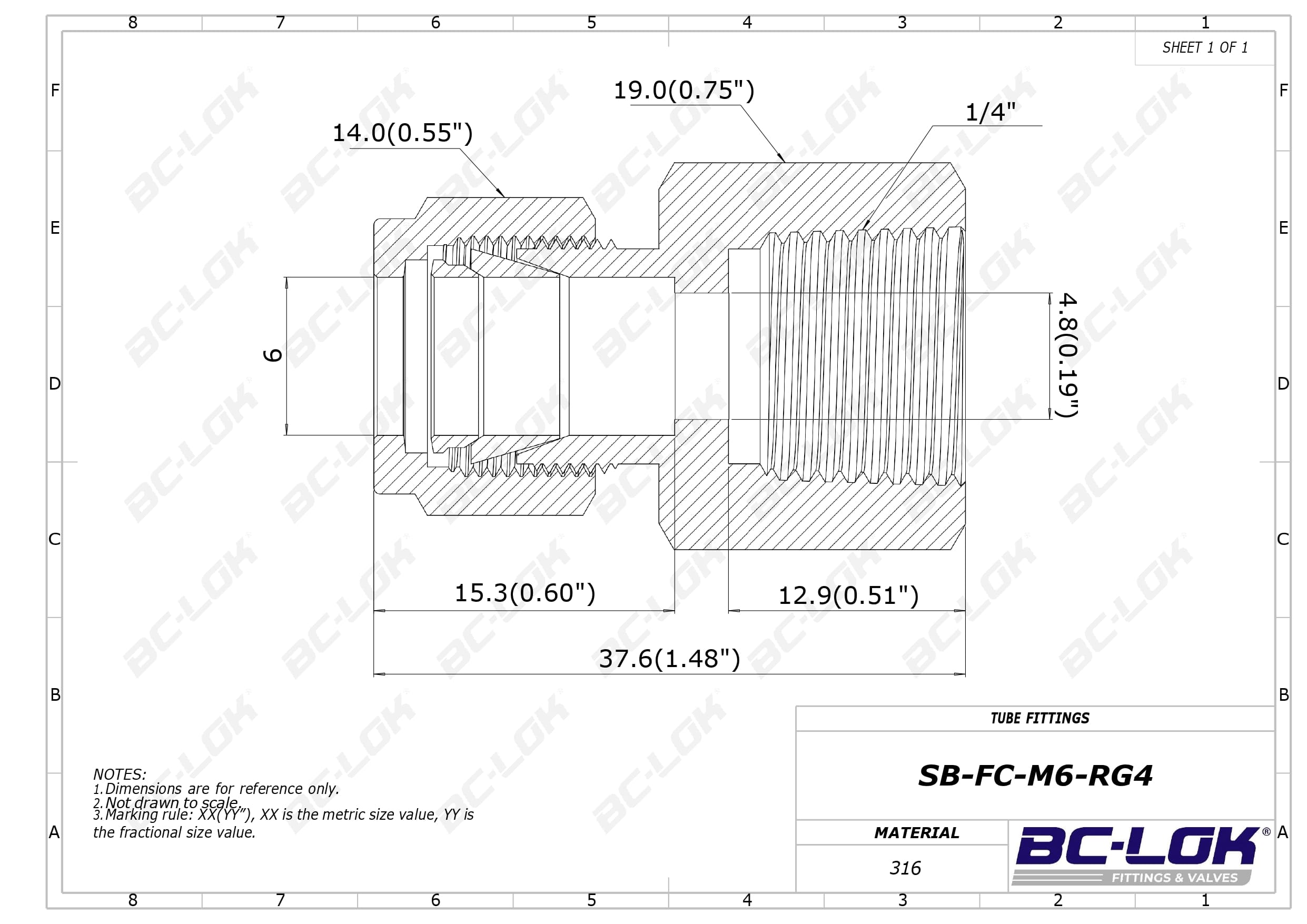

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

6 mm

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

12.9(0.51)

Dimension C:

15.3(0.60)

Dimension D:

14.0(0.55)

Dimension ⌀E:

4.8(0.19)

Dimension F:

19.0(0.75)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M6-RG4	316SS	6 Metric	1/4 ISO Parallel Thread	12.9(0.51)	15.3(0.60)	14.0(0.55)	4.8(0.19)	19.0(0.75)	37.6(1.48)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

6 mm

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

12.9(0.51)

Dimension C:

15.3(0.60)

Dimension D:

14.0(0.55)

Dimension Dimension ⌀E:

4.8(0.19)

Dimension F:

19.0(0.75)
