SB-FC-M50-N32

Female Connectors of stainless steel 316SS, Metric 20, NPT Thread 2.

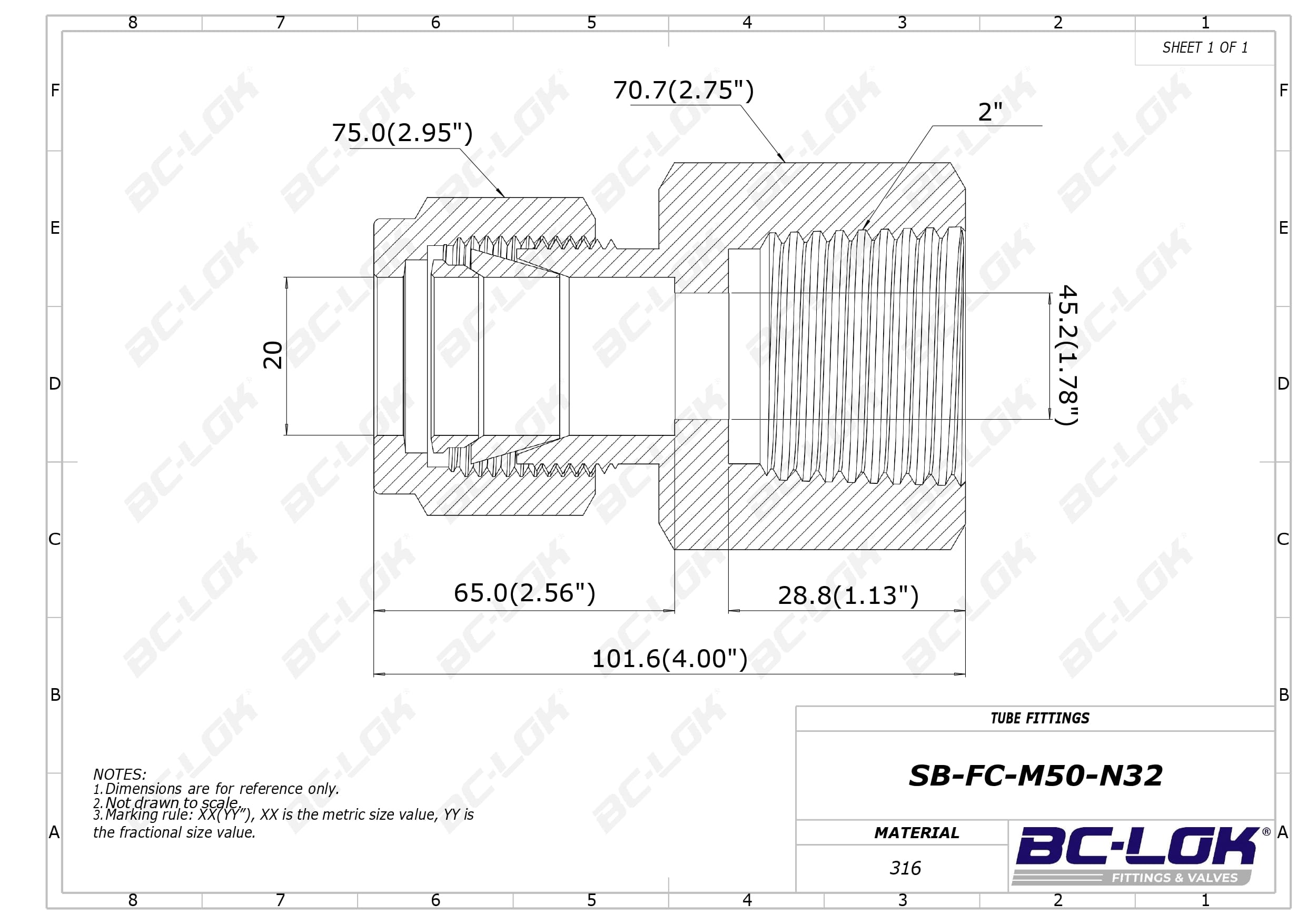

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

20 mm

Medida P:

2 ''

Dimension inch.(mm)

Dimension B:

28.8(1.13)

Dimension C:

65.0(2.56)

Dimension D:

75.0(2.95)

Dimension ⌀E:

45.2(1.78)

Dimension F:

70.7(2.75)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M50-N32	316SS	20 Metric	2 NPT Thread	28.8(1.13)	65.0(2.56)	75.0(2.95)	45.2(1.78)	70.7(2.75)	101.6(4.00)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

20 mm

Medida P:

2 ''

Dimension, in. (mm)

Dimension B:

28.8(1.13)

Dimension C:

65.0(2.56)

Dimension D:

75.0(2.95)

Dimension Dimension ⌀E:

45.2(1.78)

Dimension F:

70.7(2.75)
