SB-FC-M38-N24

Female Connectors of stainless steel 316SS, Metric 38, NPT Thread 1 1/2.

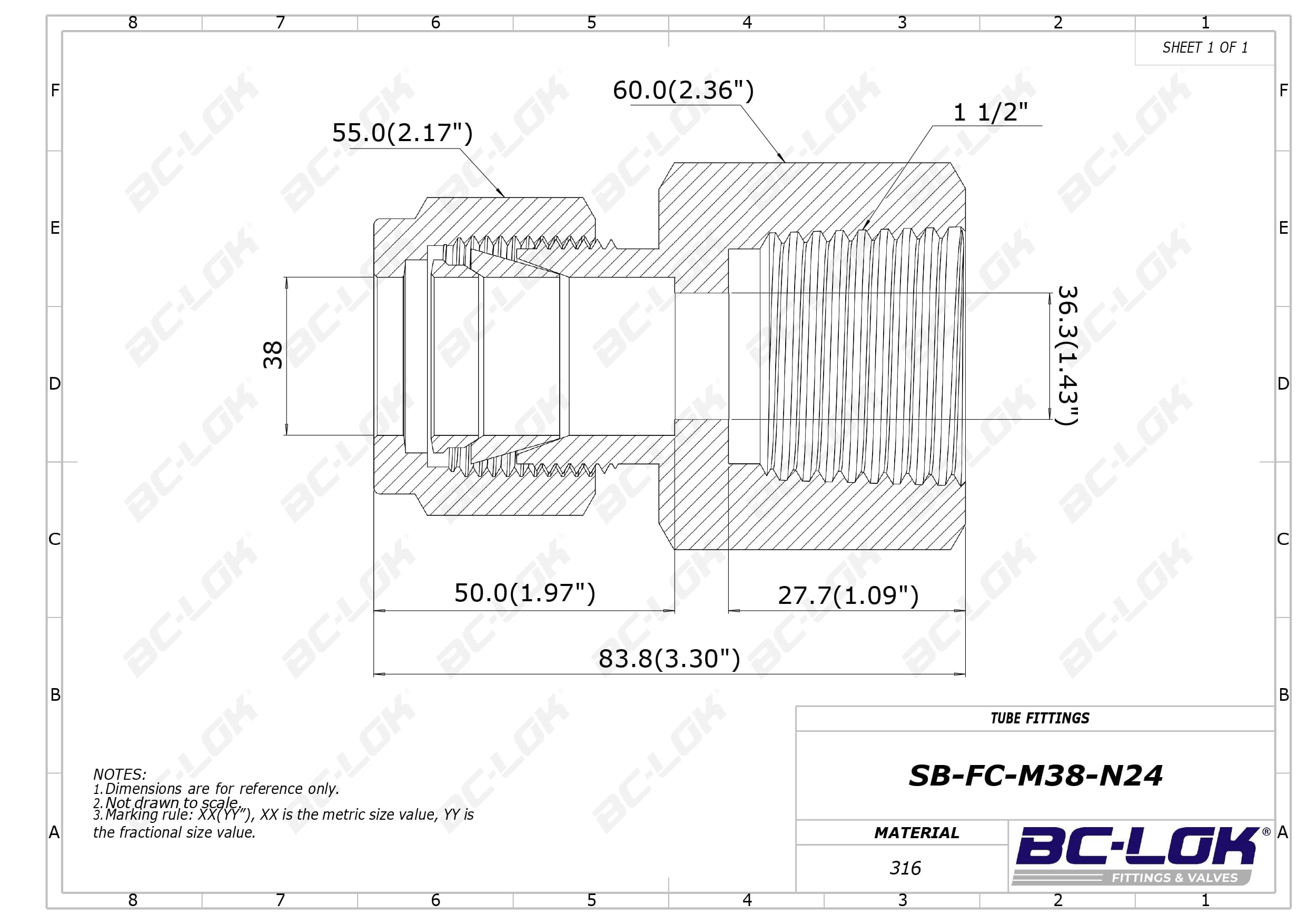

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

38 mm

Medida P:

1 1/2 ''

Dimension inch.(mm)

Dimension B:

27.7(1.09)

Dimension C:

50.0(1.97)

Dimension D:

55.0(2.17)

Dimension ⌀E:

36.3(1.43)

Dimension F:

60.0(2.36)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M38-N24	316SS	38 Metric	1 1/2 NPT Thread	27.7(1.09)	50.0(1.97)	55.0(2.17)	36.3(1.43)	60.0(2.36)	83.8(3.30)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

38 mm

Medida P:

1 1/2 ''

Dimension, in. (mm)

Dimension B:

27.7(1.09)

Dimension C:

50.0(1.97)

Dimension D:

55.0(2.17)

Dimension Dimension ⌀E:

36.3(1.43)

Dimension F:

60.0(2.36)
