SB-FC-M32-N20

Female Connectors of stainless steel 316SS, Metric 32, NPT Thread 1 1/4.

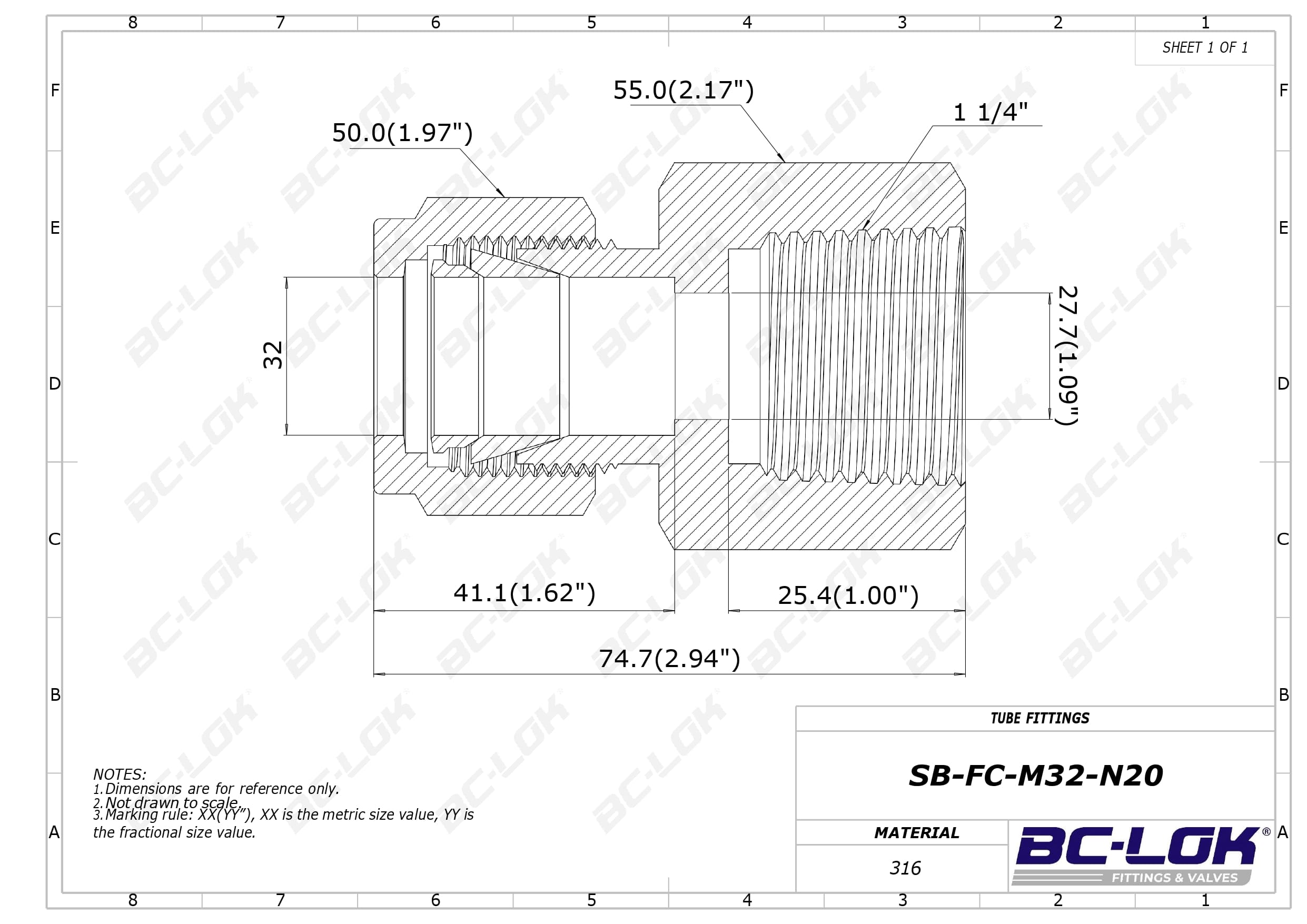

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

32 mm

Medida P:

1 1/4 ''

Dimension inch.(mm)

Dimension B:

25.4(1.00)

Dimension C:

41.1(1.62)

Dimension D:

50.0(1.97)

Dimension ⌀E:

27.7(1.09)

Dimension F:

55.0(2.17)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M32-N20	316SS	32 Metric	1 1/4 NPT Thread	25.4(1.00)	41.1(1.62)	50.0(1.97)	27.7(1.09)	55.0(2.17)	74.7(2.94)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

32 mm

Medida P:

1 1/4 ''

Dimension, in. (mm)

Dimension B:

25.4(1.00)

Dimension C:

41.1(1.62)

Dimension D:

50.0(1.97)

Dimension Dimension ⌀E:

27.7(1.09)

Dimension F:

55.0(2.17)
