SB-FC-M3-N4

Female Connectors of stainless steel 316SS, Metric 3, NPT Thread 1/4.

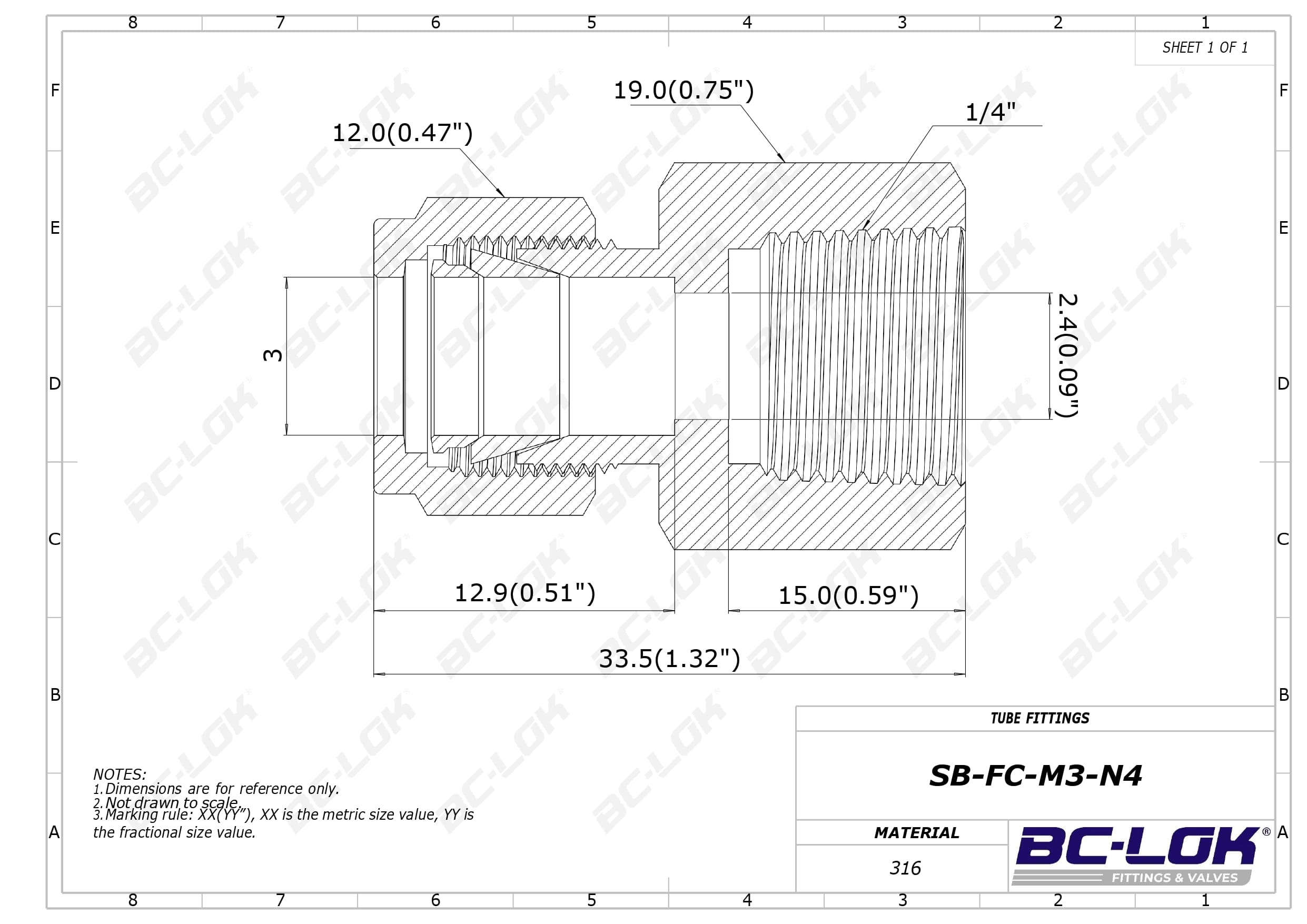

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

3 mm

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

15.0(0.59)

Dimension C:

12.9(0.51)

Dimension D:

12.0(0.47)

Dimension ⌀E:

2.4(0.09)

Dimension F:

19.0(0.75)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M3-N4	316SS	3 Metric	1/4 NPT Thread	15.0(0.59)	12.9(0.51)	12.0(0.47)	2.4(0.09)	19.0(0.75)	33.5(1.32)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

3 mm

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

15.0(0.59)

Dimension C:

12.9(0.51)

Dimension D:

12.0(0.47)

Dimension Dimension ⌀E:

2.4(0.09)

Dimension F:

19.0(0.75)
