SB-FC-M25-N16

Female Connectors of stainless steel 316SS, Metric 25, NPT Thread 1.

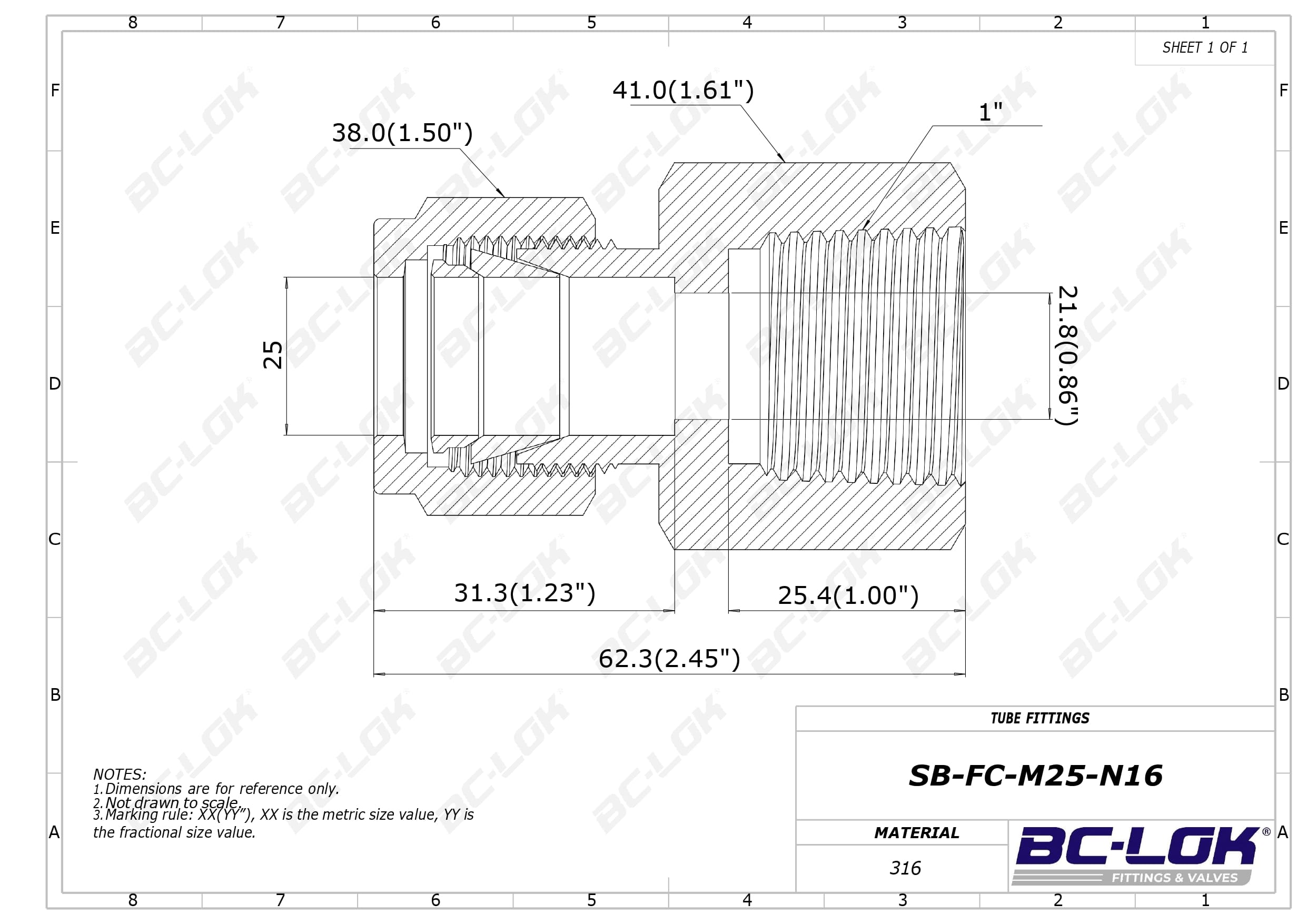

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

25 mm

Medida P:

1 ''

Dimension inch.(mm)

Dimension B:

25.4(1.00)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension ⌀E:

21.8(0.86)

Dimension F:

41.0(1.61)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M25-N16	316SS	25 Metric	1 NPT Thread	25.4(1.00)	31.3(1.23)	38.0(1.50)	21.8(0.86)	41.0(1.61)	62.3(2.45)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

25 mm

Medida P:

1 ''

Dimension, in. (mm)

Dimension B:

25.4(1.00)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension Dimension ⌀E:

21.8(0.86)

Dimension F:

41.0(1.61)
