SB-FC-M25-MS27

Female Connectors of stainless steel 316SS, Metric 25, Metric M27 x 2.

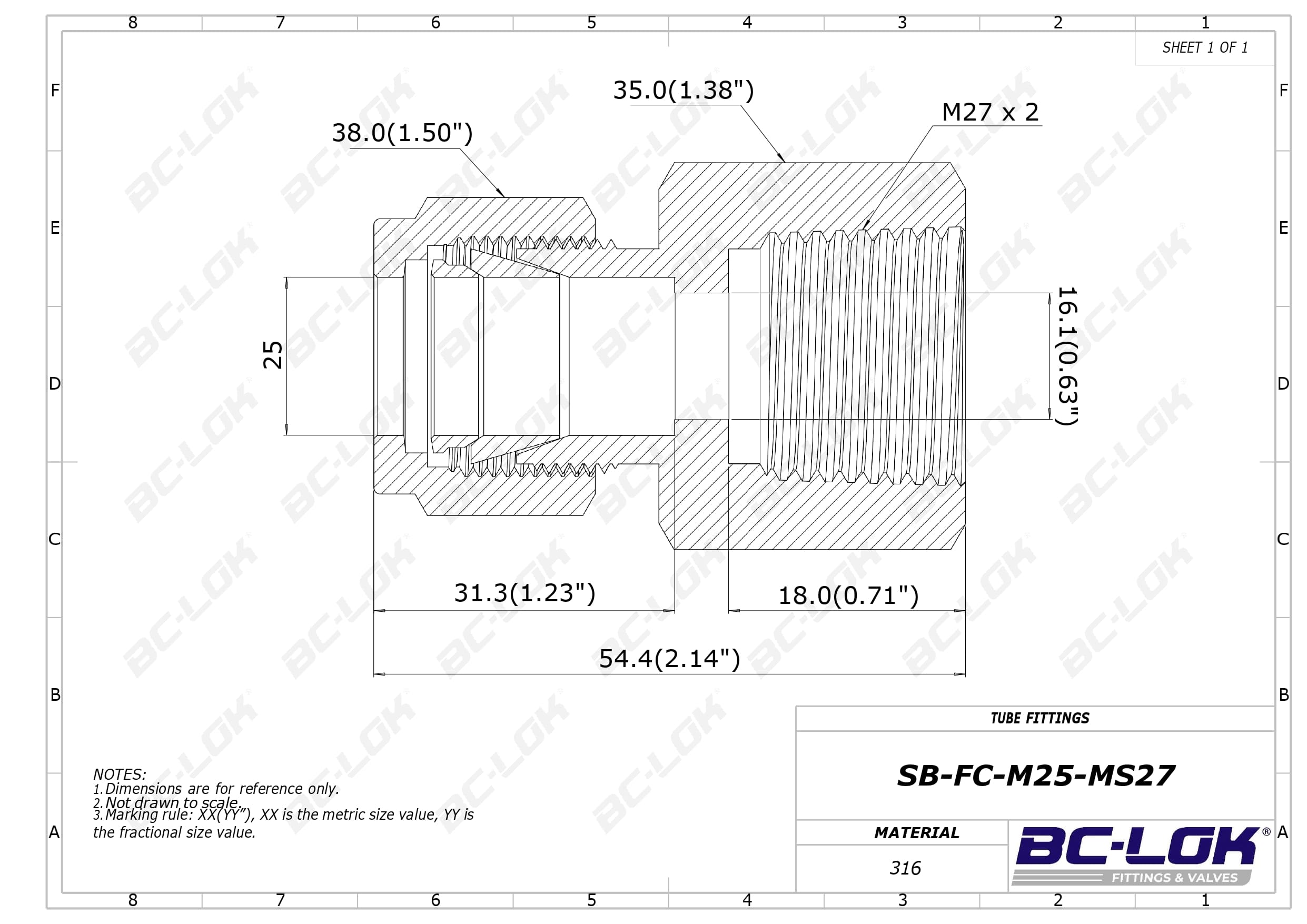

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

25 mm

Medida P:

M27 x 2 mm

Dimension inch.(mm)

Dimension B:

18.0(0.71)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension ⌀E:

16.1(0.63)

Dimension F:

35.0(1.38)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M25-MS27	316SS	25 Metric	M27 x 2 Metric	18.0(0.71)	31.3(1.23)	38.0(1.50)	16.1(0.63)	35.0(1.38)	54.4(2.14)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

25 mm

Medida P:

M27 x 2 mm

Dimension, in. (mm)

Dimension B:

18.0(0.71)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension Dimension ⌀E:

16.1(0.63)

Dimension F:

35.0(1.38)
