SB-FC-M22-RT16

Female Connectors of stainless steel 316SS, Metric 22, ISO Tapered Thread 1.

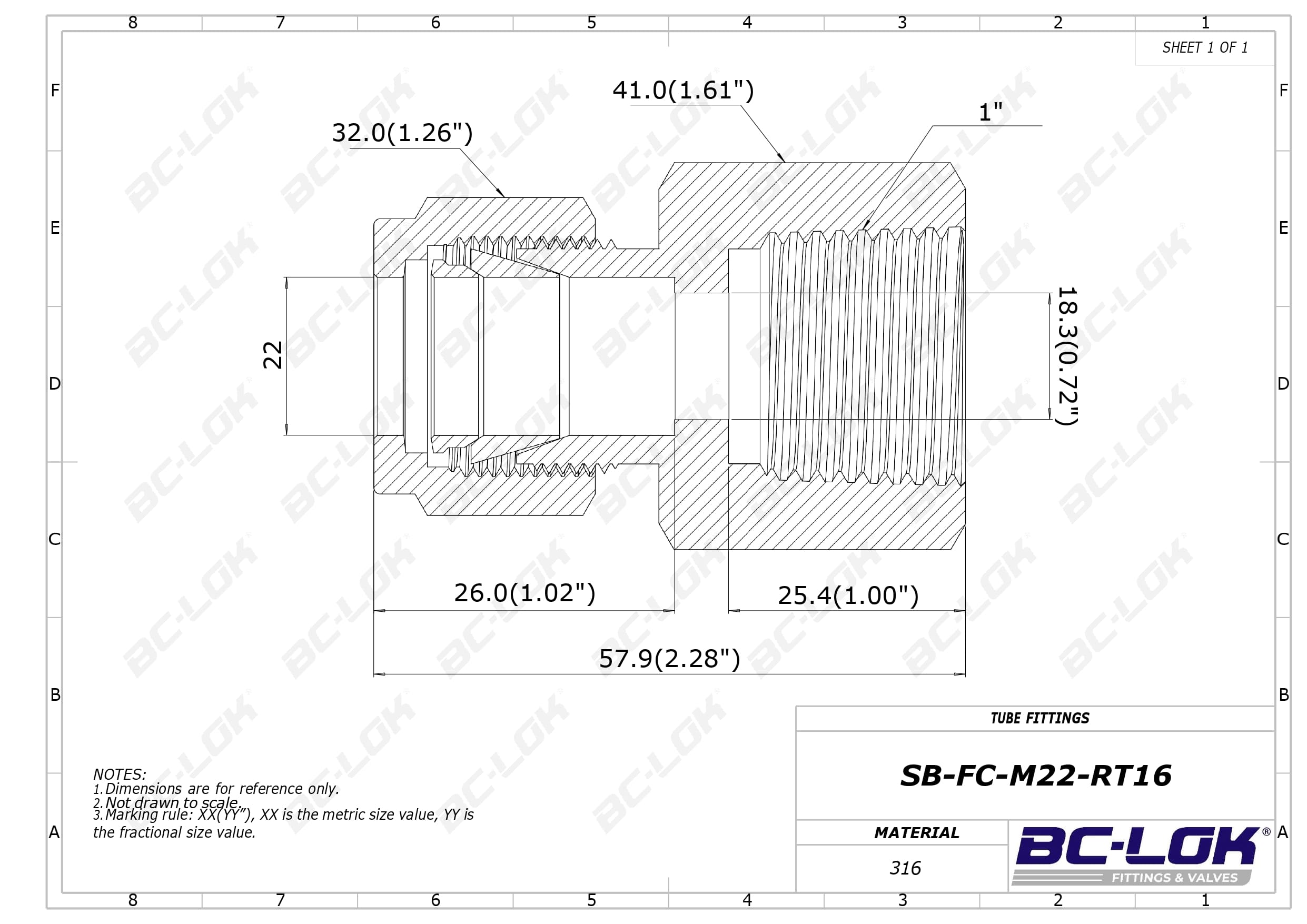

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

22 mm

Medida P:

1 ''

Dimension inch.(mm)

Dimension B:

25.4(1.00)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension ⌀E:

18.3(0.72)

Dimension F:

41.0(1.61)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M22-RT16	316SS	22 Metric	1 ISO Tapered Thread	25.4(1.00)	26.0(1.02)	32.0(1.26)	18.3(0.72)	41.0(1.61)	57.9(2.28)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

22 mm

Medida P:

1 ''

Dimension, in. (mm)

Dimension B:

25.4(1.00)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension Dimension ⌀E:

18.3(0.72)

Dimension F:

41.0(1.61)
