SB-FC-M22-RG8

Female Connectors of stainless steel 316SS, Metric 22, ISO Parallel Thread 1/2.

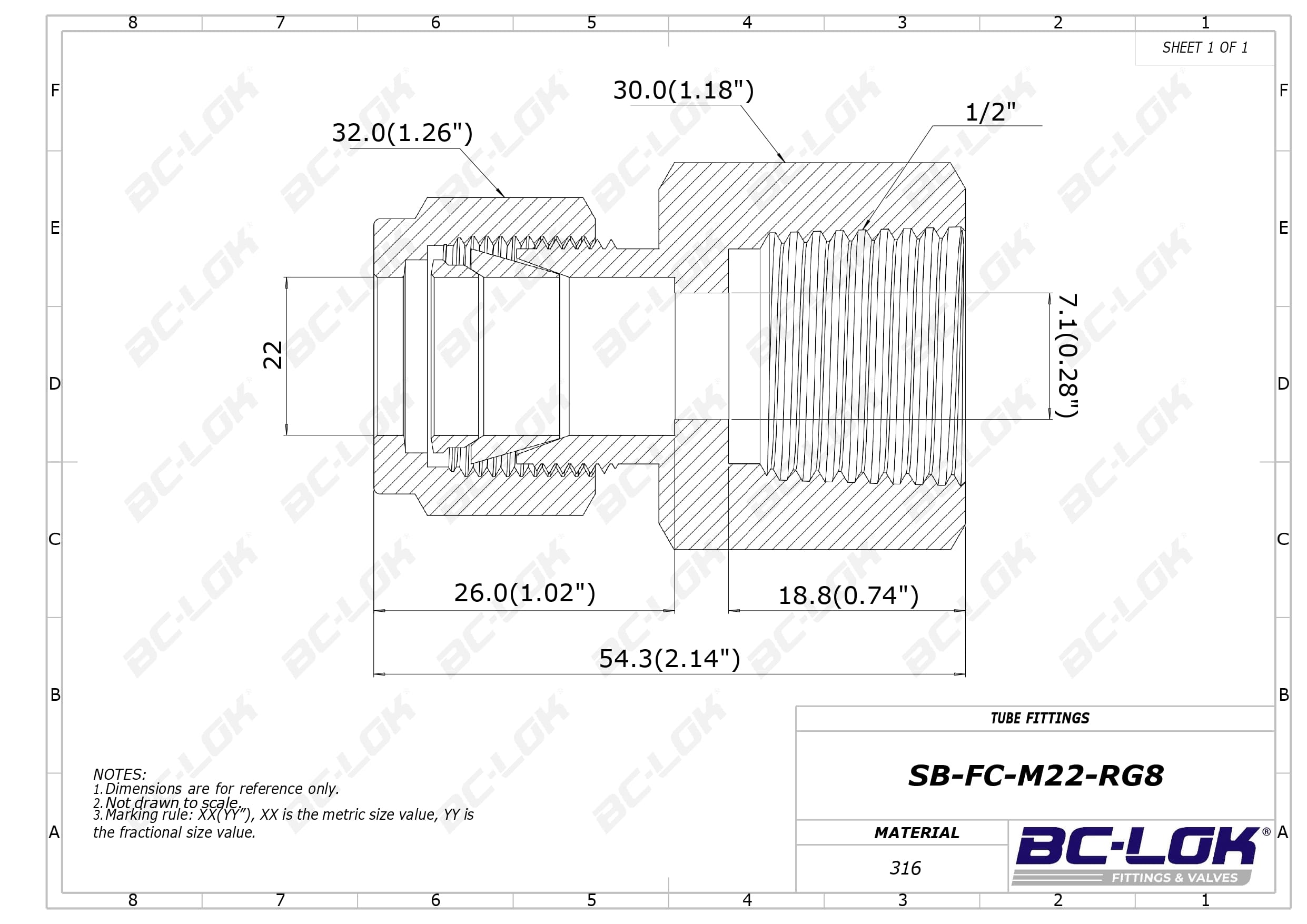

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

22 mm

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

18.8(0.74)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension ⌀E:

7.1(0.28)

Dimension F:

30.0(1.18)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M22-RG8	316SS	22 Metric	1/2 ISO Parallel Thread	18.8(0.74)	26.0(1.02)	32.0(1.26)	7.1(0.28)	30.0(1.18)	54.3(2.14)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

22 mm

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

18.8(0.74)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension Dimension ⌀E:

7.1(0.28)

Dimension F:

30.0(1.18)
