SB-FC-M20-RT8

Female Connectors of stainless steel 316SS, Metric 20, ISO Tapered Thread 1/2.

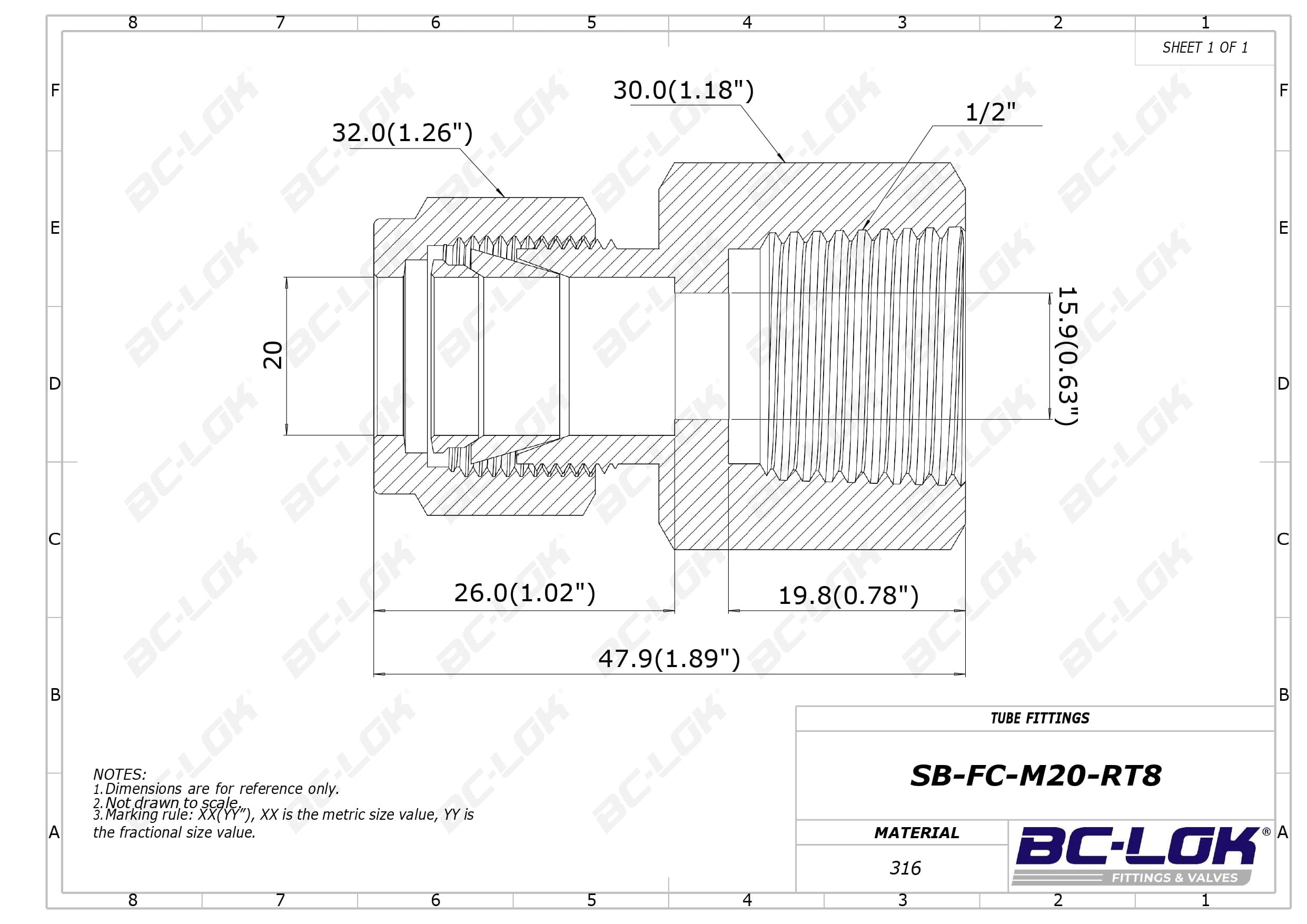

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

20 mm

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

19.8(0.78)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension ⌀E:

15.9(0.63)

Dimension F:

30.0(1.18)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M20-RT8	316SS	20 Metric	1/2 ISO Tapered Thread	19.8(0.78)	26.0(1.02)	32.0(1.26)	15.9(0.63)	30.0(1.18)	47.9(1.89)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

20 mm

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

19.8(0.78)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension Dimension ⌀E:

15.9(0.63)

Dimension F:

30.0(1.18)
