SB-FC-M16-N6

Female Connectors of stainless steel 316SS, Metric 16, NPT Thread 3/8.

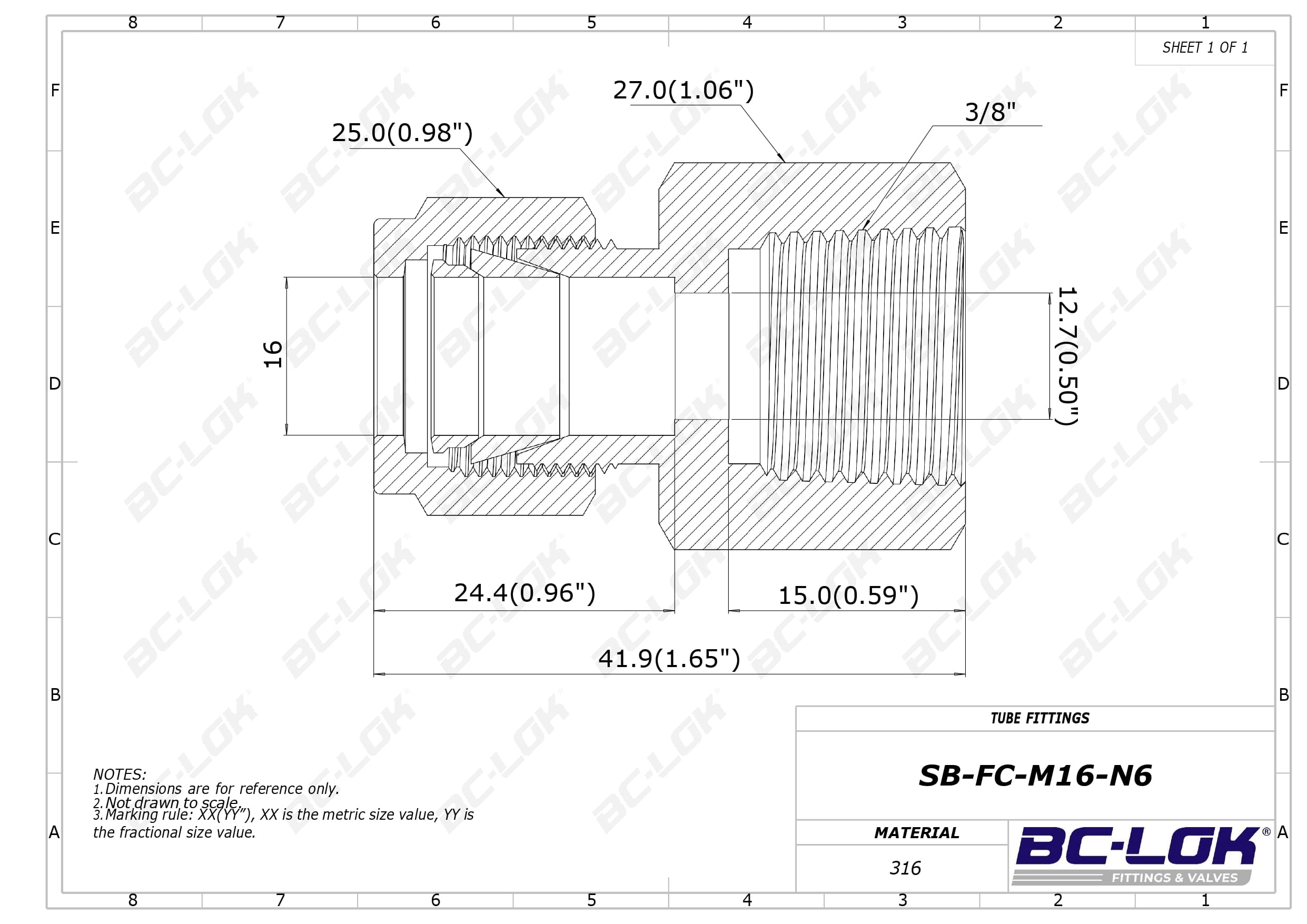

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

16 mm

Medida P:

3/8 ''

Dimension inch.(mm)

Dimension B:

15.0(0.59)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension ⌀E:

12.7(0.50)

Dimension F:

27.0(1.06)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M16-N6	316SS	16 Metric	3/8 NPT Thread	15.0(0.59)	24.4(0.96)	25.0(0.98)	12.7(0.50)	27.0(1.06)	41.9(1.65)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

16 mm

Medida P:

3/8 ''

Dimension, in. (mm)

Dimension B:

15.0(0.59)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension Dimension ⌀E:

12.7(0.50)

Dimension F:

27.0(1.06)
