SB-FC-M12-RT2

Female Connectors of stainless steel 316SS, Metric 12, ISO Tapered Thread 1/8.

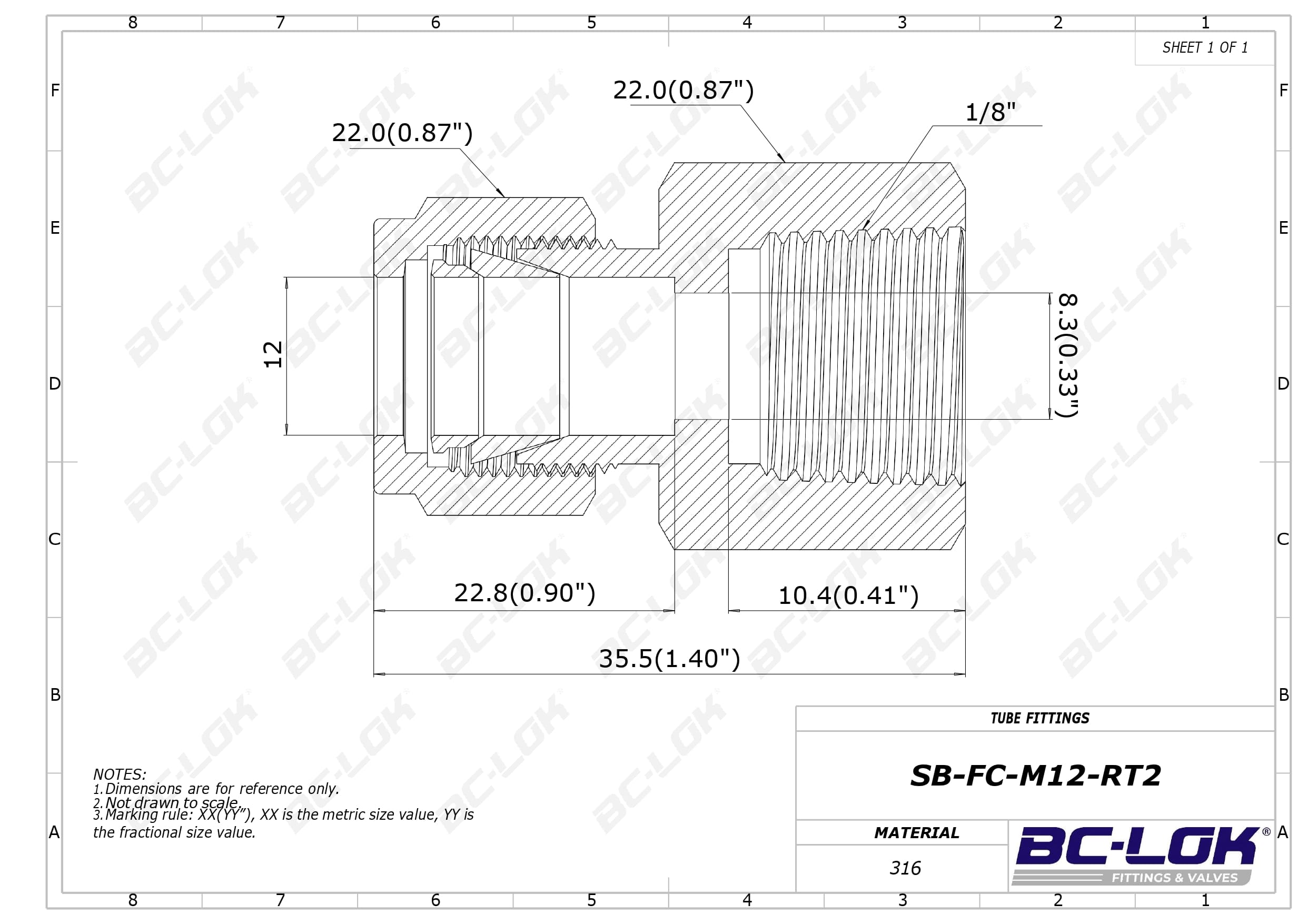

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

12 mm

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

10.4(0.41)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension ⌀E:

8.3(0.33)

Dimension F:

22.0(0.87)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M12-RT2	316SS	12 Metric	1/8 ISO Tapered Thread	10.4(0.41)	22.8(0.90)	22.0(0.87)	8.3(0.33)	22.0(0.87)	35.5(1.40)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

12 mm

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

10.4(0.41)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension Dimension ⌀E:

8.3(0.33)

Dimension F:

22.0(0.87)
