SB-FC-M10-RG4

Female Connectors of stainless steel 316SS, Metric 10, ISO Parallel Thread 1/4.

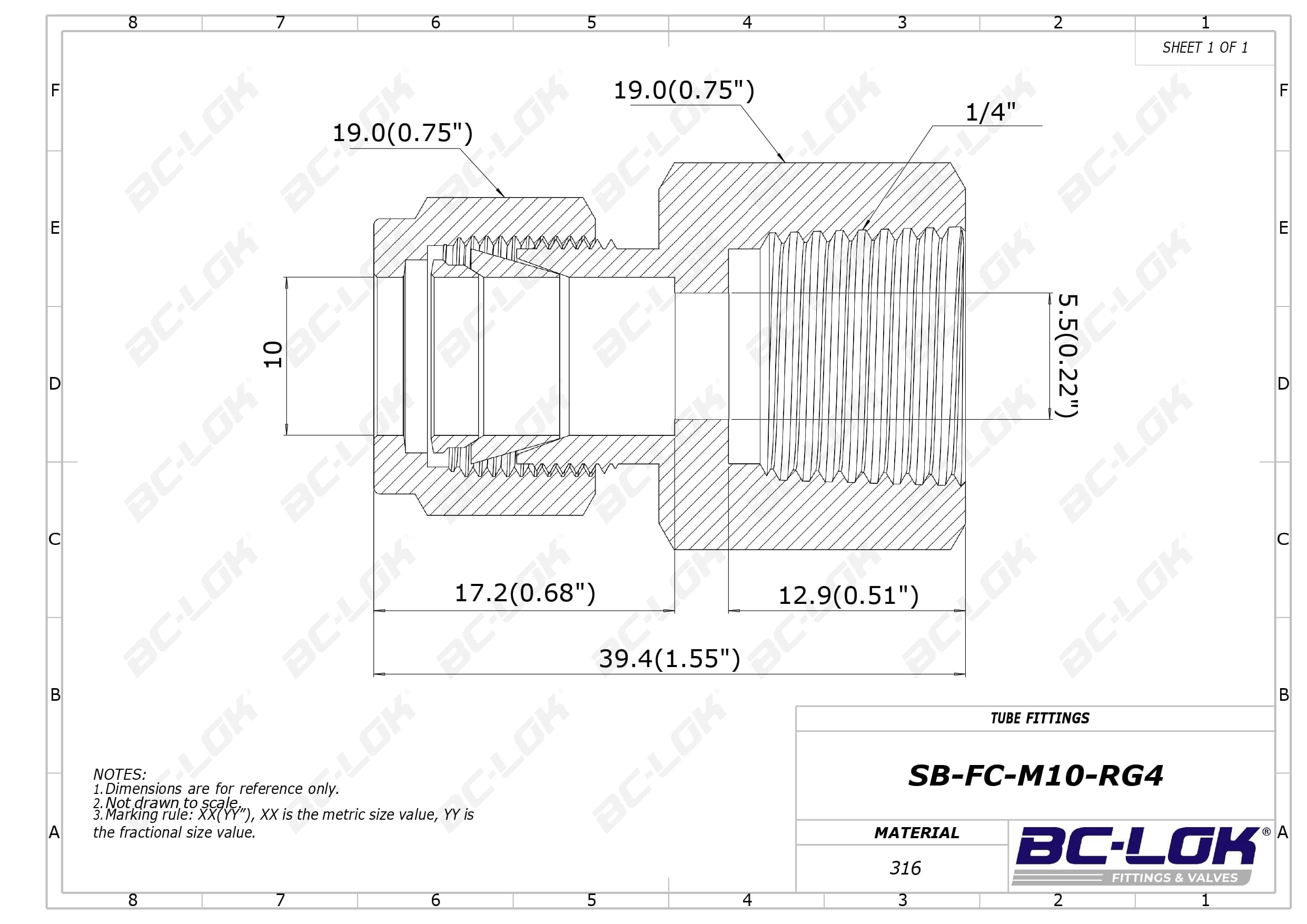

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

10 mm

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

12.9(0.51)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension ⌀E:

5.5(0.22)

Dimension F:

19.0(0.75)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M10-RG4	316SS	10 Metric	1/4 ISO Parallel Thread	12.9(0.51)	17.2(0.68)	19.0(0.75)	5.5(0.22)	19.0(0.75)	39.4(1.55)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

10 mm

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

12.9(0.51)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension Dimension ⌀E:

5.5(0.22)

Dimension F:

19.0(0.75)
