SB-FC-M10-N2

Female Connectors of stainless steel 316SS, Metric 10, NPT Thread 1/8.

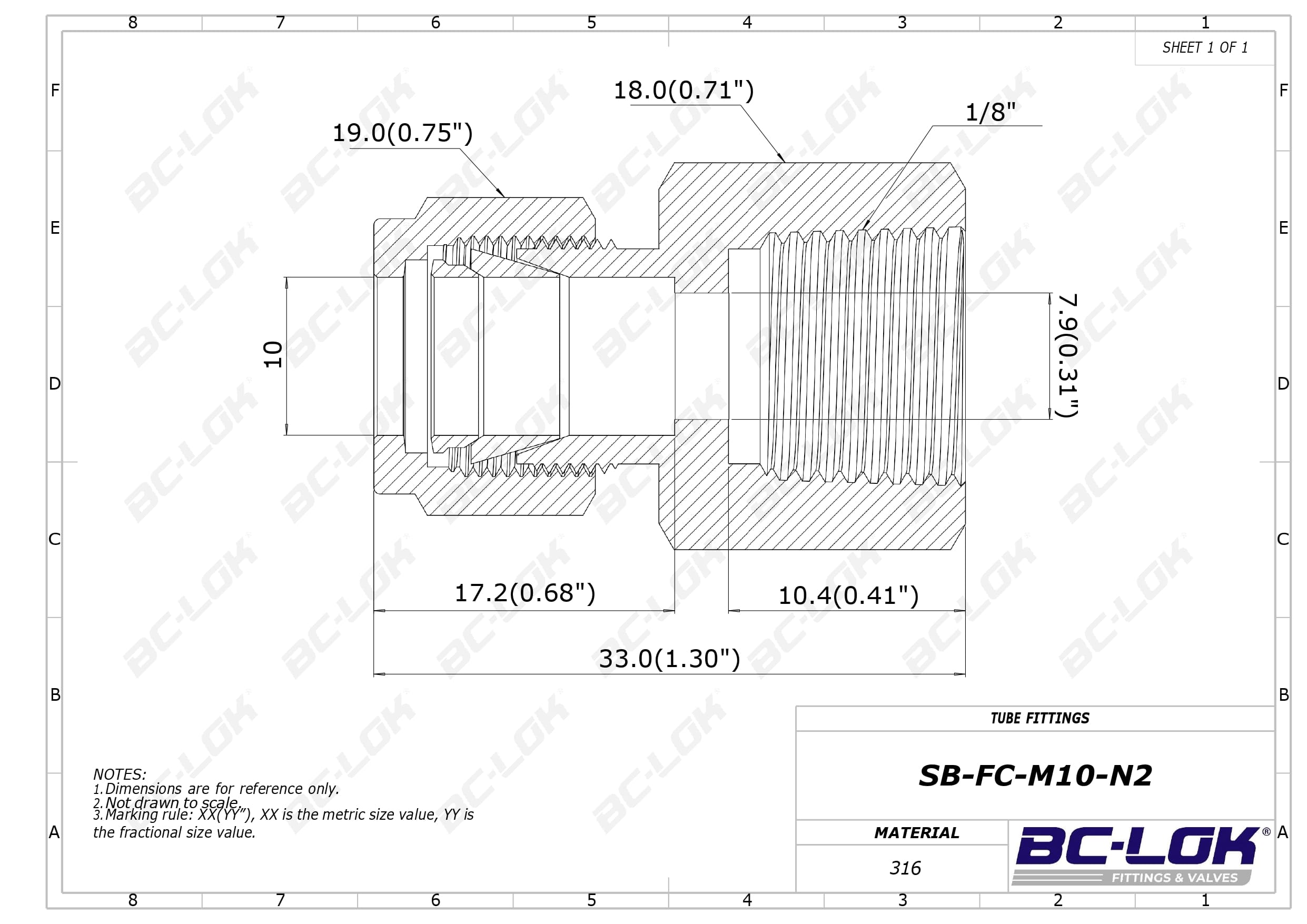

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

10 mm

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

10.4(0.41)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension ⌀E:

7.9(0.31)

Dimension F:

18.0(0.71)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-M10-N2	316SS	10 Metric	1/8 NPT Thread	10.4(0.41)	17.2(0.68)	19.0(0.75)	7.9(0.31)	18.0(0.71)	33.0(1.30)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

10 mm

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

10.4(0.41)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension Dimension ⌀E:

7.9(0.31)

Dimension F:

18.0(0.71)
