SB-FC-F6-RG6

Female Connectors of stainless steel 316SS, Fractional 3/8, ISO Parallel Thread 3/8.

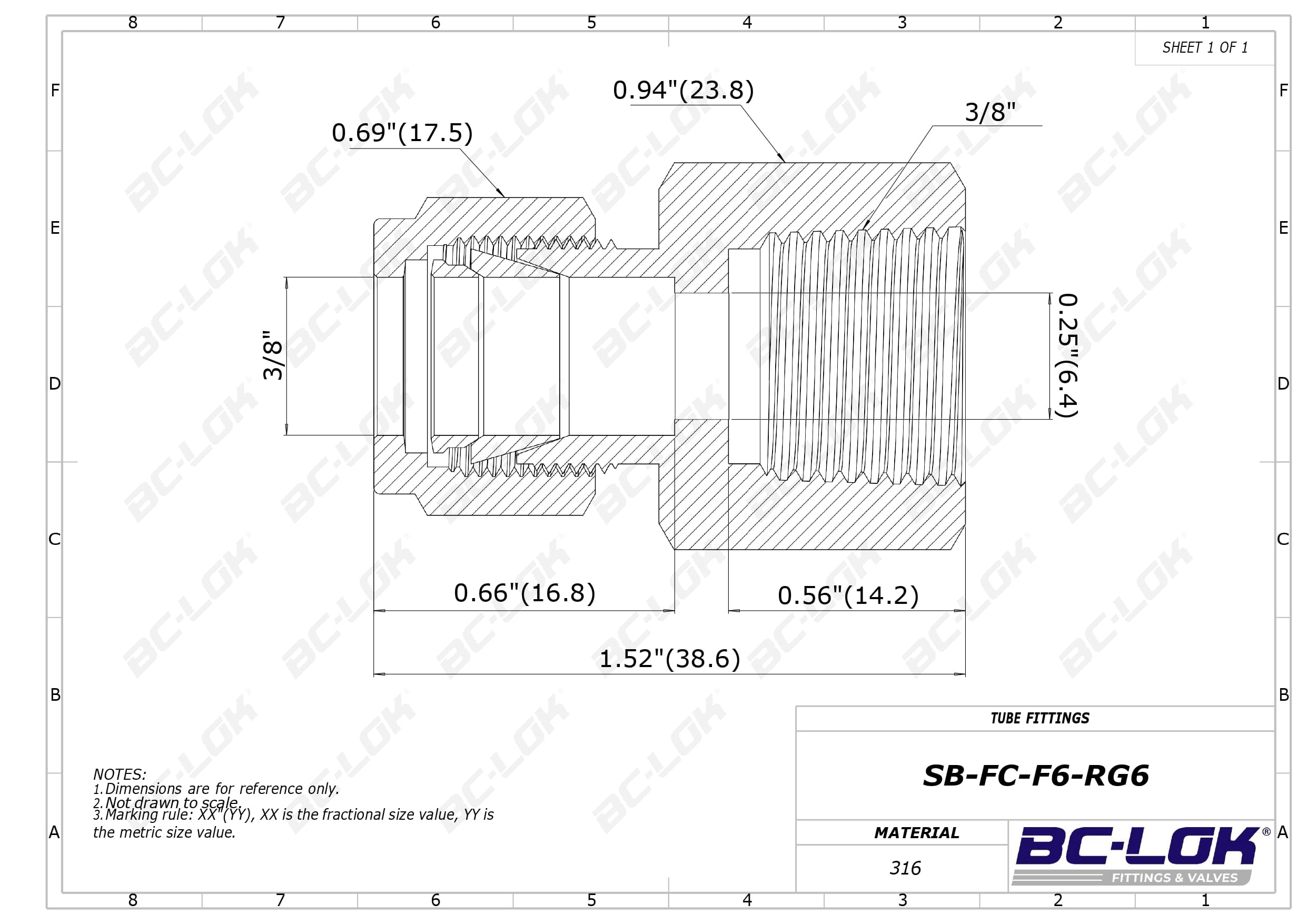

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

ISO Parallel Thread

Medida T:

3/8 ''

Medida P:

3/8 ''

Dimension inch.(mm)

Dimension B:

0.56(14.2)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension ⌀E:

0.25(6.4)

Dimension F:

0.94(23.8)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-F6-RG6	316SS	3/8 Fractional	3/8 ISO Parallel Thread	0.56(14.2)	0.66(16.8)	0.69(17.5)	0.25(6.4)	0.94(23.8)	1.52(38.6)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

ISO Parallel Thread

Medida T:

3/8 ''

Medida P:

3/8 ''

Dimension, in. (mm)

Dimension B:

0.56(14.2)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension Dimension ⌀E:

0.25(6.4)

Dimension F:

0.94(23.8)
