SB-FC-F4-RT8

Female Connectors of stainless steel 316SS, Fractional 1/4 x ISO Tapered Thread 1/2

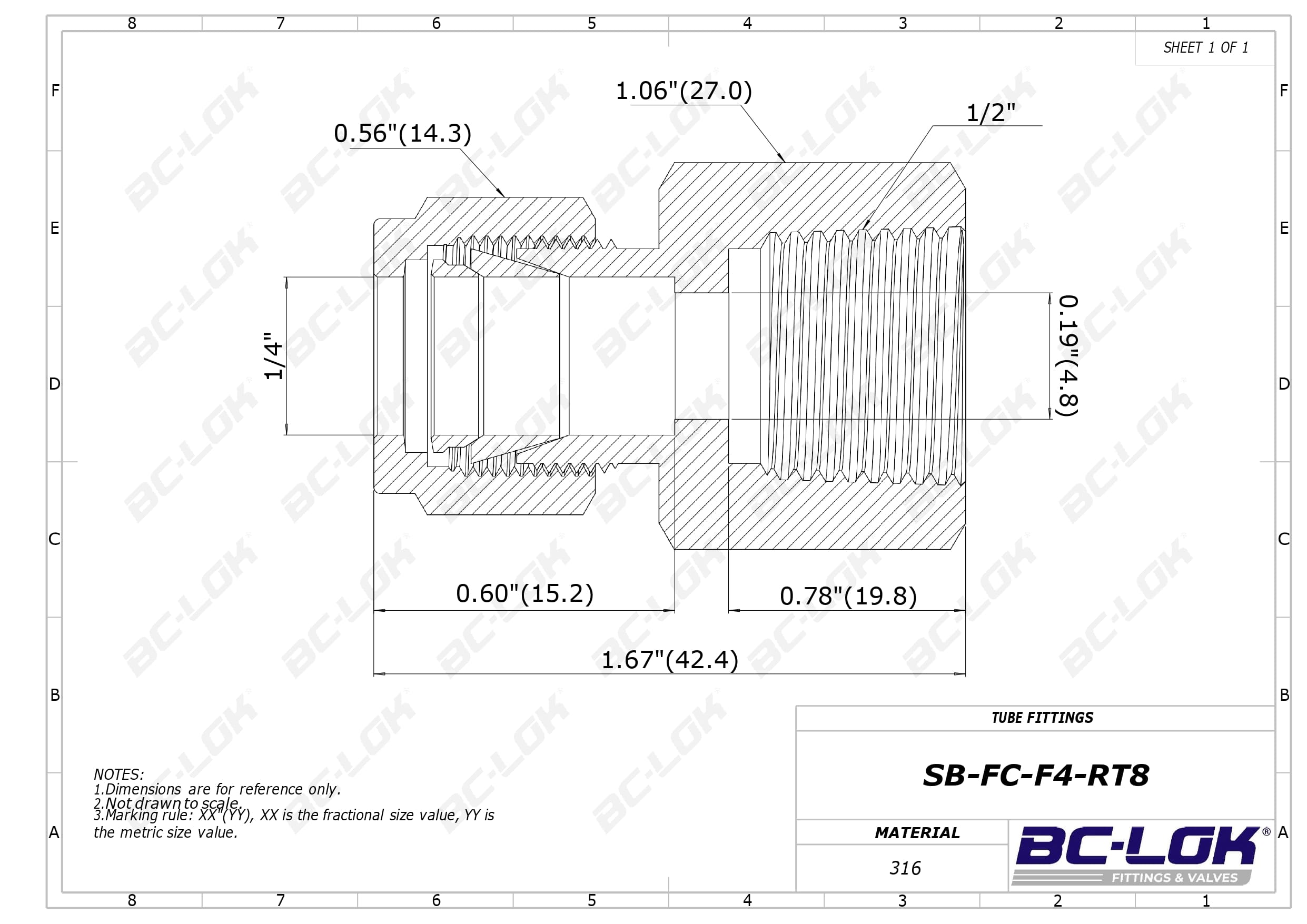

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

ISO Tapered Thread

Medida T:

1/4 ''

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

0.78(19.8)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension ⌀E:

0.19(4.8)

Dimension F:

1.06(27.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-F4-RT8	316SS	1/4 Fractional	1/2 ISO Tapered Thread	0.78(19.8)	0.60(15.2)	0.56(14.3)	0.19(4.8)	1.06(27.0)	1.67(42.4)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

ISO Tapered Thread

Medida T:

1/4 ''

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

0.78(19.8)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension Dimension ⌀E:

0.19(4.8)

Dimension F:

1.06(27.0)
