SB-FC-F4-MS16

Female Connectors of stainless steel 316SS, Fractional 1/4, Metric M16 x 1.5.

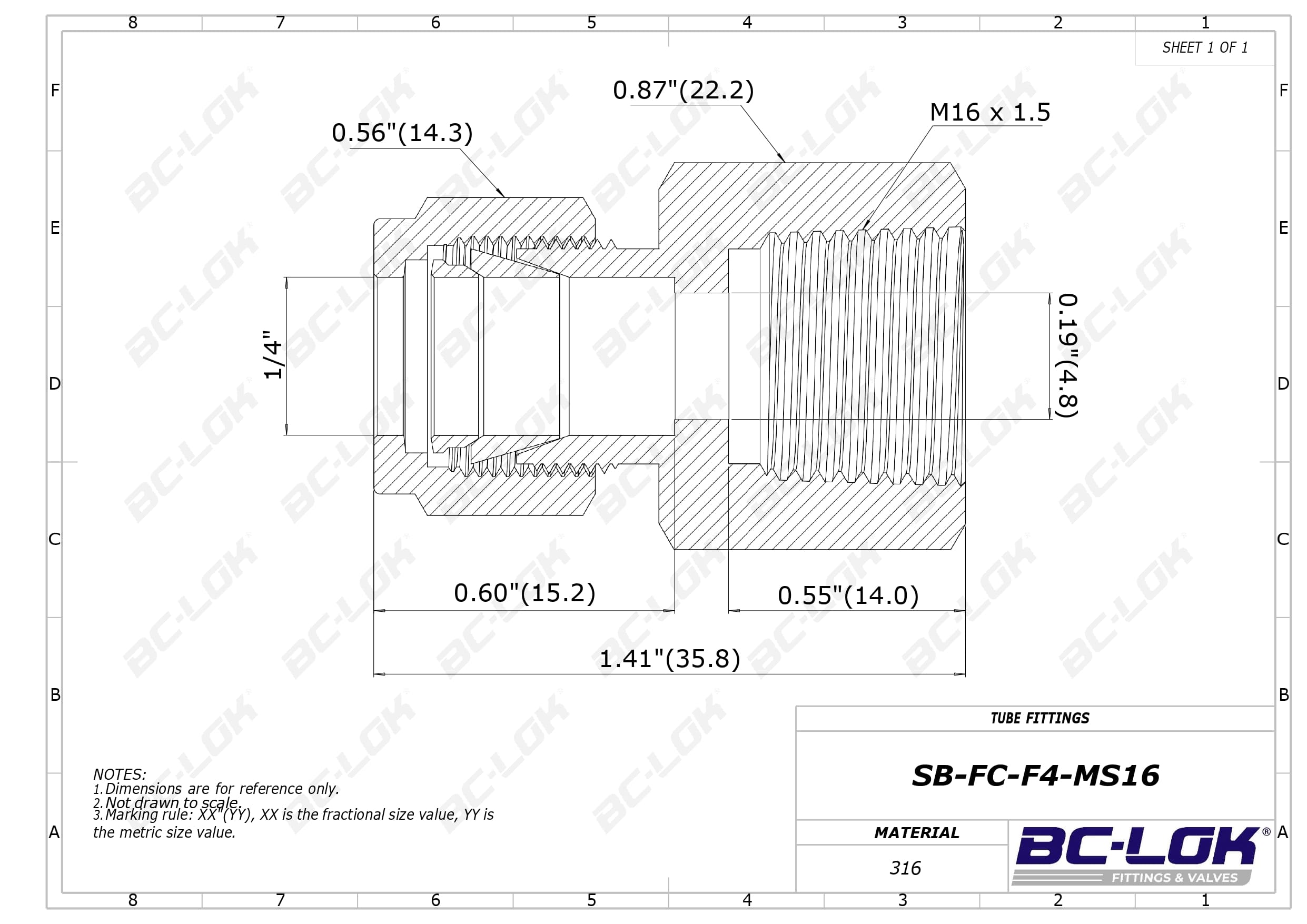

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

1/4 ''

Medida P:

M16 x 1.5 mm

Dimension inch.(mm)

Dimension B:

0.55(14.0)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension ⌀E:

0.19(4.8)

Dimension F:

0.87(22.2)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-FC-F4-MS16	316SS	1/4 Fractional	M16 x 1.5 Metric	0.55(14.0)	0.60(15.2)	0.56(14.3)	0.19(4.8)	0.87(22.2)	1.41(35.8)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

1/4 ''

Medida P:

M16 x 1.5 mm

Dimension, in. (mm)

Dimension B:

0.55(14.0)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension Dimension ⌀E:

0.19(4.8)

Dimension F:

0.87(22.2)
