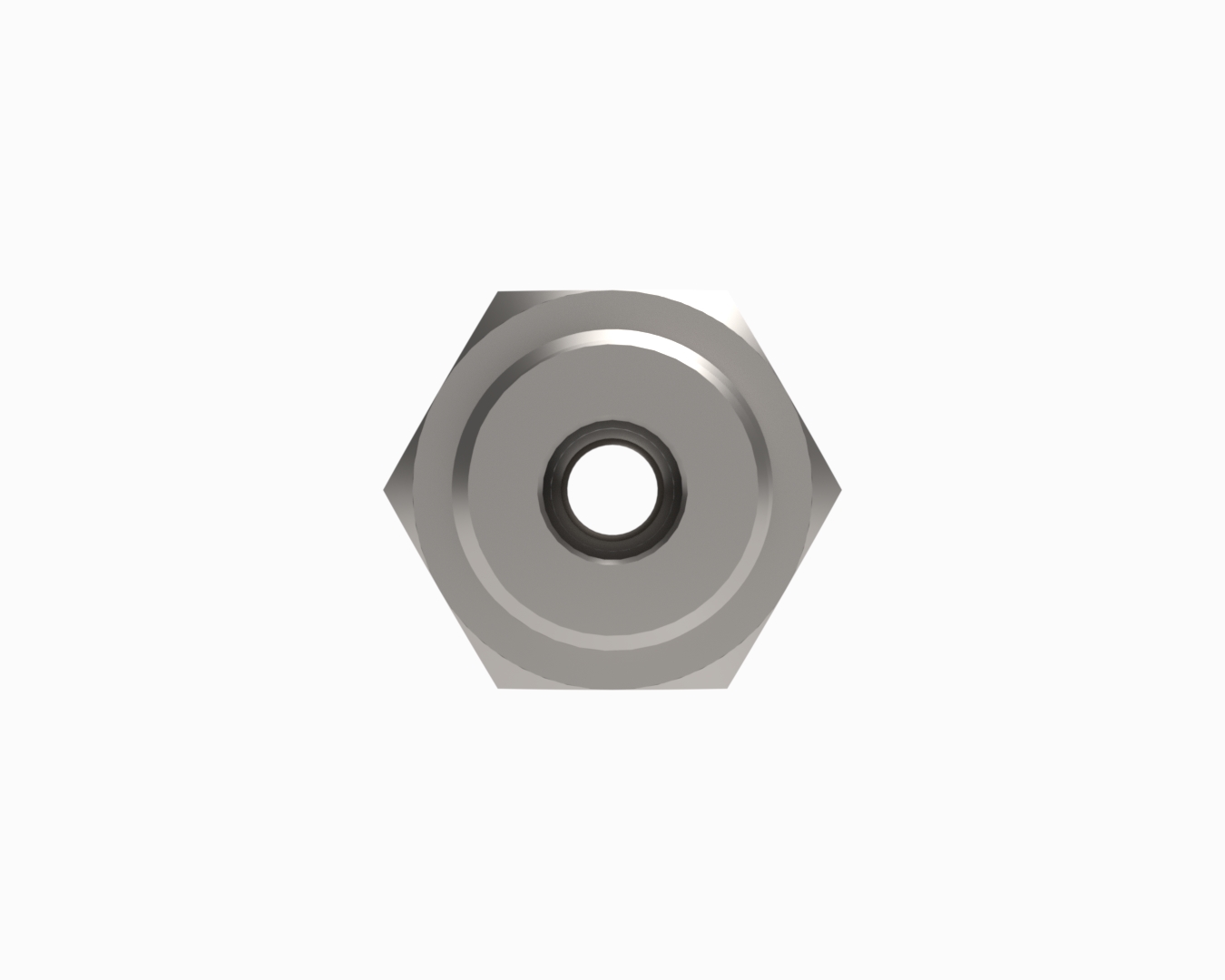

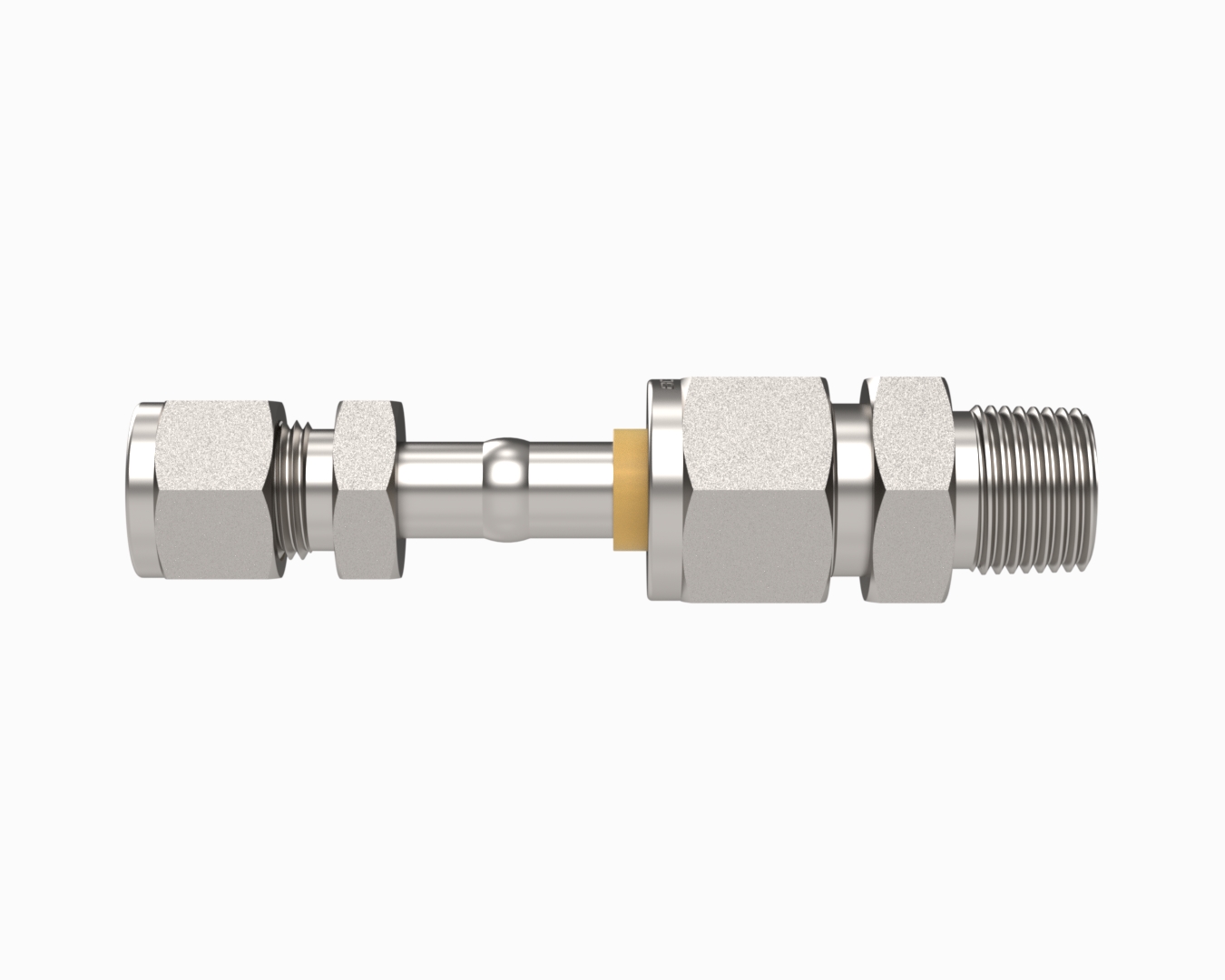

Imagen ilustrativa

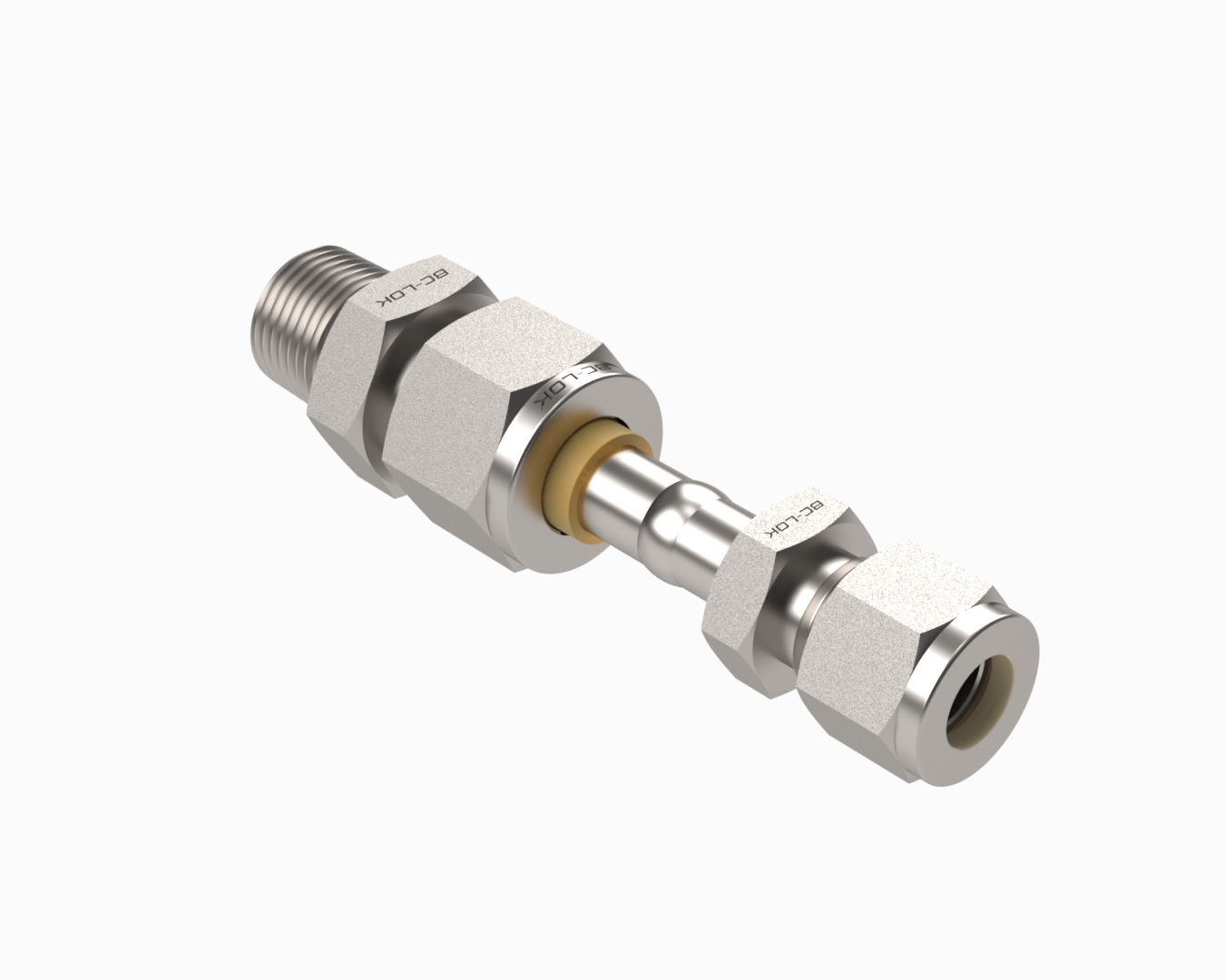

Imagen ilustrativa

SB-DF-M10-N6

Dielectric Fittings of stainless steel 316SS, Metric 10 x NPT Thread 3/8

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Metric

Conexión P2:

NPT Thread

Tamaño P1:

10 mm

Tamaño P2:

3/8 ''

Dimension inch.(mm)

Dimension D:

16.8(0.66)

Dimension E:

7.1(0.28)

Dimension F:

19.0(0.75)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
				D	E	F	L
SB-DF-M10-N6	316SS	10 Metric	3/8 NPT Thread	16.8(0.66)	7.1(0.28)	19.0(0.75)	94.7(3.73)

Descripción Técnica

Material:

316SS

Conexión P1:

Metric

Conexión P2:

NPT Thread

Tamaño P1:

10 mm

Tamaño P2:

3/8 ''

Dimension, in. (mm)

Dimension D:

16.8(0.66)

Dimension E:

7.1(0.28)

Dimension F:

19.0(0.75)
