SB-BUR-M8-M6

Bulkhead Reducing Unions of stainless steel 316SS, Metric 8, Metric 6.

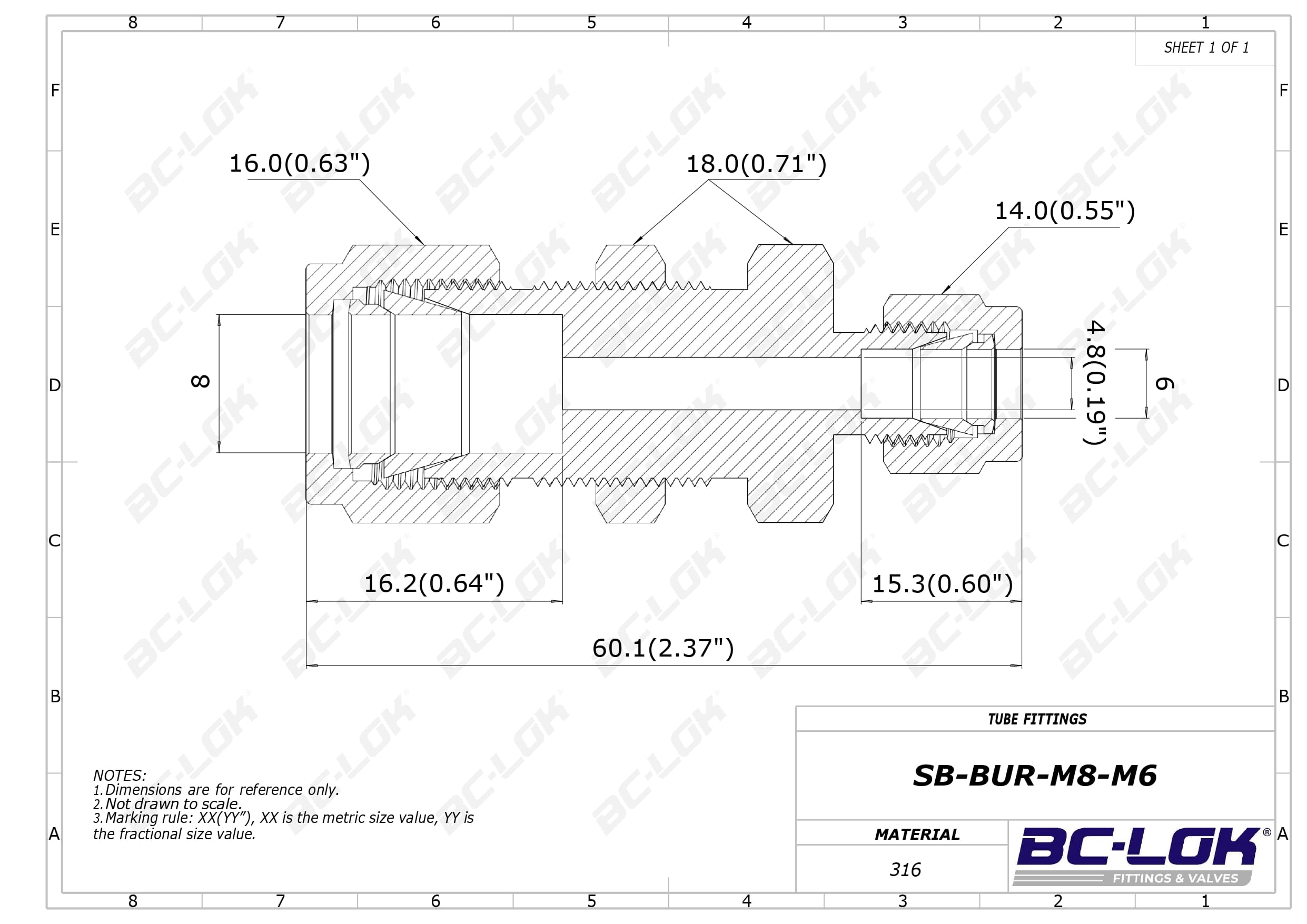

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

8 mm

Medida Tx:

6 mm

Dimension inch.(mm)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension ⌀E:

4.8(0.19)

Dimension F:

18.0(0.71)

Dimension G:

14.0(0.55)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	G	L	Cx
SB-BUR-M8-M6	316SS	8 Metric	6 Metric	16.2(0.64)	16.0(0.63)	4.8(0.19)	18.0(0.71)	14.0(0.55)	60.1(2.37)	15.3(0.60)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

8 mm

Medida Tx:

6 mm

Dimension, in. (mm)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension Dimension ⌀E:

4.8(0.19)

Dimension F:

18.0(0.71)

Dimension G:

14.0(0.55)

Dimension Dimension Cx:

15.3(0.60)
