SB-BU-M8

Bulkhead Unions of stainless steel 316SS, Metric 8.

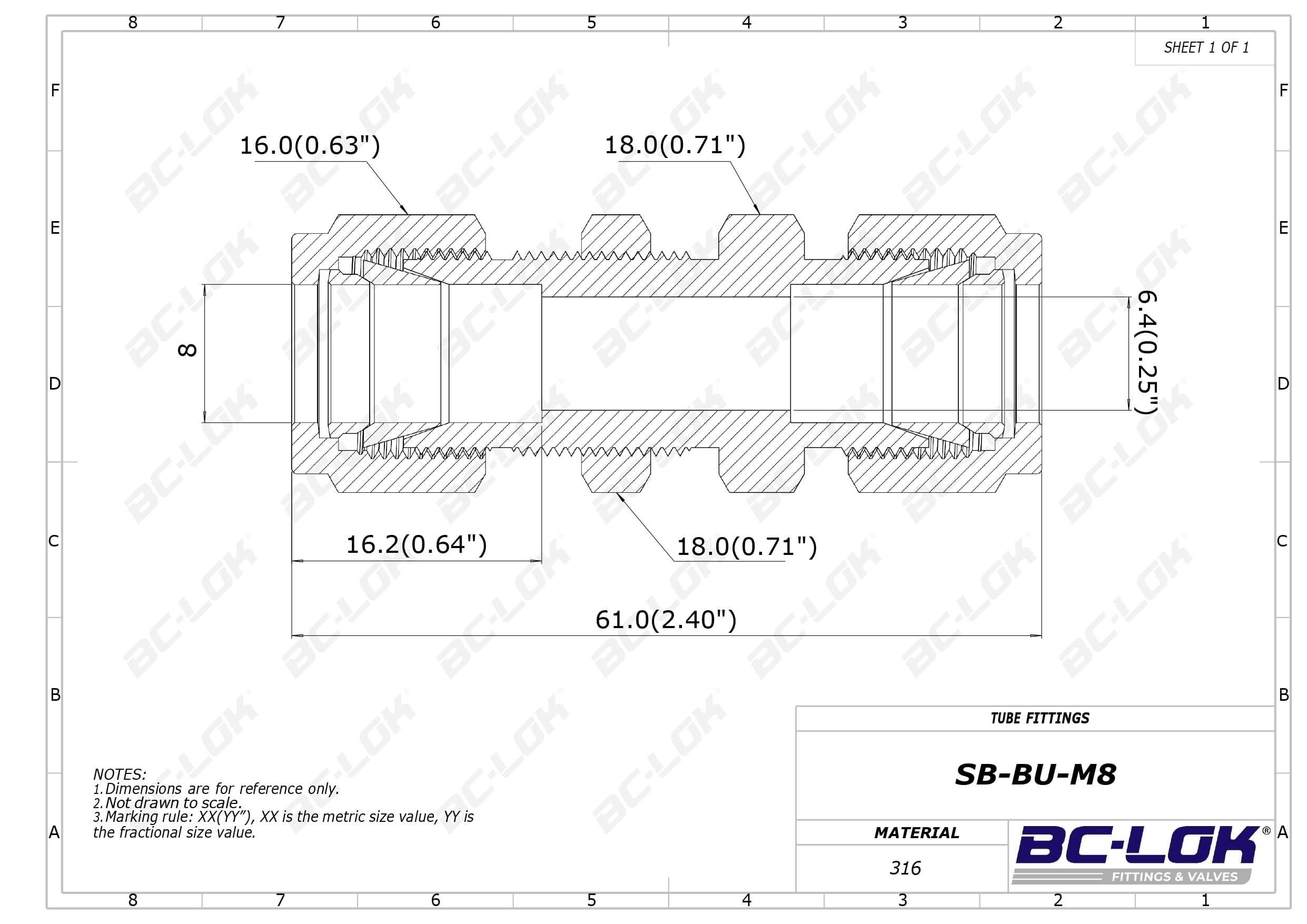

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

8 mm

Dimension inch.(mm)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension ⌀E:

6.4(0.25)

Dimension F:

18.0(0.71)

Dimension G:

18.0(0.71)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	G	L
SB-BU-M8	316SS	8 Metric	16.2(0.64)	16.0(0.63)	6.4(0.25)	18.0(0.71)	18.0(0.71)	61.0(2.40)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

8 mm

Dimension, in. (mm)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension Dimension ⌀E:

6.4(0.25)

Dimension F:

18.0(0.71)

Dimension G:

18.0(0.71)
