SB-BU-M6

Bulkhead Unions of stainless steel 316SS, Metric 6.

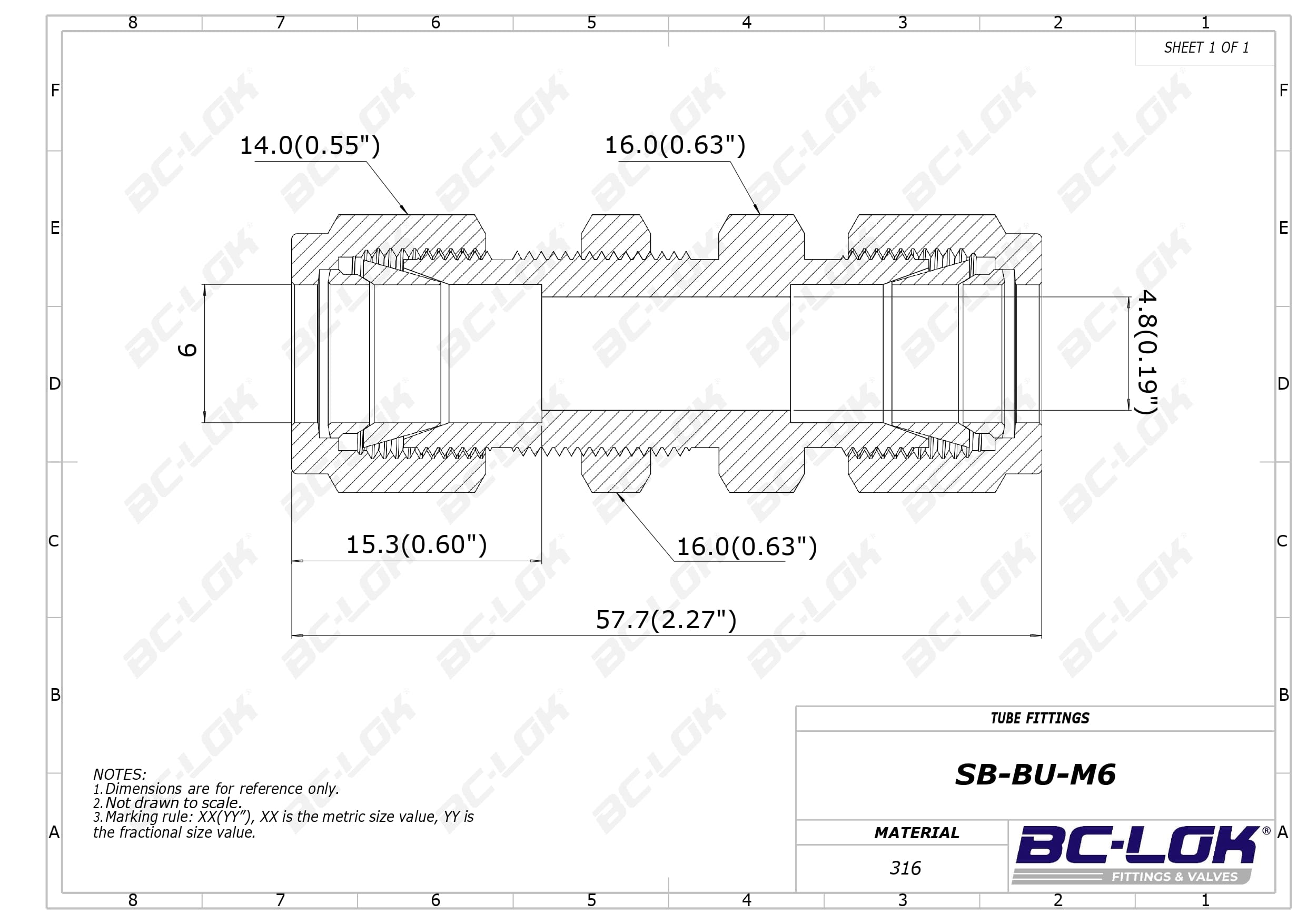

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

6 mm

Dimension inch.(mm)

Dimension C:

15.3(0.60)

Dimension D:

14.0(0.55)

Dimension ⌀E:

4.8(0.19)

Dimension F:

16.0(0.63)

Dimension G:

16.0(0.63)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	G	L
SB-BU-M6	316SS	6 Metric	15.3(0.60)	14.0(0.55)	4.8(0.19)	16.0(0.63)	16.0(0.63)	57.7(2.27)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

6 mm

Dimension, in. (mm)

Dimension C:

15.3(0.60)

Dimension D:

14.0(0.55)

Dimension Dimension ⌀E:

4.8(0.19)

Dimension F:

16.0(0.63)

Dimension G:

16.0(0.63)
