SB-BU-M3

Bulkhead Unions of stainless steel 316SS, Metric 3.

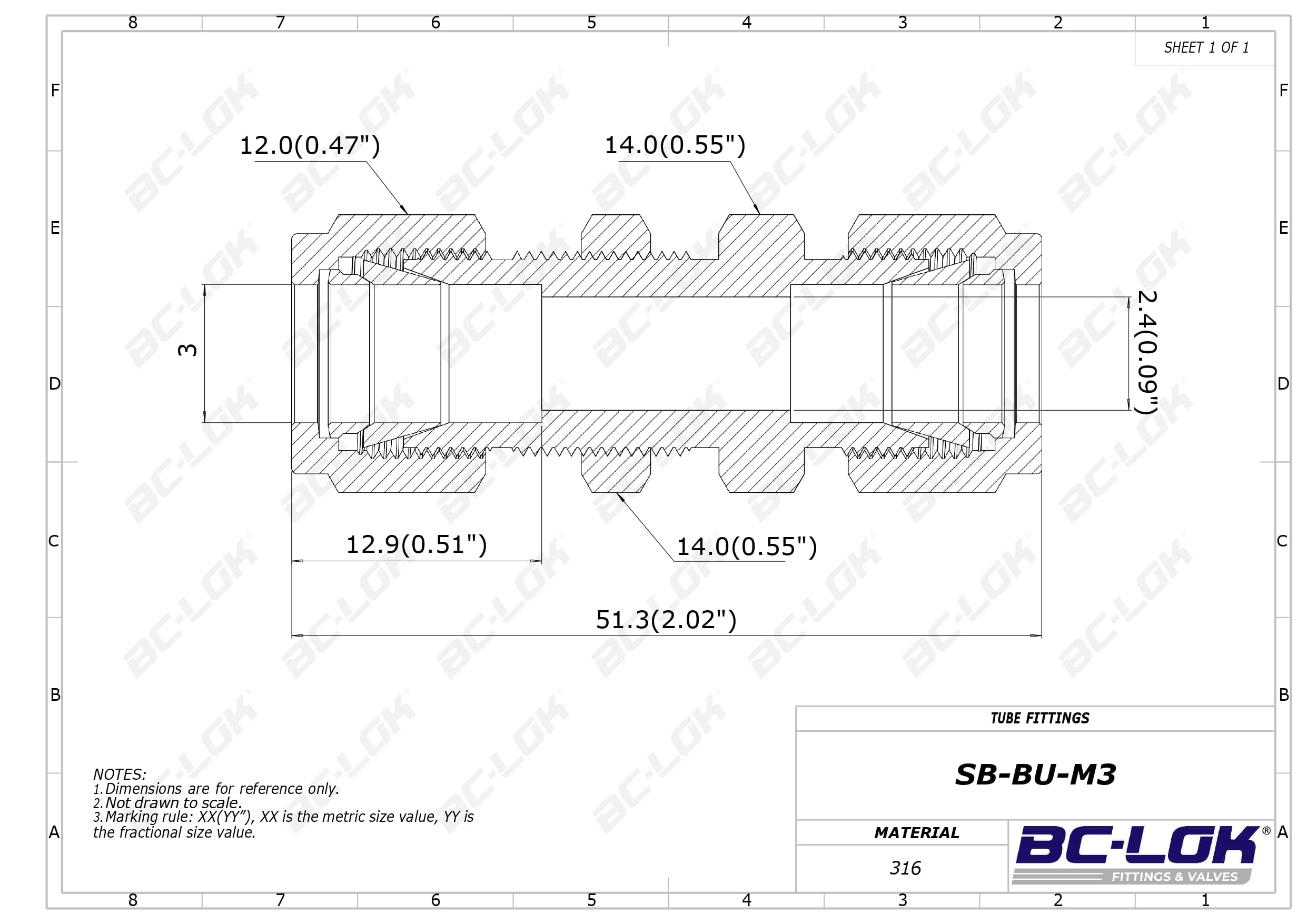

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

3 mm

Dimension inch.(mm)

Dimension C:

12.9(0.51)

Dimension D:

12.0(0.47)

Dimension ⌀E:

2.4(0.09)

Dimension F:

14.0(0.55)

Dimension G:

14.0(0.55)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	G	L
SB-BU-M3	316SS	3 Metric	12.9(0.51)	12.0(0.47)	2.4(0.09)	14.0(0.55)	14.0(0.55)	51.3(2.02)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

3 mm

Dimension, in. (mm)

Dimension C:

12.9(0.51)

Dimension D:

12.0(0.47)

Dimension Dimension ⌀E:

2.4(0.09)

Dimension F:

14.0(0.55)

Dimension G:

14.0(0.55)
