SB-BU-M25

Bulkhead Unions of stainless steel 316SS, Metric 25.

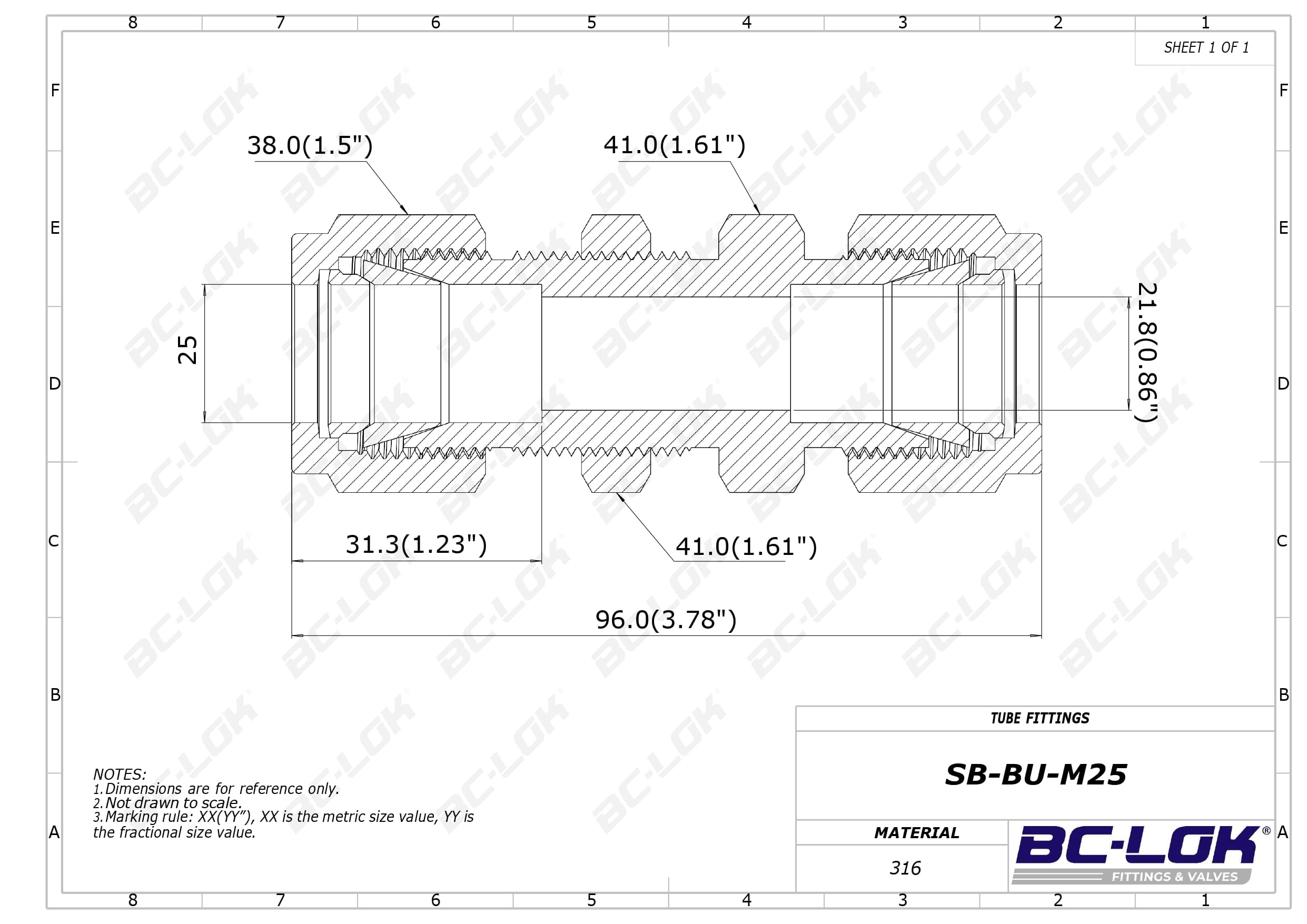

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

25 mm

Dimension inch.(mm)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.5)

Dimension ⌀E:

21.8(0.86)

Dimension F:

41.0(1.61)

Dimension G:

41.0(1.61)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	G	L
SB-BU-M25	316SS	25 Metric	31.3(1.23)	38.0(1.5)	21.8(0.86)	41.0(1.61)	41.0(1.61)	96.0(3.78)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

25 mm

Dimension, in. (mm)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.5)

Dimension Dimension ⌀E:

21.8(0.86)

Dimension F:

41.0(1.61)

Dimension G:

41.0(1.61)
