SB-BU-M18

Bulkhead Unions of stainless steel 316SS, Metric 18.

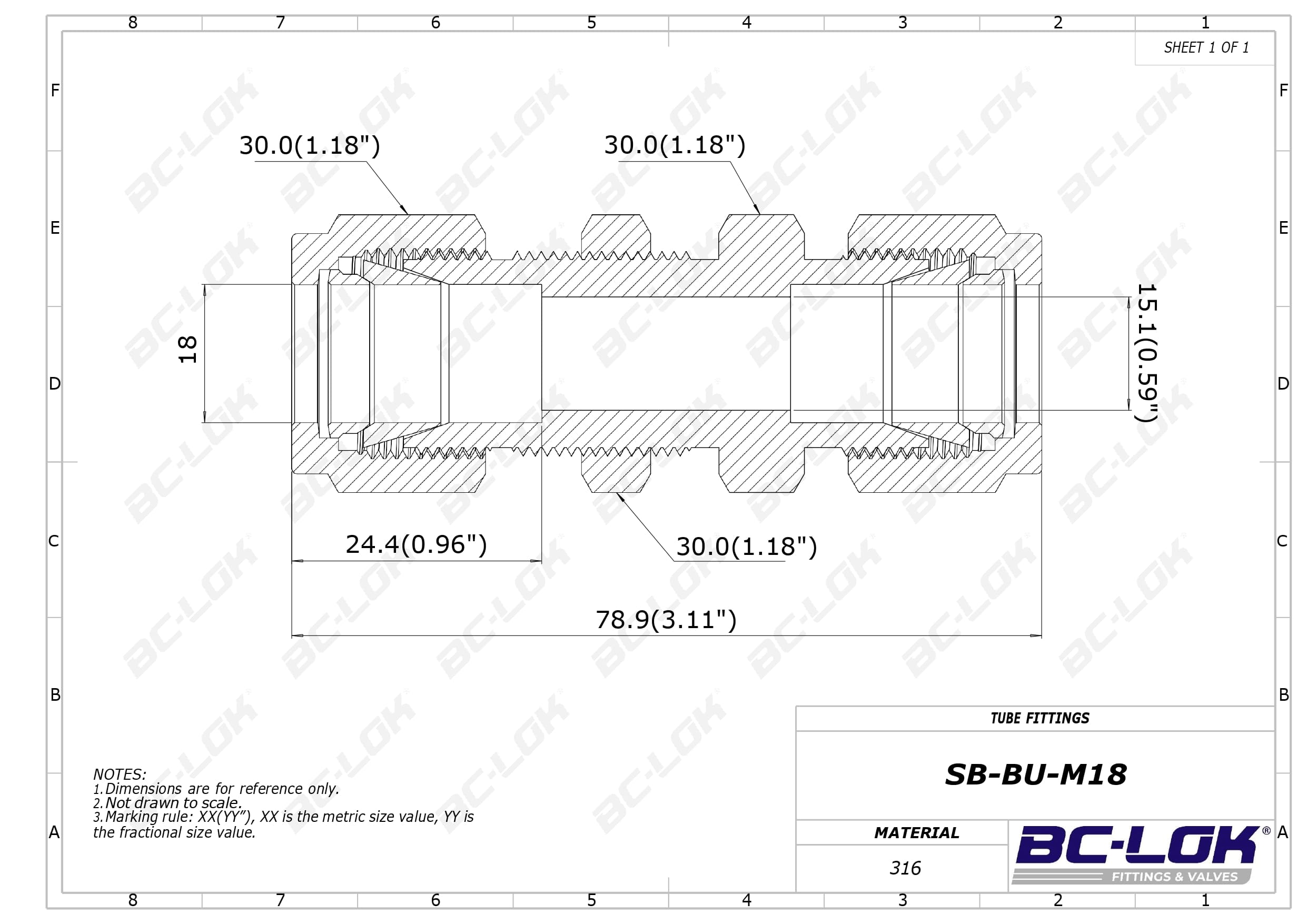

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

18 mm

Dimension inch.(mm)

Dimension C:

24.4(0.96)

Dimension D:

30.0(1.18)

Dimension ⌀E:

15.1(0.59)

Dimension F:

30.0(1.18)

Dimension G:

30.0(1.18)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	G	L
SB-BU-M18	316SS	18 Metric	24.4(0.96)	30.0(1.18)	15.1(0.59)	30.0(1.18)	30.0(1.18)	78.9(3.11)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

18 mm

Dimension, in. (mm)

Dimension C:

24.4(0.96)

Dimension D:

30.0(1.18)

Dimension Dimension ⌀E:

15.1(0.59)

Dimension F:

30.0(1.18)

Dimension G:

30.0(1.18)
