SB-BU-F24

Bulkhead Unions of stainless steel 316SS, Fractional 1 1/2.

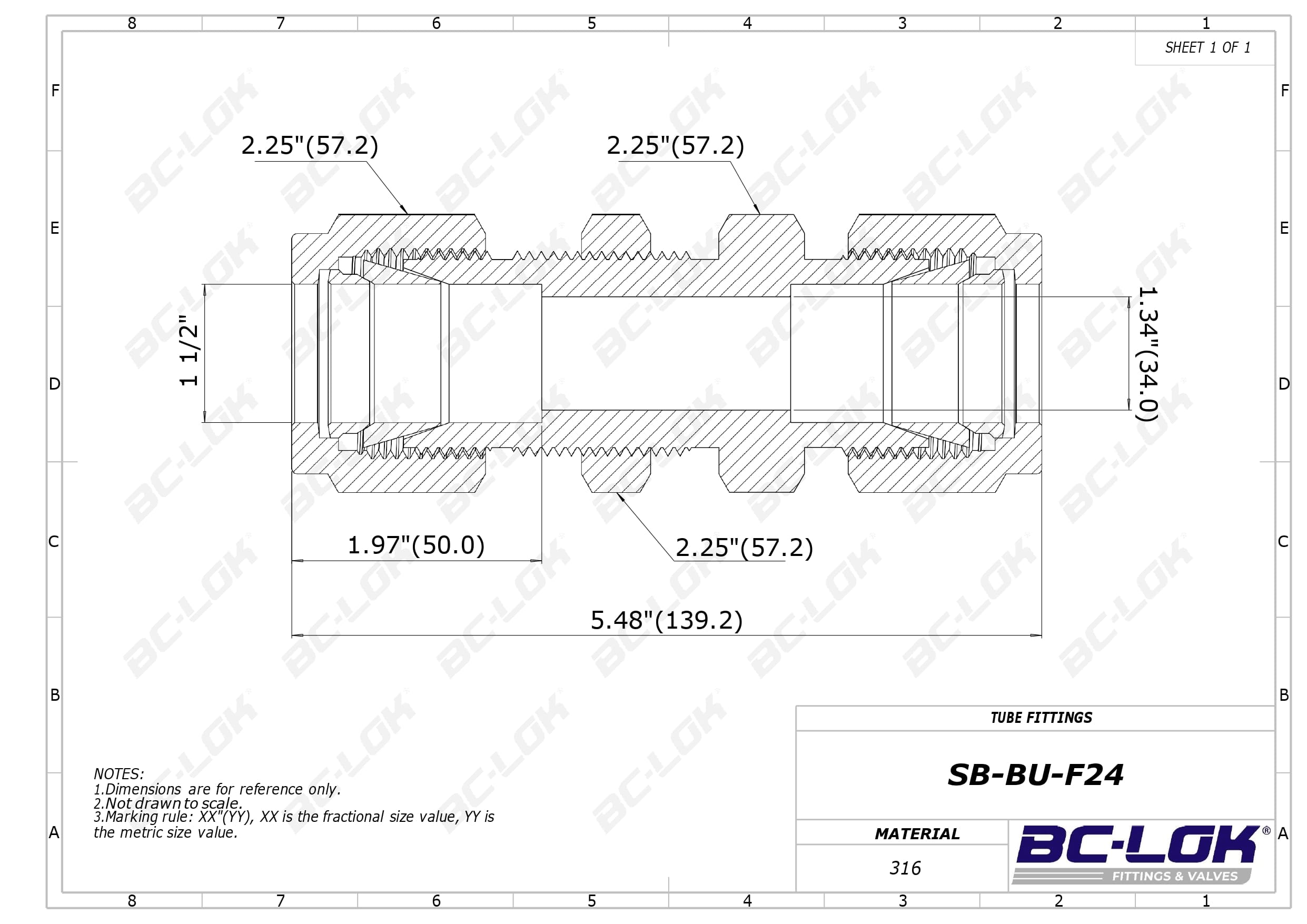

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Medida T:

1 1/2 ''

Dimension inch.(mm)

Dimension C:

1.97(50.0)

Dimension D:

2.25(57.2)

Dimension ⌀E:

1.34(34.0)

Dimension F:

2.25(57.2)

Dimension G:

2.25(57.2)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	G	L
SB-BU-F24	316SS	1 1/2 Fractional	1.97(50.0)	2.25(57.2)	1.34(34.0)	2.25(57.2)	2.25(57.2)	5.48(139.2)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Medida T:

1 1/2 ''

Dimension, in. (mm)

Dimension C:

1.97(50.0)

Dimension D:

2.25(57.2)

Dimension Dimension ⌀E:

1.34(34.0)

Dimension F:

2.25(57.2)

Dimension G:

2.25(57.2)
