SB-BU-F14

Bulkhead Unions of stainless steel 316SS, Fractional 7/8.

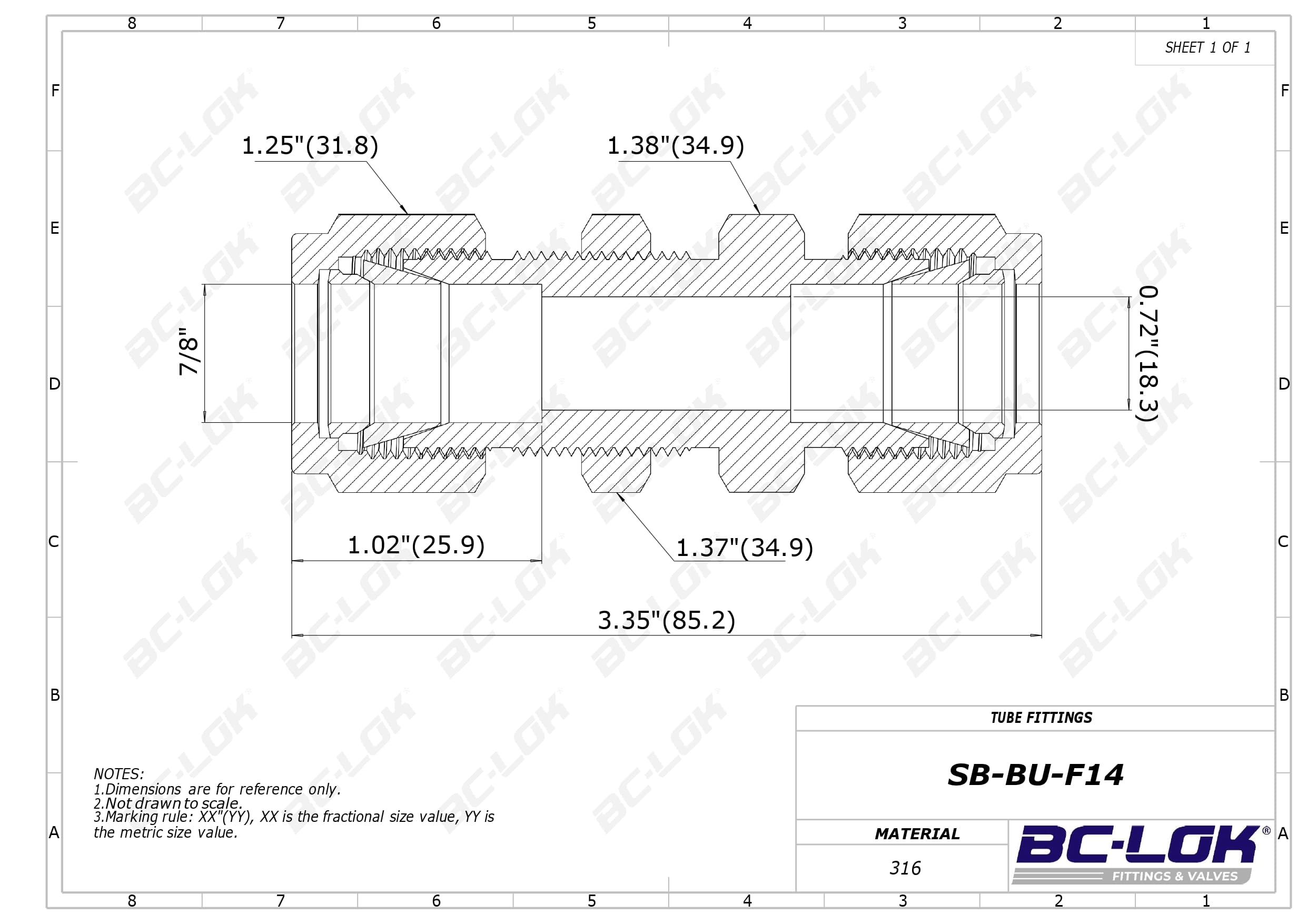

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Medida T:

7/8 ''

Dimension inch.(mm)

Dimension C:

1.02(25.9)

Dimension D:

1.25(31.8)

Dimension ⌀E:

0.72(18.3)

Dimension F:

1.38(34.9)

Dimension G:

1.37(34.9)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	G	L
SB-BU-F14	316SS	7/8 Fractional	1.02(25.9)	1.25(31.8)	0.72(18.3)	1.38(34.9)	1.37(34.9)	3.35(85.2)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Medida T:

7/8 ''

Dimension, in. (mm)

Dimension C:

1.02(25.9)

Dimension D:

1.25(31.8)

Dimension Dimension ⌀E:

0.72(18.3)

Dimension F:

1.38(34.9)

Dimension G:

1.37(34.9)
