SB-BMC-F8-N2

Bulkhead Male Connectors of stainless steel 316SS, Fractional 1/2, NPT Thread 1/8.

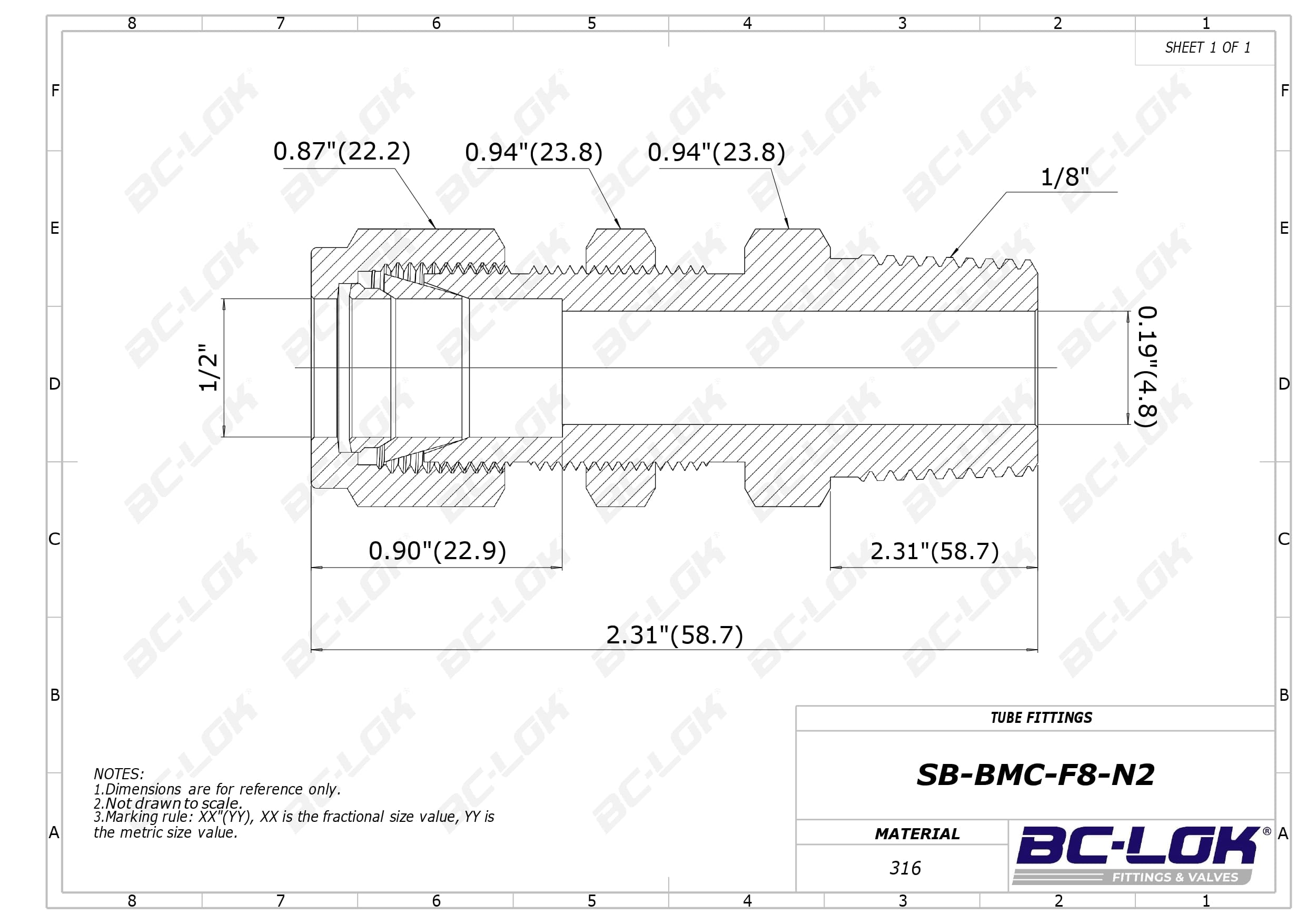

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1/2 ''

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

2.31(58.7)

Dimension C:

0.90(22.9)

Dimension D:

0.87(22.2)

Dimension ⌀E:

0.19(4.8)

Dimension F:

0.94(23.8)

Dimension G:

0.94(23.8)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F8-N2	316SS	1/2 Fractional	1/8 NPT Thread	2.31(58.7)	0.90(22.9)	0.87(22.2)	0.19(4.8)	0.94(23.8)	0.94(23.8)	2.31(58.7)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1/2 ''

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

2.31(58.7)

Dimension C:

0.90(22.9)

Dimension D:

0.87(22.2)

Dimension Dimension ⌀E:

0.19(4.8)

Dimension F:

0.94(23.8)

Dimension G:

0.94(23.8)
