SB-BMC-F8-AN8

Bulkhead Flared Connectors of stainless steel 316SS, Fractional 1/2, 37° Flared 1/2.

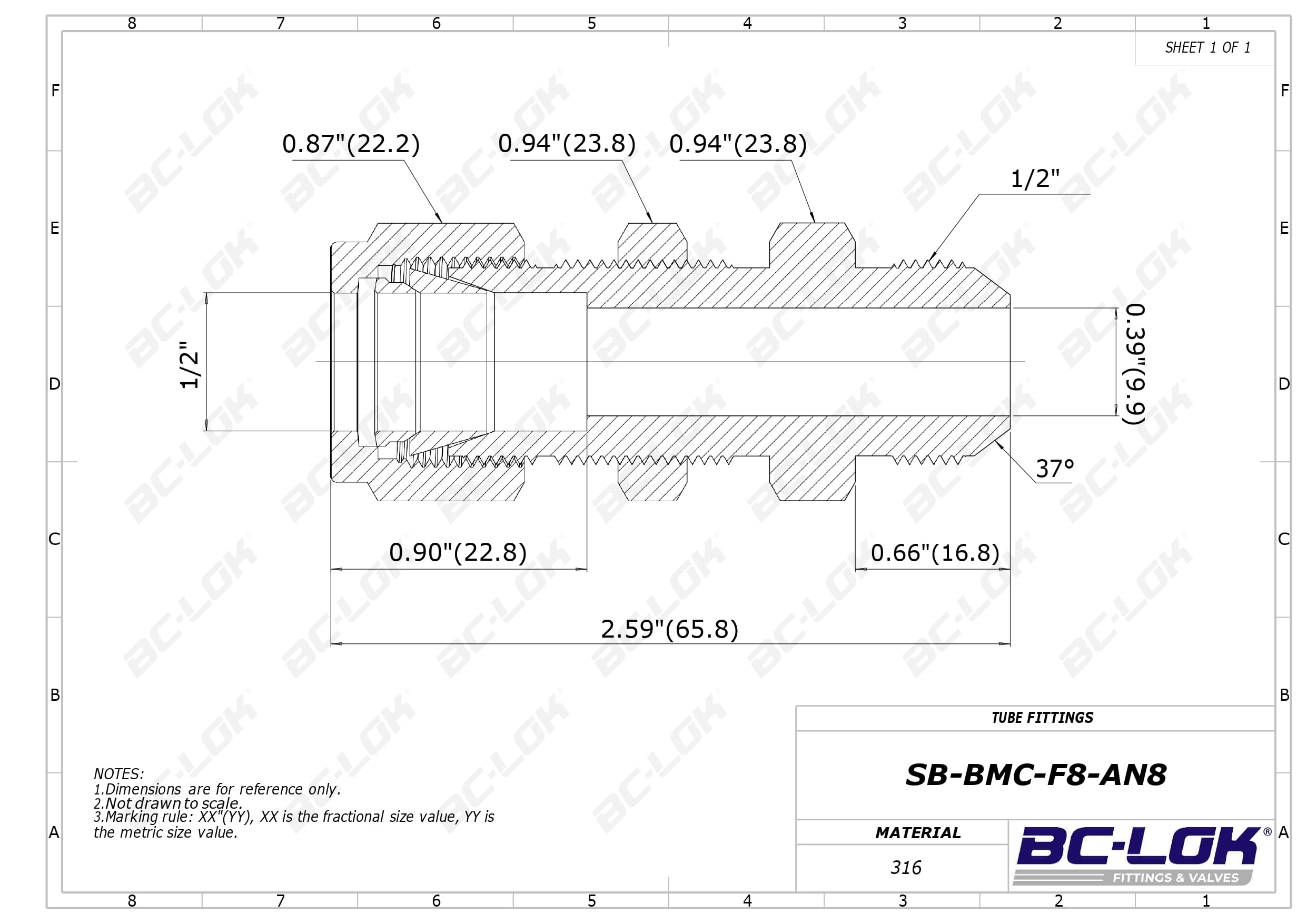

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

1/2 ''

Tamaño P2:

1/2 ''

Dimension inch.(mm)

Dimension B:

0.66(16.8)

Dimension C:

0.90(22.8)

Dimension D:

0.87(22.2)

Dimension E:

0.39(9.9)

Dimension F:

0.94(23.8)

Dimension G:

0.94(23.8)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F8-AN8	316SS	1/2 Fractional	1/2 37° Flared	0.66(16.8)	0.90(22.8)	0.87(22.2)	0.39(9.9)	0.94(23.8)	0.94(23.8)	2.59(65.8)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

1/2 ''

Tamaño P2:

1/2 ''

Dimension, in. (mm)

Dimension B:

0.66(16.8)

Dimension C:

0.90(22.8)

Dimension D:

0.87(22.2)

Dimension E:

0.39(9.9)

Dimension F:

0.94(23.8)

Dimension G:

0.94(23.8)
