SB-BMC-F6-N8

Bulkhead Male Connectors of stainless steel 316SS, Fractional 3/8, NPT Thread 1/2.

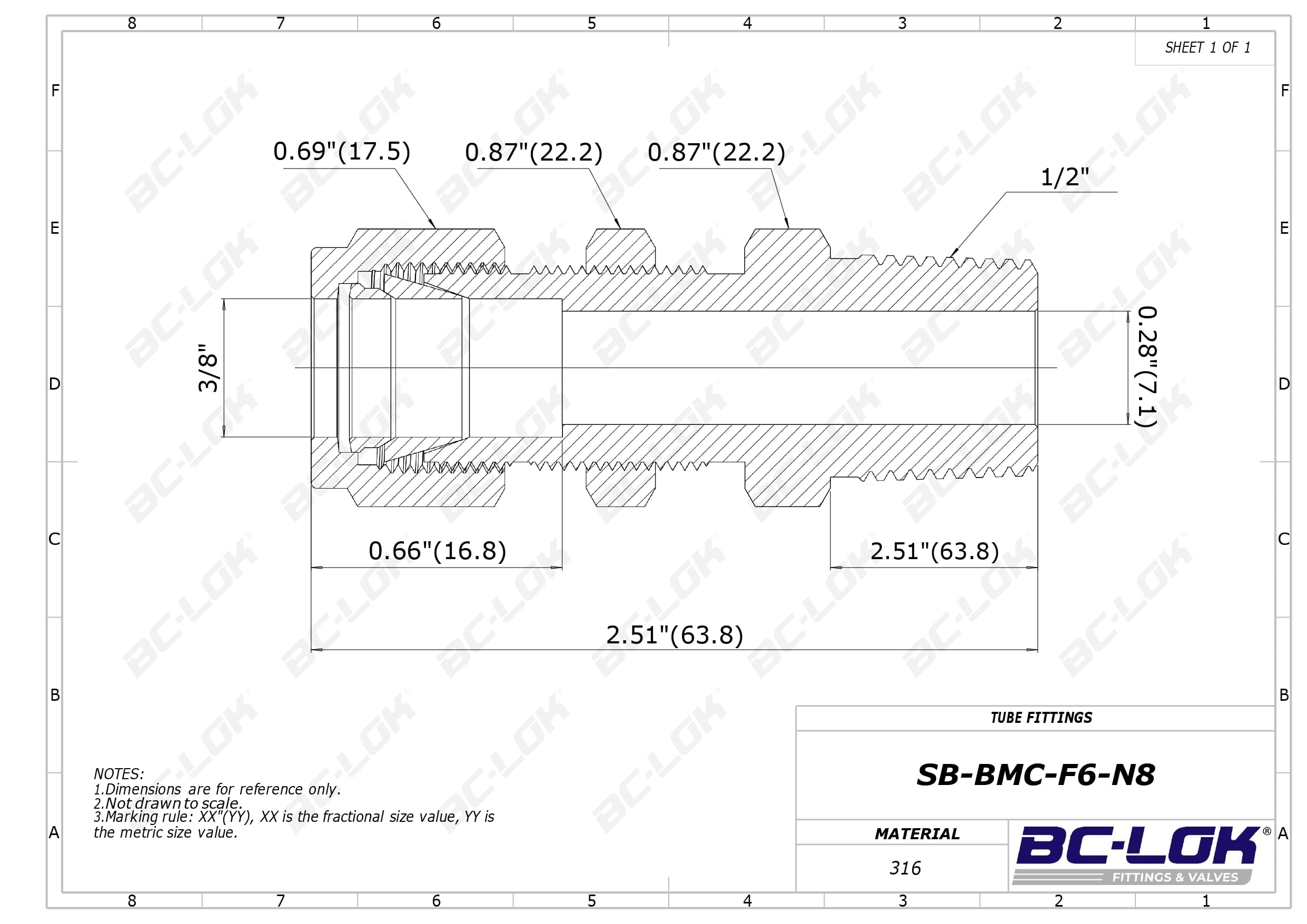

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

3/8 ''

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

2.51(63.8)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension ⌀E:

0.28(7.1)

Dimension F:

0.87(22.2)

Dimension G:

0.87(22.2)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F6-N8	316SS	3/8 Fractional	1/2 NPT Thread	2.51(63.8)	0.66(16.8)	0.69(17.5)	0.28(7.1)	0.87(22.2)	0.87(22.2)	2.51(63.8)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

3/8 ''

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

2.51(63.8)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension Dimension ⌀E:

0.28(7.1)

Dimension F:

0.87(22.2)

Dimension G:

0.87(22.2)
