SB-BMC-F5-N2

Bulkhead Male Connectors of stainless steel 316SS, Fractional 5/16, NPT Thread 1/8.

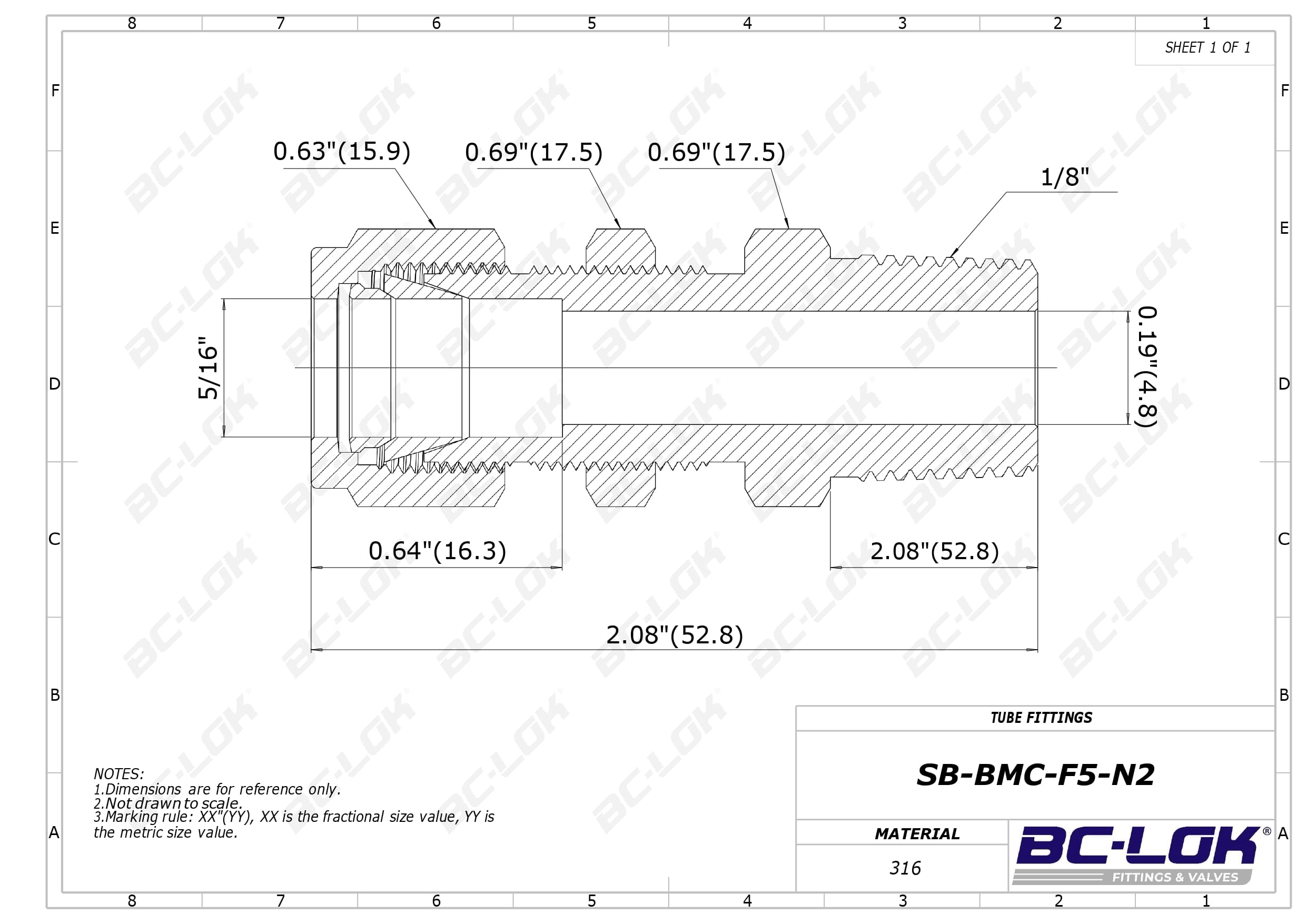

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/16 ''

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

2.08(52.8)

Dimension C:

0.64(16.3)

Dimension D:

0.63(15.9)

Dimension ⌀E:

0.19(4.8)

Dimension F:

0.69(17.5)

Dimension G:

0.69(17.5)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F5-N2	316SS	5/16 Fractional	1/8 NPT Thread	2.08(52.8)	0.64(16.3)	0.63(15.9)	0.19(4.8)	0.69(17.5)	0.69(17.5)	2.08(52.8)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/16 ''

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

2.08(52.8)

Dimension C:

0.64(16.3)

Dimension D:

0.63(15.9)

Dimension Dimension ⌀E:

0.19(4.8)

Dimension F:

0.69(17.5)

Dimension G:

0.69(17.5)
