SB-BMC-F5-AN5

Bulkhead Flared Connectors of stainless steel 316SS, Fractional 5/16, 37° Flared 5/16.

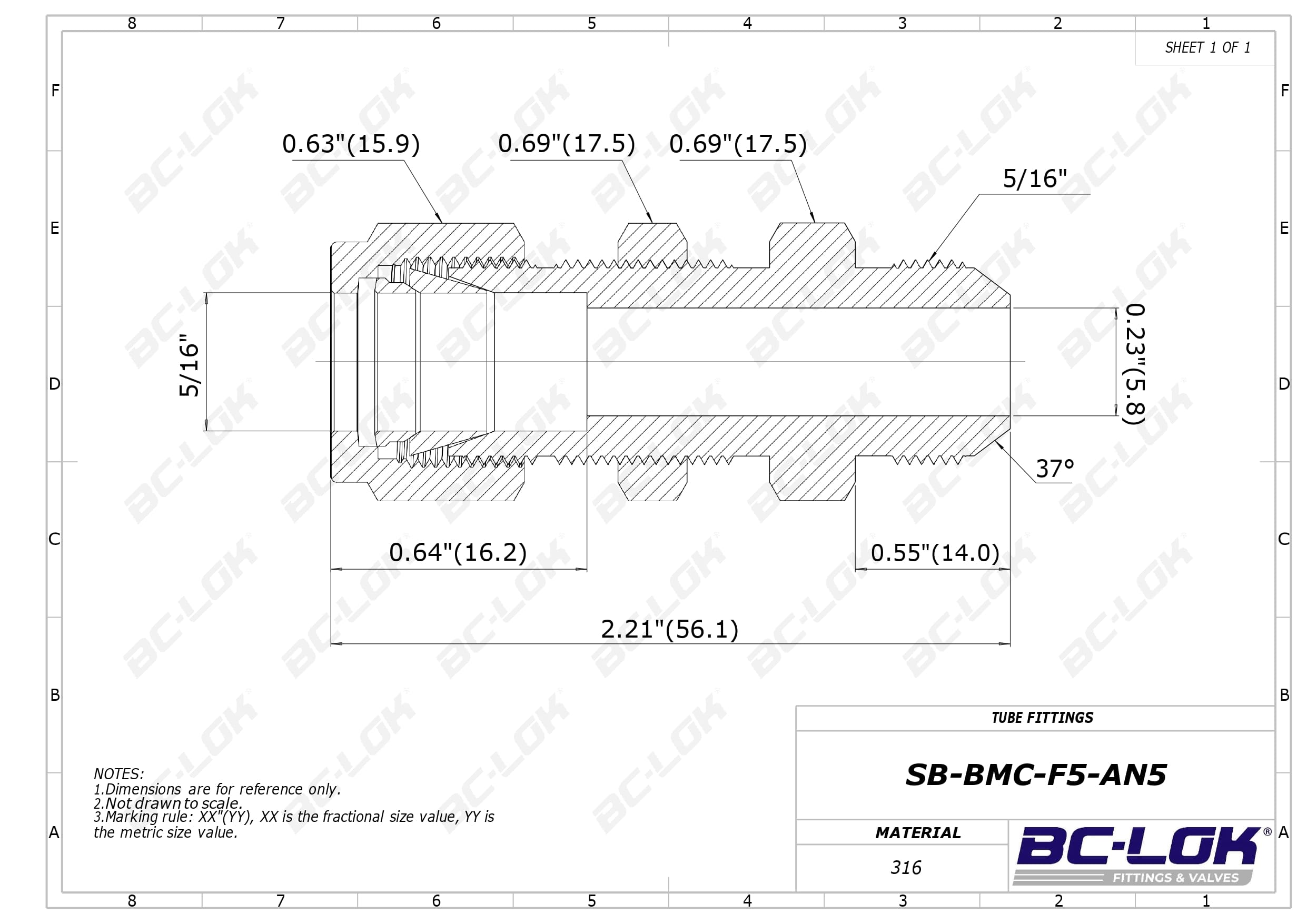

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

5/16 ''

Tamaño P2:

5/16 ''

Dimension inch.(mm)

Dimension B:

0.55(14.0)

Dimension C:

0.64(16.2)

Dimension D:

0.63(15.9)

Dimension E:

0.23(5.8)

Dimension F:

0.69(17.5)

Dimension G:

0.69(17.5)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F5-AN5	316SS	5/16 Fractional	5/16 37° Flared	0.55(14.0)	0.64(16.2)	0.63(15.9)	0.23(5.8)	0.69(17.5)	0.69(17.5)	2.21(56.1)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

5/16 ''

Tamaño P2:

5/16 ''

Dimension, in. (mm)

Dimension B:

0.55(14.0)

Dimension C:

0.64(16.2)

Dimension D:

0.63(15.9)

Dimension E:

0.23(5.8)

Dimension F:

0.69(17.5)

Dimension G:

0.69(17.5)
