SB-BMC-F4-N8

Bulkhead Male Connectors of stainless steel 316SS, Fractional 1/4, NPT Thread 1/2.

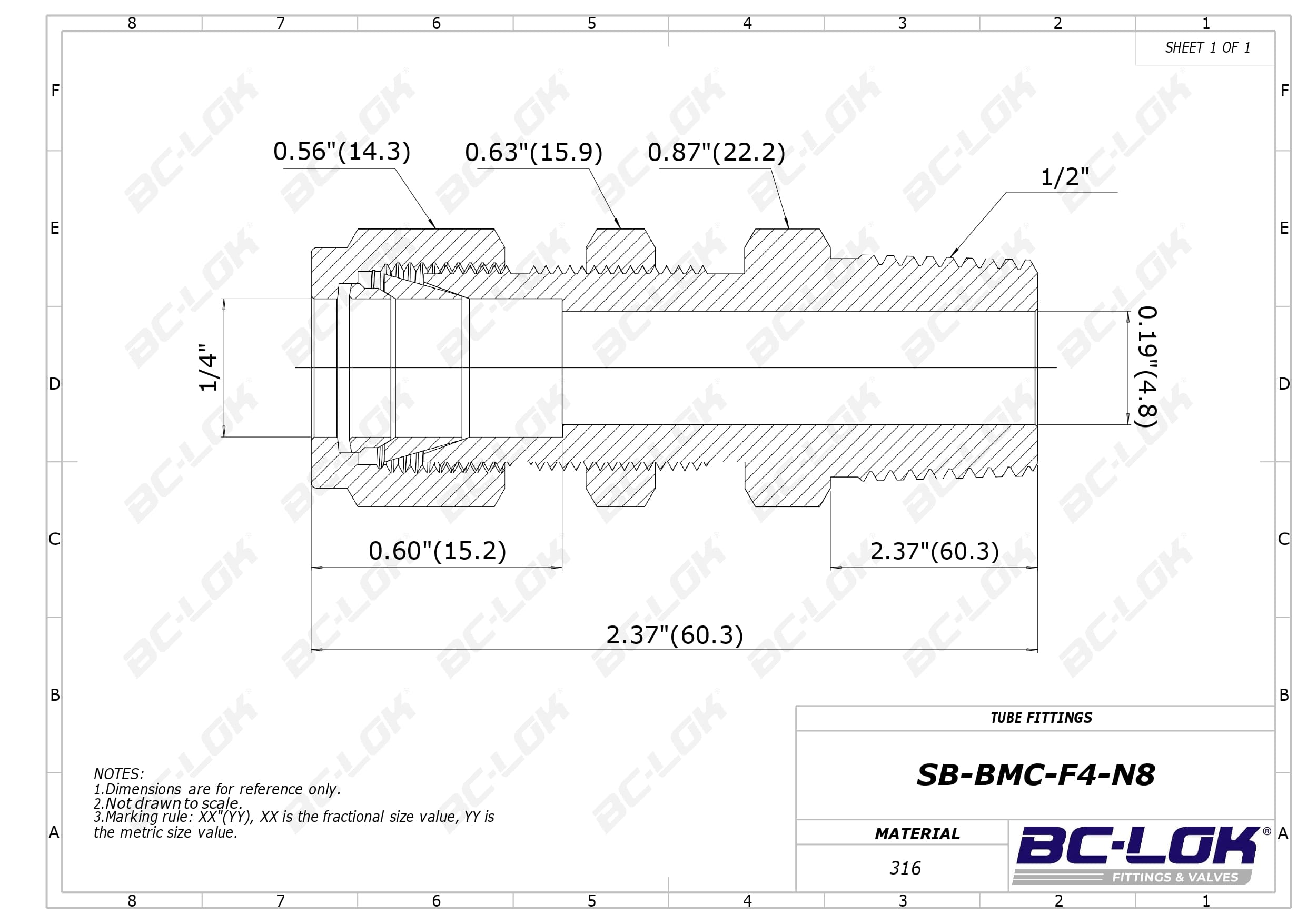

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1/4 ''

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

2.37(60.3)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension ⌀E:

0.19(4.8)

Dimension F:

0.87(22.2)

Dimension G:

0.63(15.9)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F4-N8	316SS	1/4 Fractional	1/2 NPT Thread	2.37(60.3)	0.60(15.2)	0.56(14.3)	0.19(4.8)	0.87(22.2)	0.63(15.9)	2.37(60.3)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1/4 ''

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

2.37(60.3)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension Dimension ⌀E:

0.19(4.8)

Dimension F:

0.87(22.2)

Dimension G:

0.63(15.9)
