SB-BMC-F4-AN4

Bulkhead Flared Connectors of stainless steel 316SS, Fractional 1/4, 37° Flared 1/4.

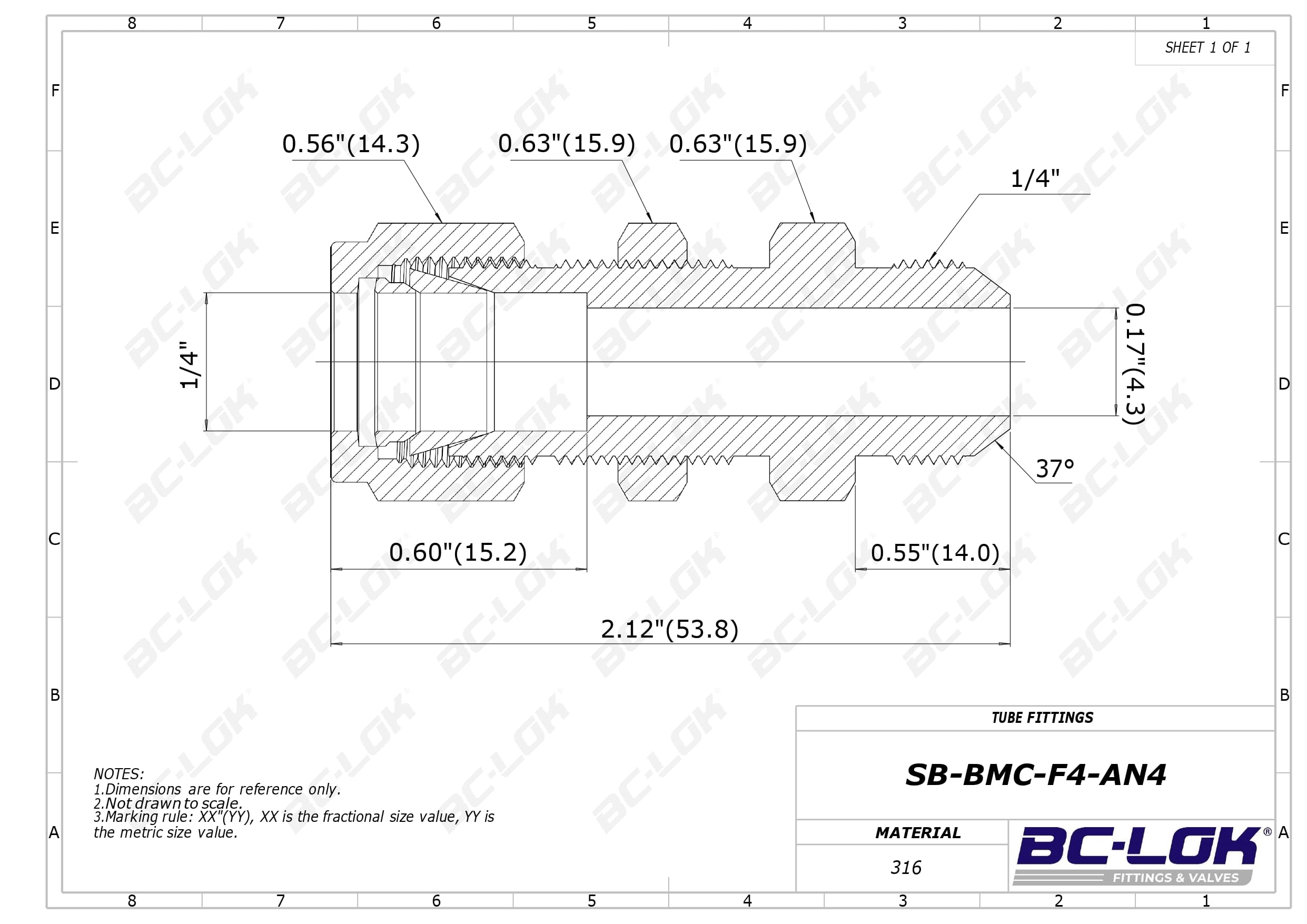

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

1/4 ''

Tamaño P2:

1/4 ''

Dimension inch.(mm)

Dimension B:

0.55(14.0)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension E:

0.17(4.3)

Dimension F:

0.63(15.9)

Dimension G:

0.63(15.9)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F4-AN4	316SS	1/4 Fractional	1/4 37° Flared	0.55(14.0)	0.60(15.2)	0.56(14.3)	0.17(4.3)	0.63(15.9)	0.63(15.9)	2.12(53.8)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

1/4 ''

Tamaño P2:

1/4 ''

Dimension, in. (mm)

Dimension B:

0.55(14.0)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension E:

0.17(4.3)

Dimension F:

0.63(15.9)

Dimension G:

0.63(15.9)
