SB-BMC-F2-N2

Bulkhead Male Connectors of stainless steel 316SS, Fractional 1/8, NPT Thread 1/8.

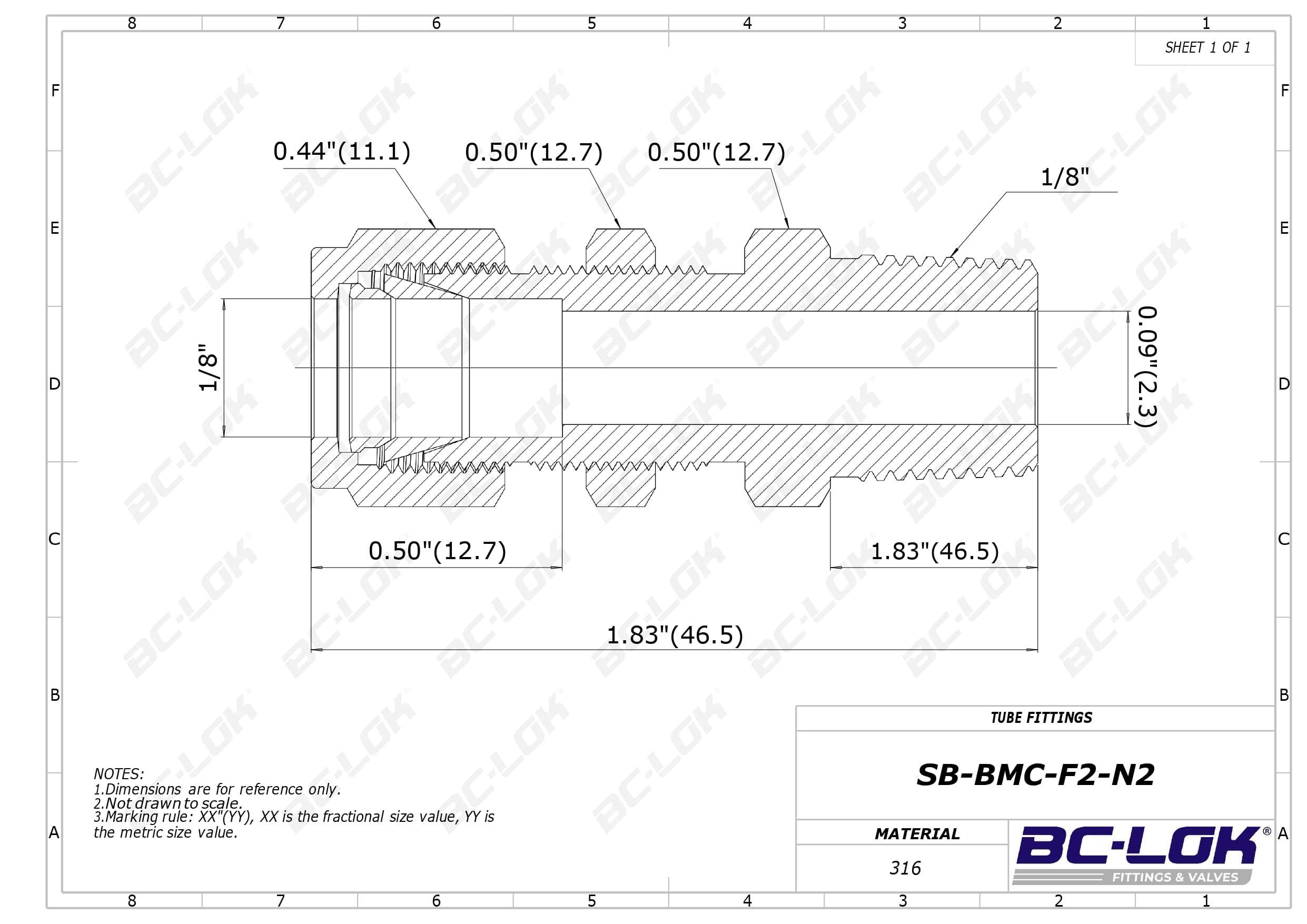

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1/8 ''

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

1.83(46.5)

Dimension C:

0.50(12.7)

Dimension D:

0.44(11.1)

Dimension ⌀E:

0.09(2.3)

Dimension F:

0.50(12.7)

Dimension G:

0.50(12.7)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F2-N2	316SS	1/8 Fractional	1/8 NPT Thread	1.83(46.5)	0.50(12.7)	0.44(11.1)	0.09(2.3)	0.50(12.7)	0.50(12.7)	1.83(46.5)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

1/8 ''

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

1.83(46.5)

Dimension C:

0.50(12.7)

Dimension D:

0.44(11.1)

Dimension Dimension ⌀E:

0.09(2.3)

Dimension F:

0.50(12.7)

Dimension G:

0.50(12.7)
