SB-BMC-F16-AN16

Bulkhead Flared Connectors of stainless steel 316SS, Fractional 1, 37° Flared 1.

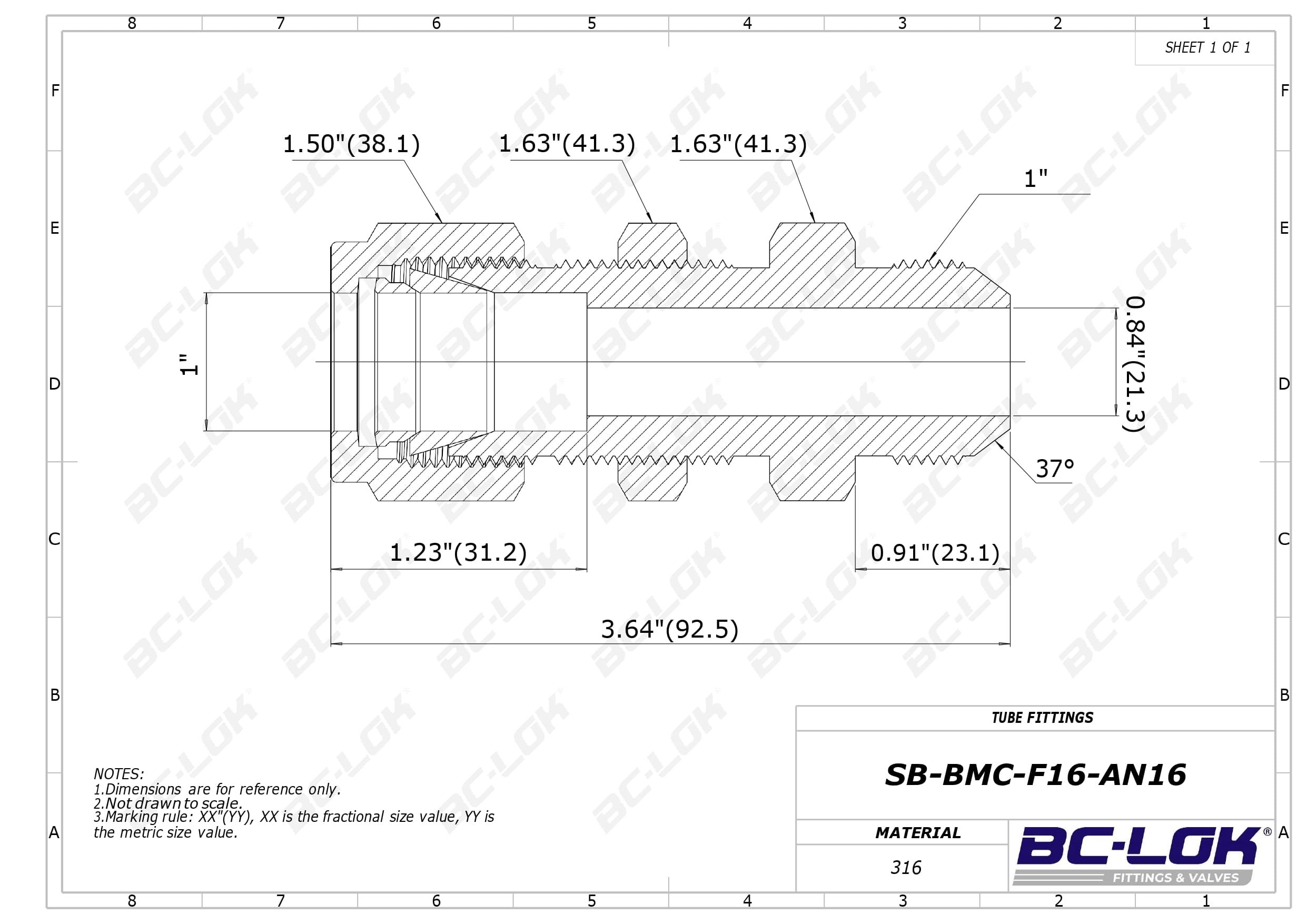

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

1 ''

Tamaño P2:

1 ''

Dimension inch.(mm)

Dimension B:

0.91(23.1)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension E:

0.84(21.3)

Dimension F:

1.63(41.3)

Dimension G:

1.63(41.3)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F16-AN16	316SS	1 Fractional	1 37° Flared	0.91(23.1)	1.23(31.2)	1.50(38.1)	0.84(21.3)	1.63(41.3)	1.63(41.3)	3.64(92.5)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

37° Flared

Tamaño P1:

1 ''

Tamaño P2:

1 ''

Dimension, in. (mm)

Dimension B:

0.91(23.1)

Dimension C:

1.23(31.2)

Dimension D:

1.50(38.1)

Dimension E:

0.84(21.3)

Dimension F:

1.63(41.3)

Dimension G:

1.63(41.3)
