SB-BMC-F14-N12

Bulkhead Male Connectors of stainless steel 316SS, Fractional 7/8, NPT Thread 3/4.

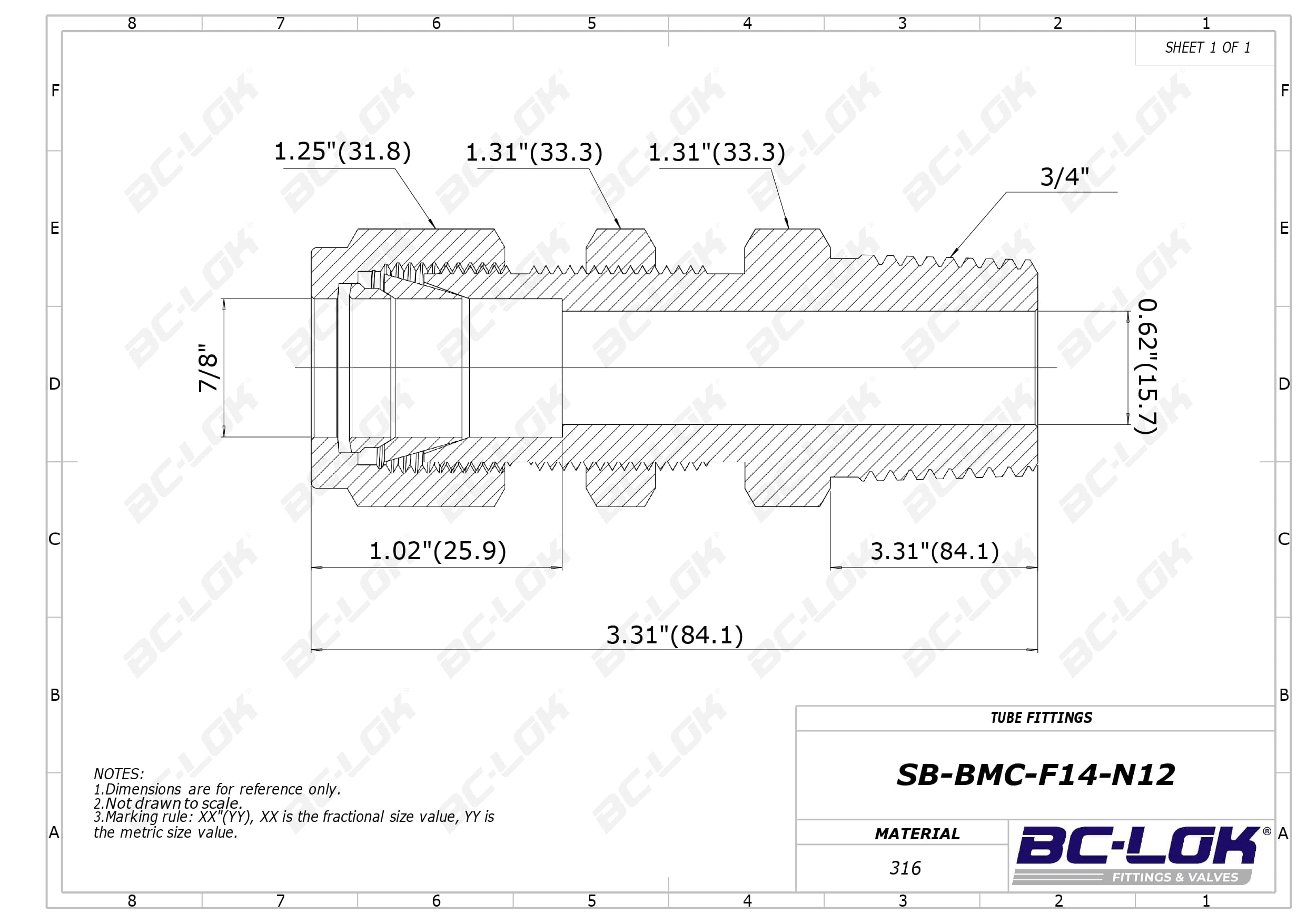

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

7/8 ''

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

3.31(84.1)

Dimension C:

1.02(25.9)

Dimension D:

1.25(31.8)

Dimension ⌀E:

0.62(15.7)

Dimension F:

1.31(33.3)

Dimension G:

1.31(33.3)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-BMC-F14-N12	316SS	7/8 Fractional	3/4 NPT Thread	3.31(84.1)	1.02(25.9)	1.25(31.8)	0.62(15.7)	1.31(33.3)	1.31(33.3)	3.31(84.1)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

7/8 ''

Medida P:

3/4 ''

Dimension, in. (mm)

Dimension B:

3.31(84.1)

Dimension C:

1.02(25.9)

Dimension D:

1.25(31.8)

Dimension Dimension ⌀E:

0.62(15.7)

Dimension F:

1.31(33.3)

Dimension G:

1.31(33.3)
